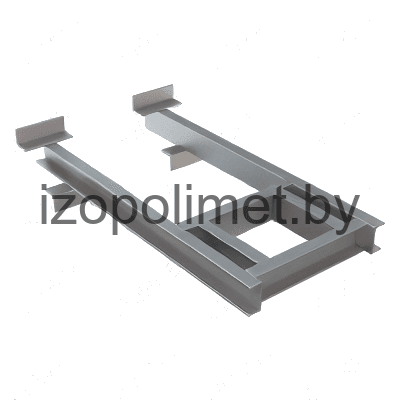

Крепления трубопроводов Т-ММ-08-2009-3. Тип КСК3
Описание изделия

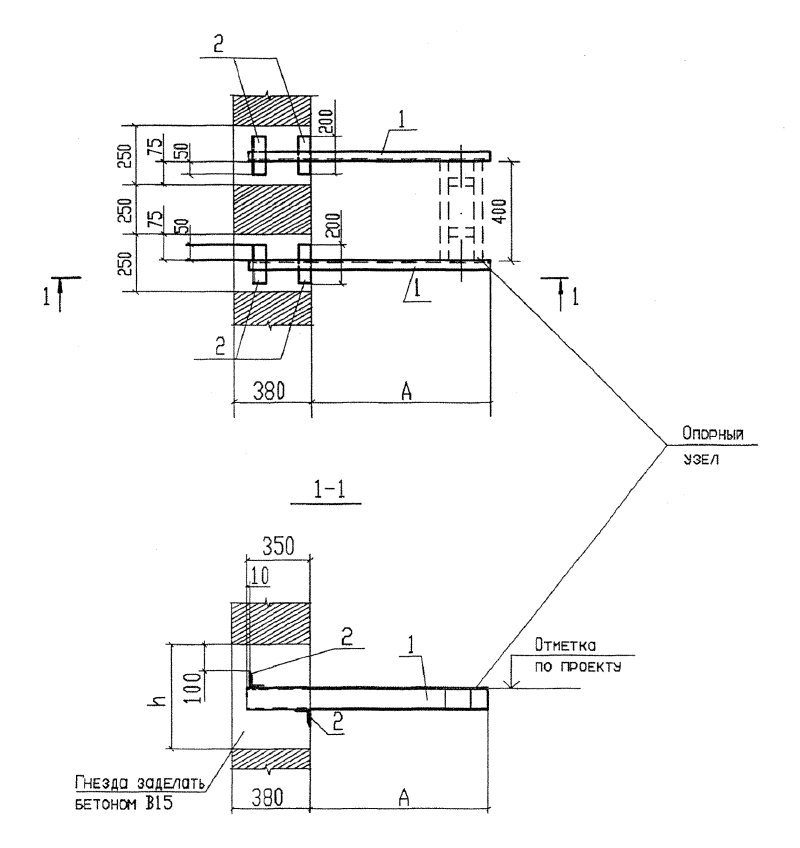

ООО "Изополимет Плюс" изготавливает крепления трубопроводов КСК3 по Т-ММ-08-2009-3. Изделие применяется в узлах крепления трубопроводов серии Т-ММ-08-2009 (Т-ММ-08-99). В таблице приведены 22 марки КСК3. Размер A составляет 600-1400 мм, h - 310-460 мм. Масса изделий находится в диапазоне от 22,90 до 62,50 кг. Конкретная марка выбирается по расчетному типоразмеру крепления и параметрам рабочей документации.
| Марка | Размеры, мм | Масса, кг | |
|---|---|---|---|
| А | h | ||
| КСК3-60-5 | 600 | 310 | 29,60 |
| КСК3-60-7 | 600 | 385 | 23,70 |
| КСК3-60-10 | 600 | 385 | 27,30 |
| КСК3-80-5 | 800 | 310 | 22,90 |
| КСК3-80-7 | 800 | 385 | 27,90 |
| КСК3-80-50 | 800 | 385 | 32,20 |
| КСК3-80-13 | 800 | 460 | 38,20 |
| КСК3-100-5 | 1000 | 310 | 26,20 |
| КСК3-100-7 | 1000 | 385 | 32,10 |
| КСК3-100-10 | 1000 | 385 | 37,10 |
| КСК3-100-13 | 1000 | 460 | 43,90 |
| КСК3-100-16 | 1000 | 460 | 49,50 |
| КСК3-120-5 | 1200 | 310 | 29,60 |
| КСК3-120-7 | 1200 | 385 | 36,10 |
| КСК3-120-10 | 1200 | 385 | 42,10 |
| КСК3-120-13 | 1200 | 460 | 49,50 |
| КСК3-120-16 | 1200 | 460 | 56,00 |
| КСК3-140-5 | 1400 | 310 | 33,00 |
| КСК3-140-7 | 1400 | 385 | 40,30 |
| КСК3-140-10 | 1400 | 385 | 46,90 |
| КСК3-140-13 | 1400 | 460 | 55,20 |
| КСК3-140-16 | 1400 | 460 | 62,50 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
Похожая продукция
КСК1
Крепления трубопроводов Т-ММ-08-2009-1. Тип КСК1

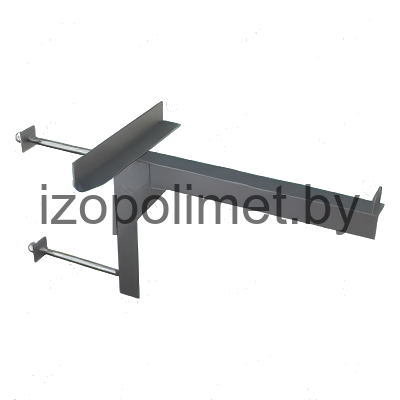

КСК2
