Опоры двуххомутовые ОСТ 108.275.38-80
Описание изделия
ООО "Изополимет Плюс" изготавливает двуххомутовые опоры ОСТ 108.275.38-80. Изделие относится к серии ОСТ 108.275.24-80 - ОСТ 108.764.01-80 и применяется в хомутовых узлах крепления трубопроводов. По таблице представлены исполнения для наружных диаметров Dн 194-377 мм. Размер B указан от 254 до 479 мм, b1 — 185-355 мм, d — 20-30 мм, H — 251-334 мм, L — 325-575 мм. Масса изделия находится в диапазоне от 22,10 до 73,60 кг.

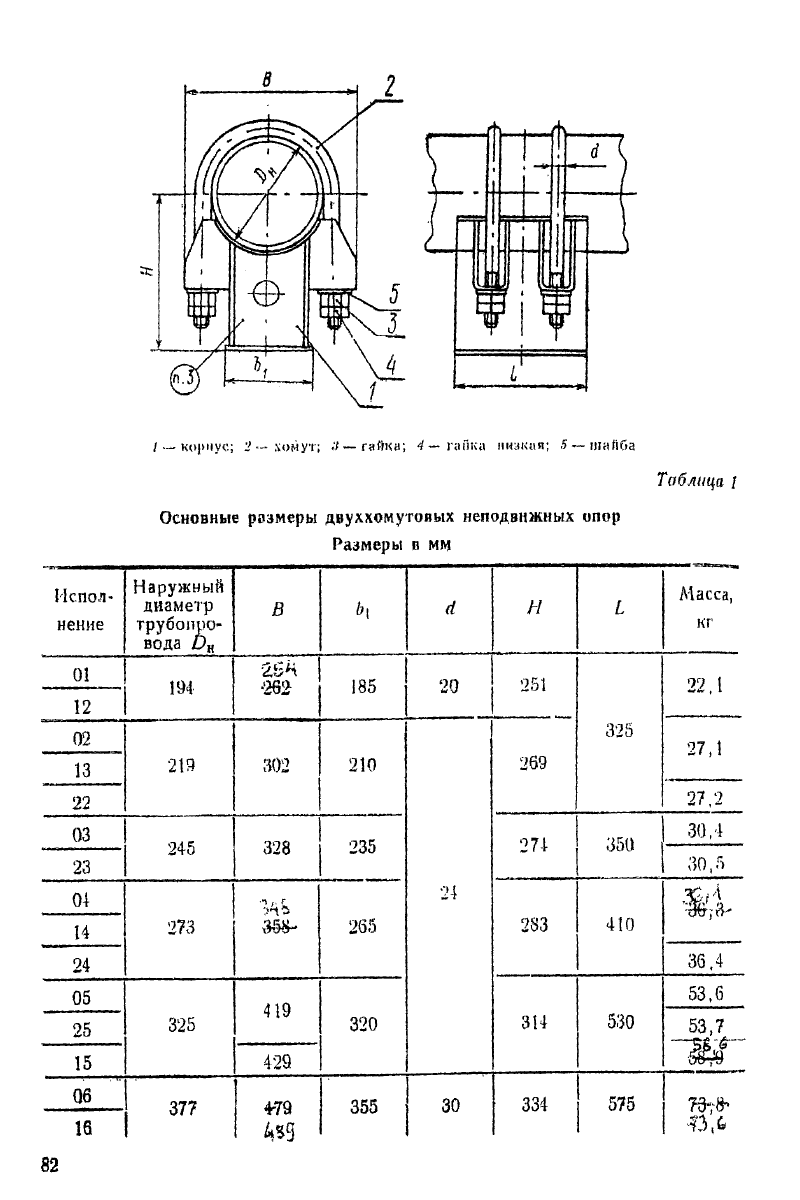

| Наименование | Наружный диаметр трубопровода Dн | B | b1 | d | H | L | Масса, кг |
|---|---|---|---|---|---|---|---|
| 01 ОСТ 108.275.38-80 | 194 | 254 | 185 | 20 | 251 | 325 | 22,10 |
| 12 ОСТ 108.275.38-80 | 194 | 254 | 185 | 20 | 251 | 325 | 22,10 |
| 02 ОСТ 108.275.38-80 | 219 | 302 | 210 | 24 | 269 | 325 | 27,10 |
| 13 ОСТ 108.275.38-80 | 219 | 302 | 210 | 24 | 269 | 325 | 27,10 |
| 22 ОСТ 108.275.38-80 | 219 | 302 | 210 | 24 | 269 | 325 | 27,20 |
| 03 ОСТ 108.275.38-80 | 245 | 328 | 235 | 24 | 274 | 350 | 30,40 |
| 23 ОСТ 108.275.38-80 | 245 | 328 | 235 | 24 | 274 | 350 | 30,50 |
| 04 ОСТ 108.275.38-80 | 273 | 345 | 265 | 24 | 283 | 410 | 36,10 |
| 14 ОСТ 108.275.38-80 | 273 | 345 | 265 | 24 | 283 | 410 | 36,10 |
| 24 ОСТ 108.275.38-80 | 273 | 345 | 265 | 24 | 283 | 410 | 36,40 |
| 05 ОСТ 108.275.38-80 | 325 | 419 | 320 | 24 | 314 | 530 | 53,60 |
| 25 ОСТ 108.275.38-80 | 325 | 419 | 320 | 24 | 314 | 530 | 53,70 |
| 15 ОСТ 108.275.38-80 | 325 | 429 | 320 | 24 | 314 | 530 | 58,60 |
| 06 ОСТ 108.275.38-80 | 377 | 479 | 355 | 30 | 334 | 575 | 73,60 |
| 16 ОСТ 108.275.38-80 | 377 | 439 | 355 | 30 | 334 | 575 | 73,60 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
