Опора однохомутовая ОСТ 108.275.37-80
Описание изделия

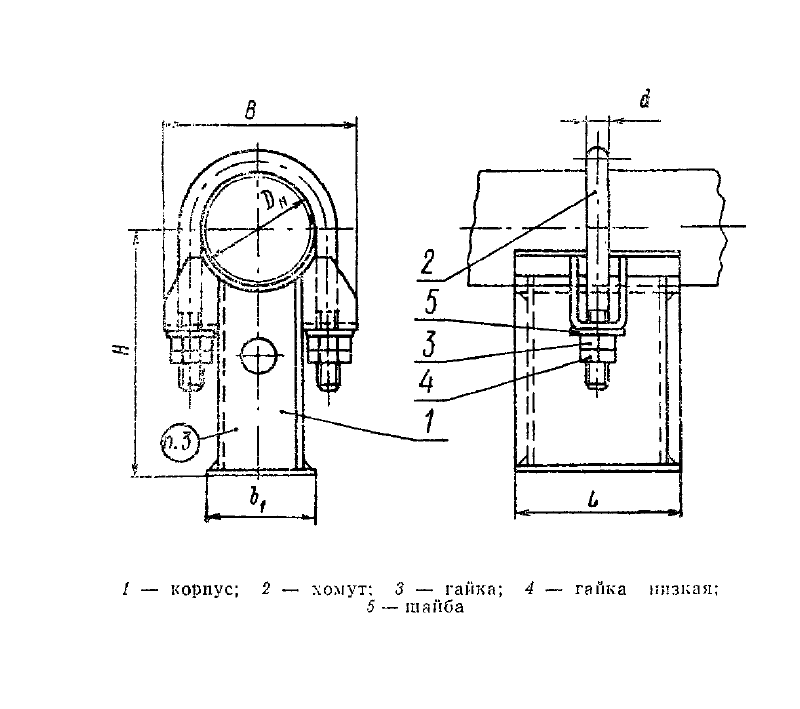

ООО "Изополимет Плюс" изготавливает однохомутовые опоры ОСТ 108.275.37-80. Изделие входит в серию ОСТ 108.275.24-80 - ОСТ 108.764.01-80 и применяется как хомутовый элемент в узлах крепления и опирания трубопроводов. В таблице приведены исполнения для наружных диаметров Dн от 57 до 159 мм. Размер B находится в диапазоне 100-228 мм, b1 — 60-150 мм, диаметр d — 12-20 мм, H — 122-178 мм, L — 90-260 мм. Масса изделия составляет от 1,60 до 9,70 кг.

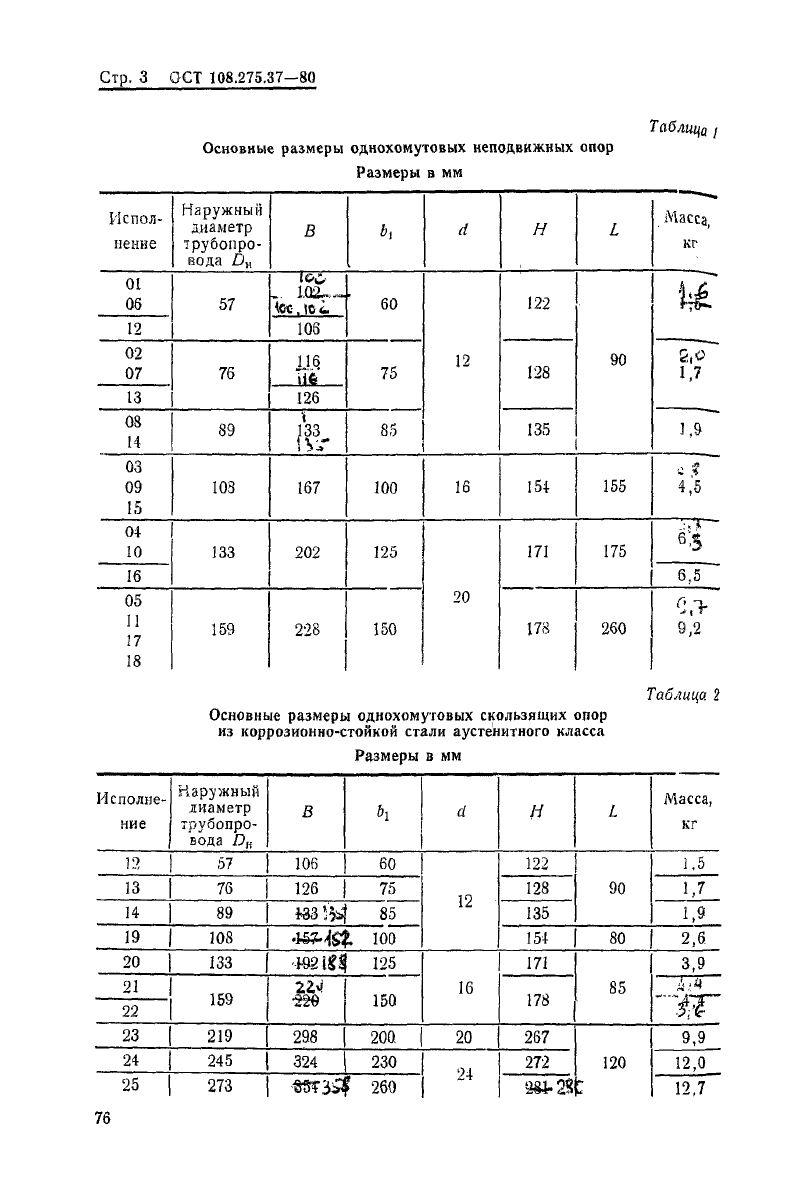

| Наименование | Наружный диаметр трубопровода Dн | B | b1 | d | H | L | Масса, кг |
|---|---|---|---|---|---|---|---|
| 01 ОСТ 108.275.37-80 | 57 | 100 | 60 | 12 | 122 | 90 | 1,60 |
| 06 ОСТ 108.275.37-80 | 57 | 102 | 60 | 12 | 122 | 90 | 1,60 |
| 12 ОСТ 108.275.37-80 | 57 | 106 | 60 | 12 | 122 | 90 | 1,60 |
| 02 ОСТ 108.275.37-80 | 76 | 116 | 75 | 12 | 128 | 90 | 2,00 |
| 07 ОСТ 108.275.37-80 | 76 | 116 | 75 | 12 | 128 | 90 | 1,70 |
| 13 ОСТ 108.275.37-80 | 76 | 126 | 75 | 12 | 128 | 90 | 1,70 |
| 08 ОСТ 108.275.37-80 | 89 | 133 | 85 | 12 | 135 | 90 | 1,90 |
| 14 ОСТ 108.275.37-80 | 89 | 135 | 85 | 12 | 135 | 90 | 1,90 |
| 03 ОСТ 108.275.37-80 | 108 | 167 | 100 | 16 | 154 | 155 | 4,50 |
| 09 ОСТ 108.275.37-80 | 108 | 167 | 100 | 16 | 154 | 155 | 4,50 |
| 15 ОСТ 108.275.37-80 | 108 | 167 | 100 | 16 | 154 | 155 | 4,50 |
| 04 ОСТ 108.275.37-80 | 133 | 202 | 125 | 20 | 171 | 175 | 6,70 |
| 10 ОСТ 108.275.37-80 | 133 | 202 | 125 | 20 | 171 | 175 | 6,50 |
| 16 ОСТ 108.275.37-80 | 133 | 202 | 125 | 20 | 171 | 175 | 6,50 |
| 05 ОСТ 108.275.37-80 | 159 | 228 | 150 | 20 | 178 | 260 | 9,70 |
| 11 ОСТ 108.275.37-80 | 159 | 228 | 150 | 20 | 178 | 260 | 9,20 |
| 17 ОСТ 108.275.37-80 | 159 | 228 | 150 | 20 | 178 | 260 | 9,20 |
| 18 ОСТ 108.275.37-80 | 159 | 228 | 150 | 20 | 178 | 260 | 9,20 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
