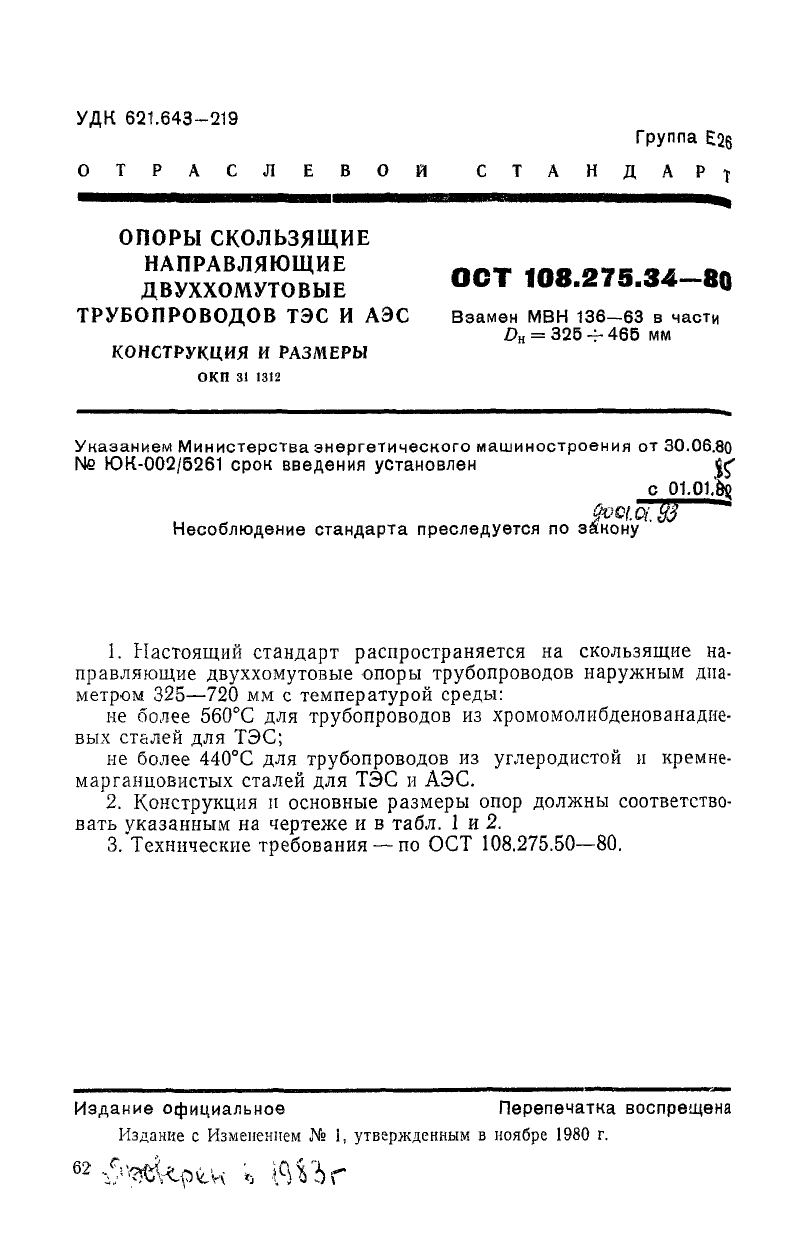

Опора скользящая направляющая двуххомутовая ОСТ 108.275.34-80
Описание изделия

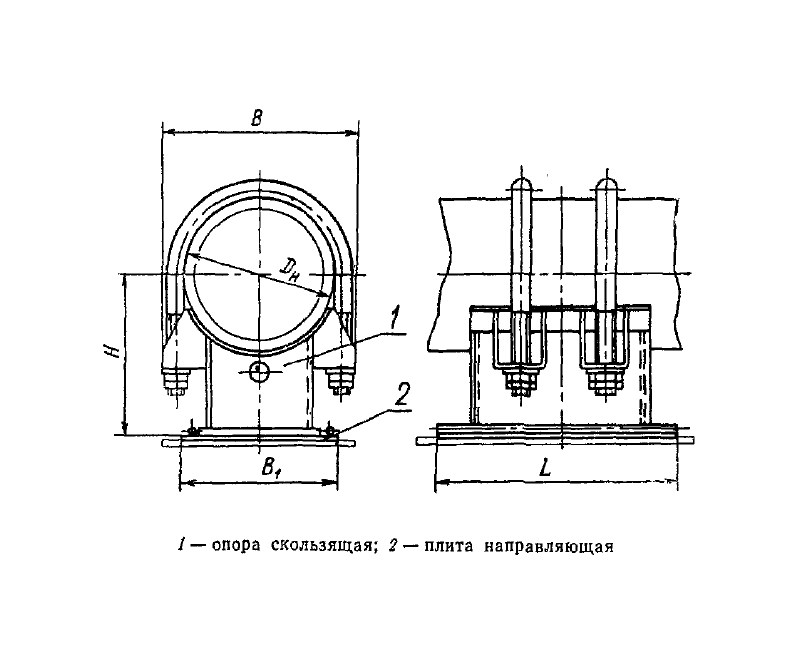

ООО "Изополимет Плюс" изготавливает скользящие направляющие двуххомутовые опоры ОСТ 108.275.34-80. Изделие относится к серии ОСТ 108.275.24-80 - ОСТ 108.764.01-80 и применяется в опорных узлах трубопроводов, где нужно совместить двуххомутовое крепление и направленное скольжение. В таблице представлены исполнения 01-07 для наружных диаметров Dн 325-720 мм. Размер B составляет 405-822 мм, B1 — 325-715 мм, H — 315-534 мм, L — 40-500 мм. Масса изделия — от 33,50 до 141,60 кг.

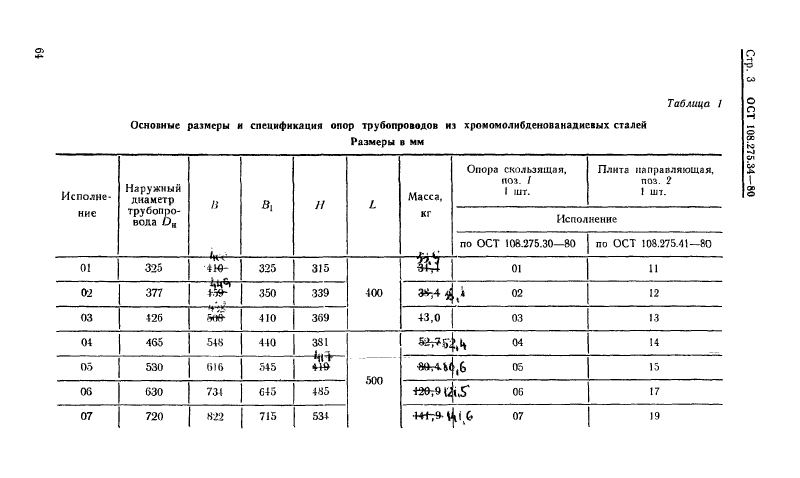

| Наименование | Наружный диаметр трубопровода Dн | B | B1 | H | L | Масса, кг |
|---|---|---|---|---|---|---|
| 01 ОСТ 108.275.34-80 | 325 | 405 | 325 | 315 | 40 | 33,50 |
| 02 ОСТ 108.275.34-80 | 377 | 449 | 350 | 339 | 400 | 38,40 |
| 03 ОСТ 108.275.34-80 | 426 | 488 | 410 | 369 | 400 | 43,00 |
| 04 ОСТ 108.275.34-80 | 465 | 548 | 440 | 381 | 500 | 52,40 |
| 05 ОСТ 108.275.34-80 | 530 | 616 | 545 | 417 | 500 | 80,60 |
| 06 ОСТ 108.275.34-80 | 630 | 734 | 645 | 485 | 500 | 121,50 |
| 07 ОСТ 108.275.34-80 | 720 | 822 | 715 | 534 | 500 | 141,60 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
