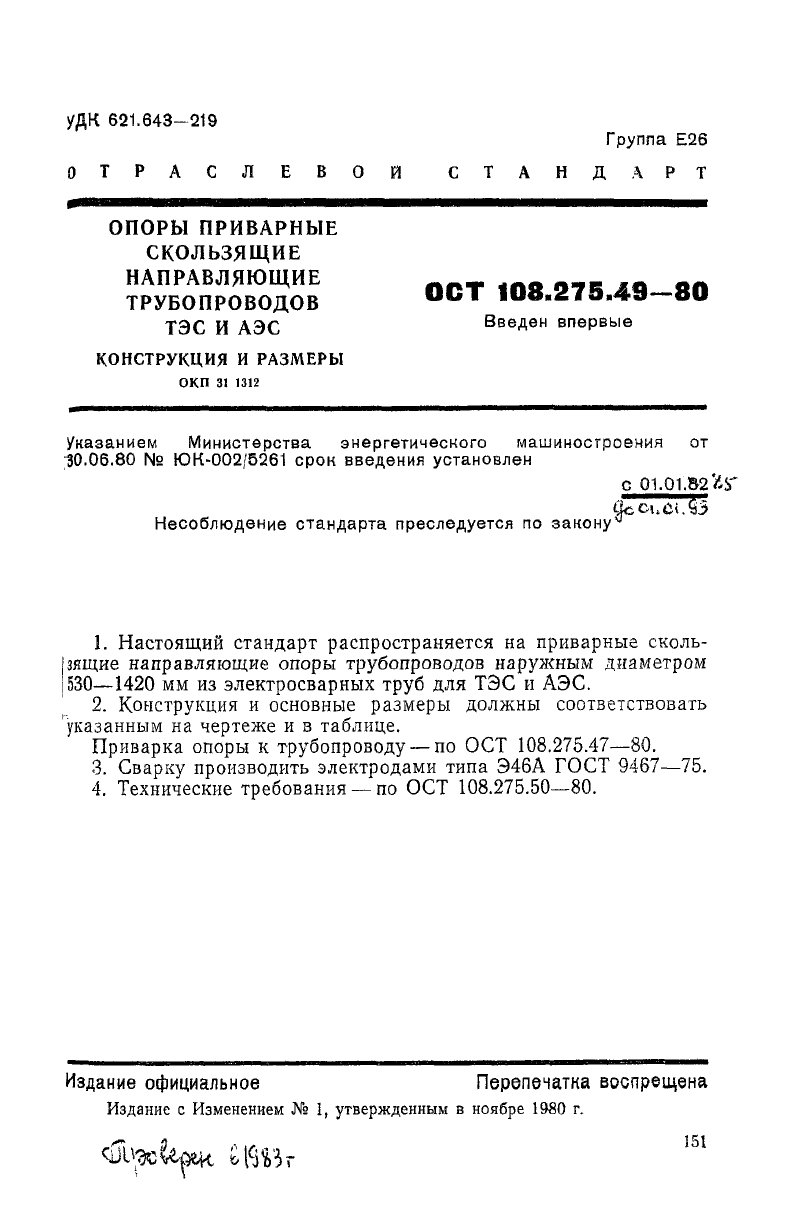

Опора приварная скользящая направляющая ОСТ 108.275.49-80
Описание изделия

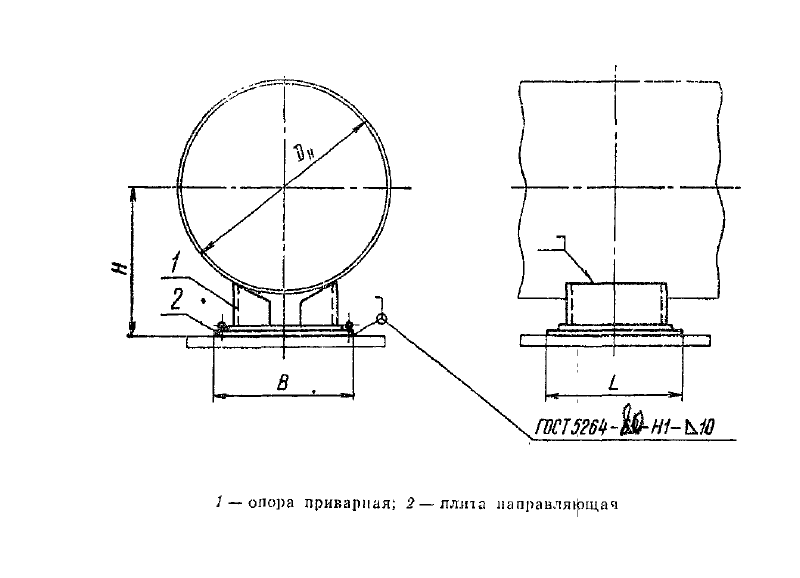

ООО "Изополимет Плюс" изготавливает приварные скользящие направляющие опоры ОСТ 108.275.49-80. Изделие входит в серию ОСТ 108.275.24-80 - ОСТ 108.764.01-80 и применяется в опорных узлах, где приварная конструкция задает направленное перемещение трубопровода. В таблице представлены исполнения для наружных диаметров Dн 530-1420 мм. Размер B составляет 325-715 мм, H — 380-780 мм, L — 400 или 500 мм. Масса опоры находится в диапазоне от 25,70 до 53,00 кг.

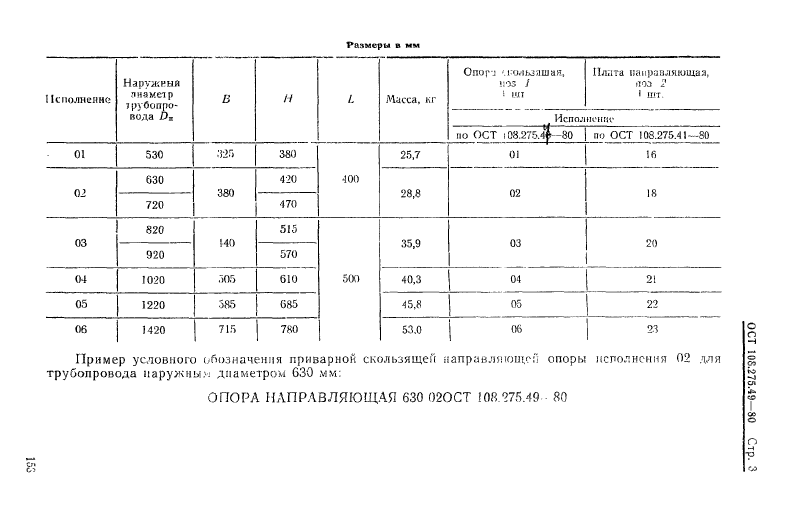

| Наименование | Наружный диаметр трубопровода Dн | B | H | L | Масса, кг |
|---|---|---|---|---|---|
| 01 ОСТ 108.275.49-80 | 530 | 325 | 380 | 400 | 25,70 |
| 02 ОСТ 108.275.49-80 | 630 | 380 | 420 | 400 | 28,80 |
| 02 ОСТ 108.275.49-80 | 720 | 380 | 470 | 400 | 28,80 |
| 03 ОСТ 108.275.49-80 | 820 | 440 | 515 | 500 | 35,90 |
| 03 ОСТ 108.275.49-80 | 920 | 440 | 570 | 500 | 35,90 |
| 04 ОСТ 108.275.49-80 | 1020 | 505 | 610 | 500 | 40,30 |
| 05 ОСТ 108.275.49-80 | 1220 | 585 | 685 | 500 | 45,80 |
| 06 ОСТ 108.275.49-80 | 1420 | 715 | 780 | 500 | 53,00 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
