Опора приварная ОСТ 108.275.47-80
Описание изделия

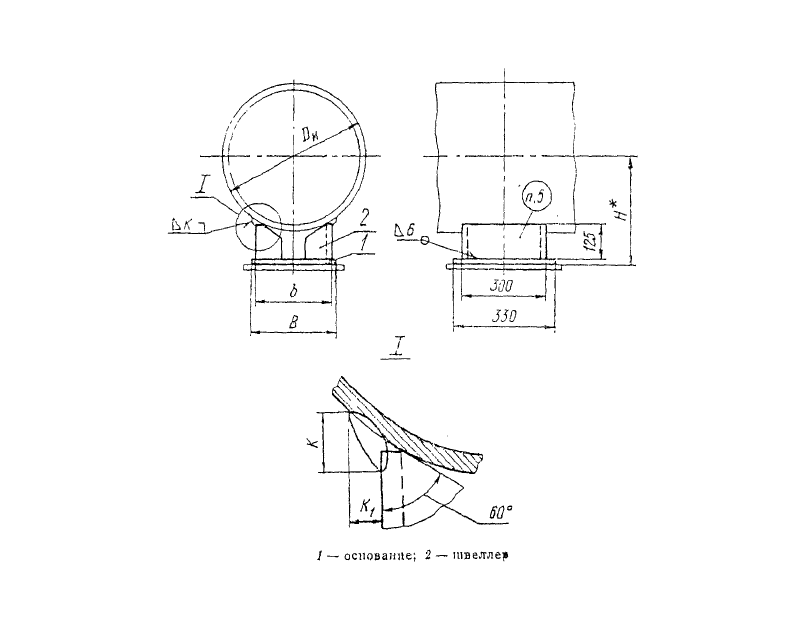

ООО "Изополимет Плюс" изготавливает приварные опоры ОСТ 108.275.47-80. Изделие относится к серии ОСТ 108.275.24-80 - ОСТ 108.764.01-80 и применяется в трубопроводных системах как опорный элемент, фиксируемый сваркой по проектной схеме. В таблице приведены исполнения 01-06 для наружных диаметров Dн от 530 до 1220 мм; также указана строка для Dн 1120 мм. Размер B составляет 275-665 мм, b — 245-635 мм, H — 370-770 мм, K — 18-20, K1 — 11-12. Масса изделия — от 15,00 до 29,10 кг.

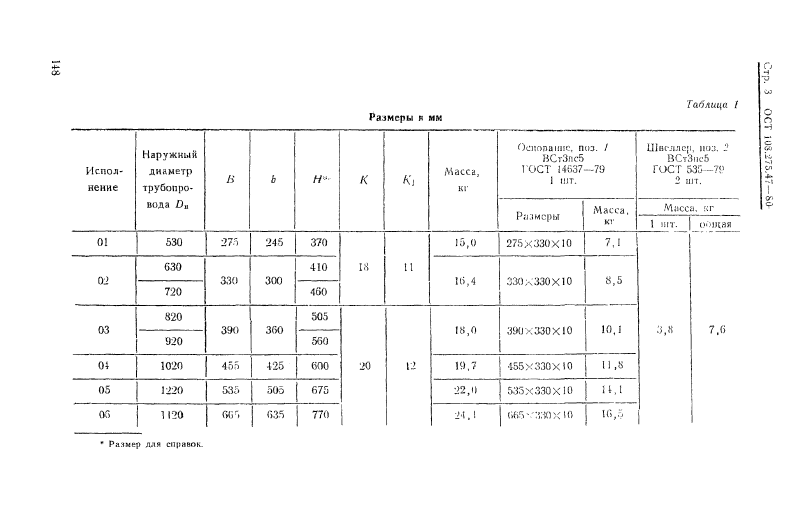

| Наименование | Наружный диаметр трубопровода Dн | B | b | H | K | K1 | Масса, кг |
|---|---|---|---|---|---|---|---|
| 01 ОСТ 108.275.47-80 | 530 | 275 | 245 | 370 | 18 | 11 | 15,00 |
| 02 ОСТ 108.275.47-80 | 630 | 330 | 300 | 410 | 18 | 11 | 16,40 |
| 02 ОСТ 108.275.47-80 | 720 | 330 | 300 | 460 | 18 | 11 | 16,40 |
| 03 ОСТ 108.275.47-80 | 820 | 390 | 360 | 505 | 20 | 12 | 18,00 |
| 03 ОСТ 108.275.47-80 | 920 | 390 | 360 | 560 | 20 | 12 | 18,00 |
| 04 ОСТ 108.275.47-80 | 1020 | 455 | 425 | 600 | 20 | 12 | 19,70 |
| 05 ОСТ 108.275.47-80 | 1220 | 535 | 505 | 675 | 20 | 12 | 22,00 |
| 06 ОСТ 108.275.47-80 | 1120 | 665 | 635 | 770 | 20 | 12 | 29,10 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
