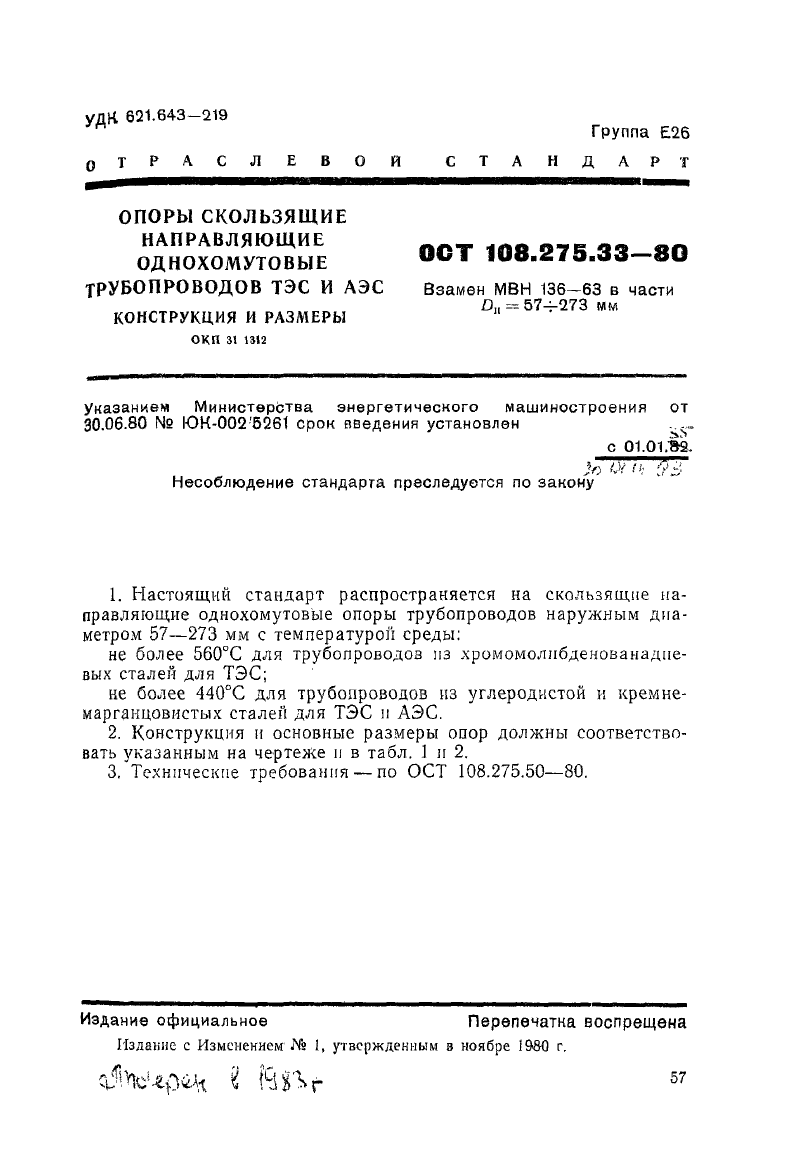

Опора скользящая направляющая однохомутовая ОСТ 108.275.33-80
Описание изделия

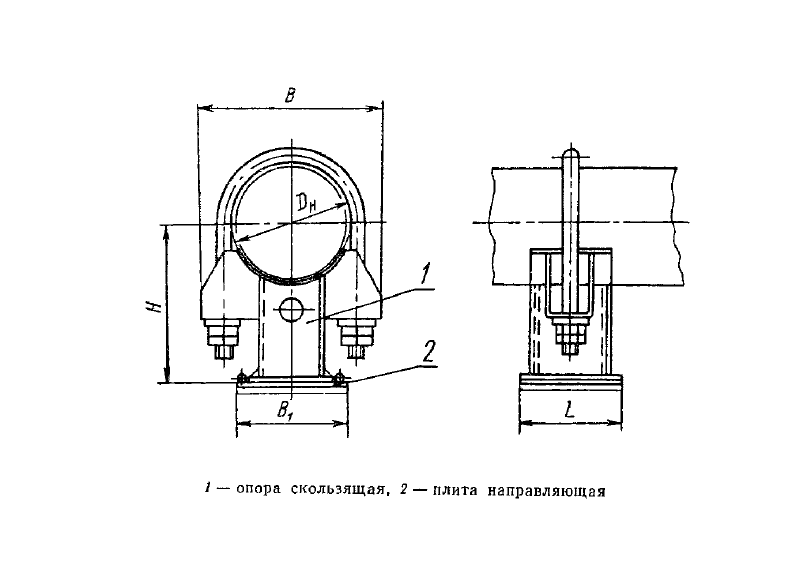

ООО "Изополимет Плюс" изготавливает скользящие направляющие однохомутовые опоры ОСТ 108.275.33-80. Изделие входит в серию ОСТ 108.275.24-80 - ОСТ 108.764.01-80 и применяется там, где опора должна удерживать трубопровод хомутом и задавать направление его перемещения. В таблице приведены исполнения 01-09 для Dн от 57 до 273 мм. Размер B составляет 100-354 мм, B1 — 110-310 мм, H — 123-280 мм, L — 250 или 300 мм. Масса опоры указана от 3,10 до 19,00 кг.

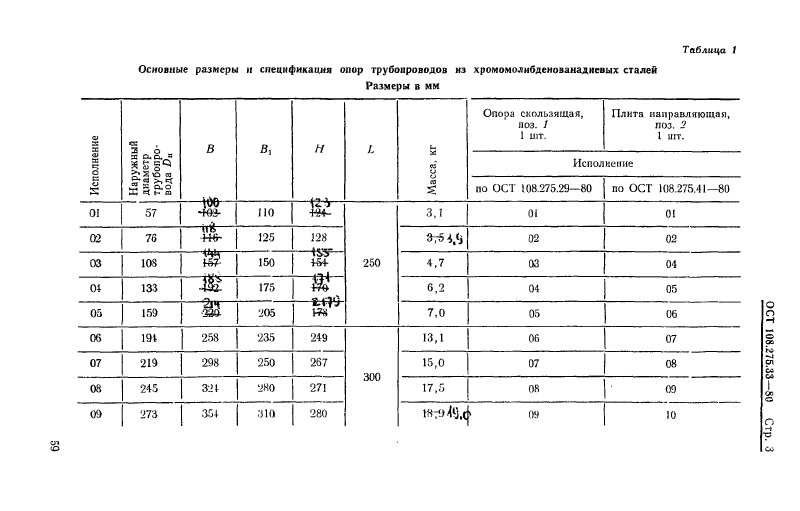

| Наименование | Наружный диаметр трубопровода Dн | B | B1 | H | L | Масса, кг |
|---|---|---|---|---|---|---|
| 01 ОСТ 108.275.33-80 | 57 | 100 | 110 | 123 | 250 | 3,10 |
| 02 ОСТ 108.275.33-80 | 76 | 118 | 125 | 128 | 250 | 3,90 |
| 03 ОСТ 108.275.33-80 | 108 | 144 | 150 | 155 | 250 | 4,70 |
| 04 ОСТ 108.275.33-80 | 133 | 188 | 175 | 171 | 250 | 6,20 |
| 05 ОСТ 108.275.33-80 | 159 | 214 | 205 | 179 | 250 | 7,00 |
| 06 ОСТ 108.275.33-80 | 194 | 258 | 235 | 249 | 300 | 13,10 |
| 07 ОСТ 108.275.33-80 | 219 | 298 | 250 | 267 | 300 | 15,00 |
| 08 ОСТ 108.275.33-80 | 245 | 324 | 280 | 271 | 300 | 17,50 |
| 09 ОСТ 108.275.33-80 | 273 | 354 | 310 | 280 | 300 | 19,00 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
