Опора неподвижная четырехупорная ТС-661.00.00
Описание изделия
ООО "Изополимет Плюс" изготавливает четырехупорные неподвижные опоры ТС-661.00.00 серии 5.903-13. Изделие применяется в неподвижных узлах тепловых сетей, где требуется восприятие осевых усилий через четыре упора. Таблица содержит исполнения для Ду от 133 до 1420. Осевая сила Q указана до 1000 кН, высота составляет 260-1680 мм, ширина - 80-500 мм. Масса изделий находится в диапазоне от 8,8 до 151,0 кг.

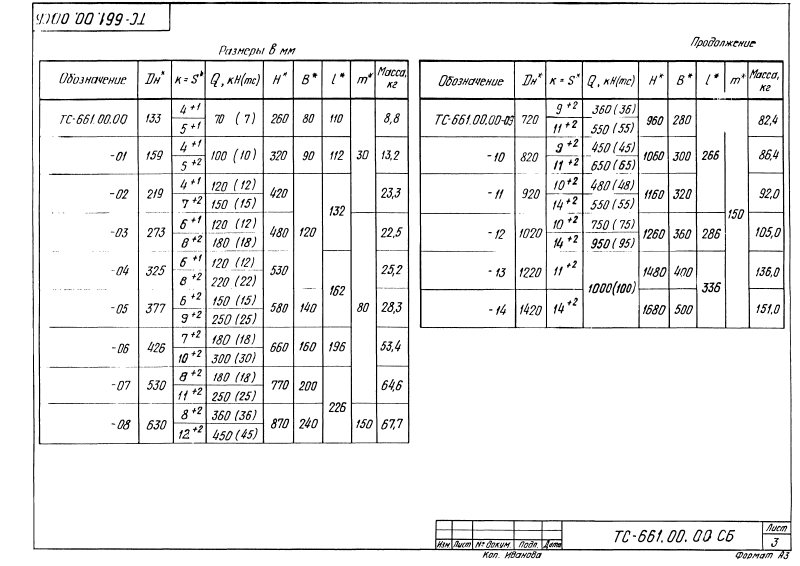

| Наименование | Дн | к=S | Осевая сила Q,кН (mc) | Высота, мм | Ширина, мм | Масса изделия, кг |
|---|---|---|---|---|---|---|
| ТС-661.00.00 | 133 | 4+¹ | 70 (7) | 260 | 80 | 8,8 |
| ТС-661.00.00 | 133 | 5+¹ | 70 (7) | 260 | 80 | 8,8 |
| ТС-661.00.00-01 | 159 | 4+¹ | 100 (10) | 320 | 90 | 13,2 |
| ТС-661.00.00-01 | 159 | 5+² | 100 (10) | 320 | 90 | 13,2 |
| ТС-661.00.00-02 | 219 | 4+¹ | 120 (12) | 420 | 120 | 23,3 |
| ТС-661.00.00-02 | 219 | 7+² | 150 (15) | 420 | 120 | 23,3 |
| ТС-661.00.00-03 | 273 | 6+¹ | 120 (12) | 480 | 120 | 22,5 |
| ТС-661.00.00-03 | 273 | 8+² | 180 (18) | 480 | 120 | 22,5 |
| ТС-661.00.00-04 | 325 | 6+¹ | 120 (12) | 530 | 120 | 25,2 |
| ТС-661.00.00-04 | 325 | 8+² | 220 (22) | 530 | 120 | 25,2 |
| ТС-661.00.00-05 | 377 | 6+² | 150 (15) | 580 | 140 | 28,3 |
| ТС-661.00.00-05 | 377 | 9+² | 250 (25) | 580 | 140 | 28,3 |
| ТС-661.00.00-06 | 426 | 7+² | 180 (18) | 660 | 160 | 53,4 |
| ТС-661.00.00-06 | 426 | 10+² | 300 (30) | 660 | 160 | 53,4 |
| ТС-661.00.00-07 | 530 | 8+² | 180 (18) | 770 | 200 | 64,6 |
| ТС-661.00.00-07 | 530 | 11+² | 250 (25) | 770 | 200 | 64,6 |
| ТС-661.00.00-08 | 630 | 8+² | 360 (36) | 870 | 240 | 67,7 |
| ТС-661.00.00-08 | 630 | 12+² | 450 (45) | 870 | 240 | 67,7 |
| ТС-661.00.00-09 | 720 | 9+² | 360 (36) | 960 | 280 | 82,4 |
| ТС-661.00.00-09 | 720 | 11+² | 550 (55) | 960 | 280 | 82,4 |
| ТС-661.00.00-10 | 820 | 9+² | 450 (45) | 1060 | 300 | 86,4 |
| ТС-661.00.00-10 | 820 | 11+² | 650 (65) | 1060 | 300 | 86,4 |
| ТС-661.00.00-11 | 920 | 10+² | 480 (48) | 1160 | 320 | 92,0 |
| ТС-661.00.00-11 | 920 | 14+² | 550 (55) | 1160 | 320 | 92,0 |
| ТС-661.00.00-12 | 1020 | 10+² | 750 (75) | 1260 | 360 | 105,0 |
| ТС-661.00.00-12 | 1020 | 14+² | 950 (95) | 1260 | 360 | 105,0 |
| ТС-661.00.00-13 | 1220 | 11+² | 1000 (100) | 1480 | 400 | 136,0 |
| ТС-661.00.00-13 | 1220 | 11+² | 1000 (100) | 1480 | 400 | 136,0 |
| ТС-661.00.00-14 | 1420 | 14+² | 1000 (100) | 1680 | 500 | 151,0 |
| ТС-661.00.00-14 | 1420 | 14+² | 1000 (100) | 1680 | 500 | 151,0 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
