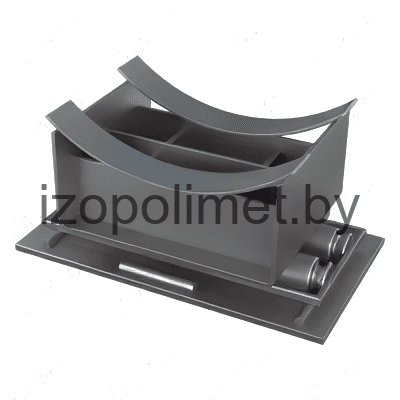

Опора катковая ТС-630.00.000

Name: ТС-630.00.00
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Серия 5.903-13: Изделия и детали трубопроводов для тепловых сетей

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

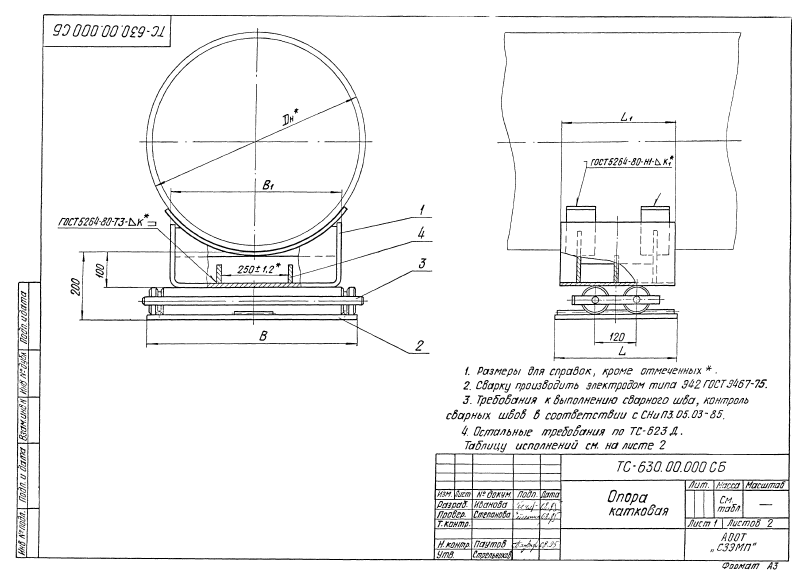

ООО "Изополимет Плюс" изготавливает катковые опоры ТС-630.00.000 серии 5.903-13. Изделие применяется в тепловых сетях для опирания трубопроводов больших диаметров с передачей нагрузки через катковый узел. В таблице приведены 12 исполнений для Ду 720-1420. Наибольшая вертикальная нагрузка составляет 180-300 кН, наибольшее перемещение трубопровода - 200-800 мм. Длина изделий указана 360-640 мм, ширина - 660-860 мм, масса - от 116,63 до 234,90 кг.

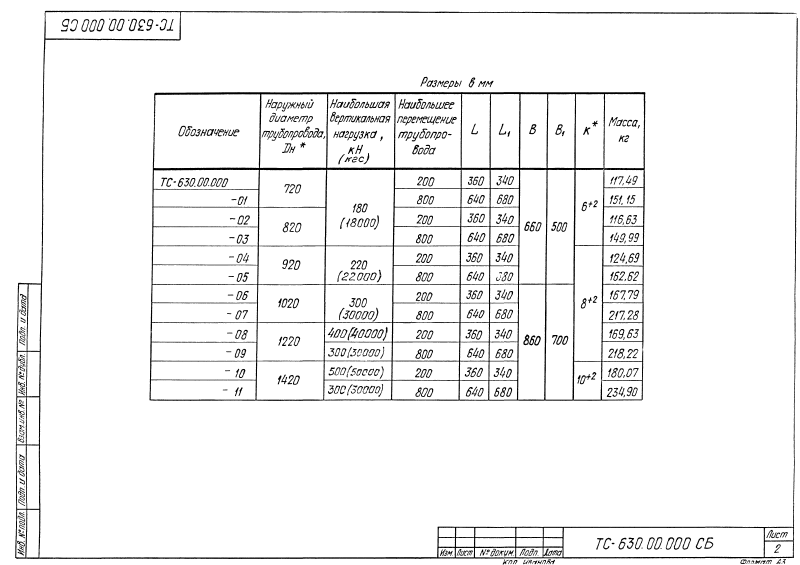

Наименование	Дн	Наибольшая вертикальная нагрузка кН (mc)	Наибольшее перемещение трубопровода	Длина, мм	Ширина, мм	Масса изделия, кг
ТС-630.00.000	720	180 (18000)	200	360	660	117,49
ТС-630.00.000 - 01	720	180 (18000)	800	640	660	151,15
ТС-630.00.000 - 02	820	180 (18000)	200	360	660	116,63
ТС-630.00.000 - 03	820	180 (18000)	800	640	660	149,99
ТС-630.00.000 - 04	920	220 (22000)	200	360	660	124,69
ТС-630.00.000 - 05	920	220 (22000)	800	640	660	162,62
ТС-630.00.000 - 06	1020	300 (30000)	200	360	860	167,79
ТС-630.00.000 - 07	1020	300 (30000)	800	640	860	217,28
ТС-630.00.000 - 08	1220	400 (40000)	200	360	860	169,63
ТС-630.00.000 - 09	1220	300 (30000)	800	640	860	218,22
ТС-630.00.000 - 10	1420	500 (50000)	200	360	860	180,07
ТС-630.00.000 - 11	1420	300 (30000)	800	640	860	234,90
