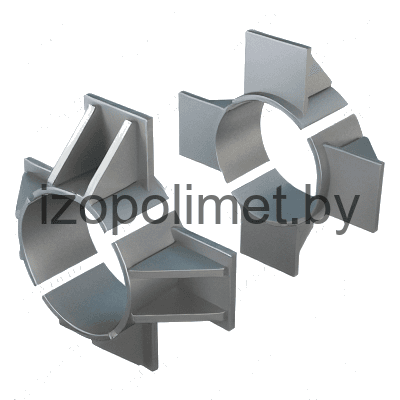

Опора неподвижная четырехупорная усиленная ТС-664.00.00
Описание изделия
ООО "Изополимет Плюс" изготавливает усиленные четырехупорные неподвижные опоры ТС-664.00.00 серии 5.903-13. Изделие применяется в ответственных неподвижных узлах тепловых сетей для передачи осевых усилий на железобетонные или стальные опорные конструкции. В таблице приведены исполнения для Ду 426-1420. Осевая сила Q для обоих типов опорных конструкций указана до 1700 кН, ширина составляет 160-500 мм, длина - 666-1704 мм. Масса изделия - 74,2-304,0 кг.

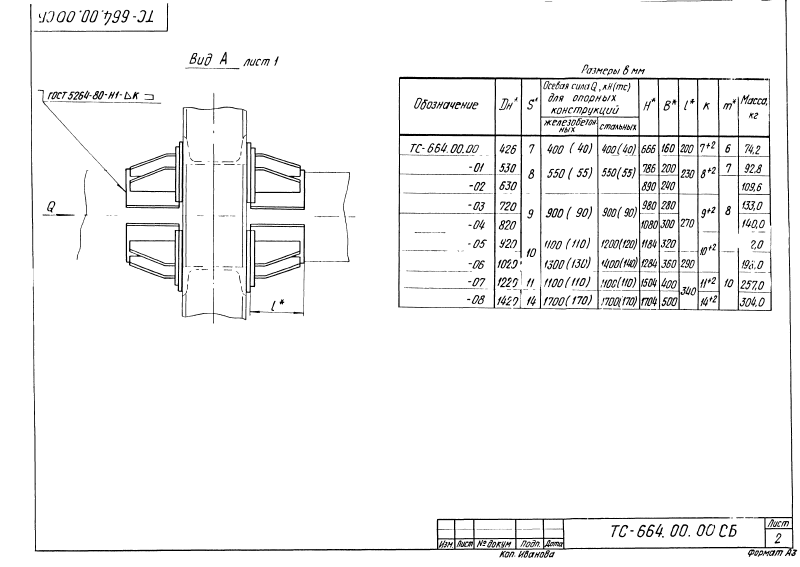

| Наименование | Дн | Осевая сила Q,кН (mc) для опорных конструкций | Ширина, мм | Длинна, мм | Масса изделия, кг | |
|---|---|---|---|---|---|---|
| железобетонных | стальных | |||||
| ТС-664.00.00 | 426 | 400 (40) | 400 (40) | 160 | 666 | 74,2 |
| ТС-664.00.00 - 01 | 530 | 550 (55) | 550 (55) | 200 | 786 | 92,8 |
| ТС-664.00.00 - 02 | 630 | 550 (55) | 550 (55) | 240 | 890 | 109,6 |
| ТС-664.00.00 - 03 | 720 | 900 (90) | 900 (90) | 280 | 980 | 133,0 |
| ТС-664.00.00 - 04 | 820 | 900 (90) | 900 (90) | 300 | 1080 | 140,0 |
| ТС-664.00.00 - 05 | 920 | 1100 (110) | 1200 (120) | 320 | 1184 | 162,0 |
| ТС-664.00.00 - 06 | 1020 | 1300 (130) | 1400 (140) | 360 | 1284 | 198,0 |
| ТС-664.00.00 - 07 | 1220 | 1100 (110) | 1100 (110) | 400 | 1504 | 257,0 |
| ТС-664.00.00 - 08 | 1420 | 1700 (170) | 1700 (170) | 500 | 1704 | 304,0 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
Похожая продукция
ТС-632.00.000
Плита опорная диэлектрическая ТС-632.00.000
ТС-659.00.00
Опора неподвижная хомутовая ТС-659.00.00
ТС-660.00.00
Опора неподвижная двухупорная ТС-660.00.00
ТС-661.00.00
Опора неподвижная четырехупорная ТС-661.00.00
ТС-662.00.00
Опора неподвижная двухупорная усиленная ТС-662.00.00
ТС-663.00.00
Опора неподвижная двухупорная усиленная ТС-663.00.00
ТС-665.00.00
Опора неподвижная двухупорная ТС-665.00.00
ТС-666.00.00
Опора неподвижная щитовая ТС-666.00.00
ТС-667.00.00
Опора неподвижная щитовая усиленная ТС-667.00.00
ТС-668.00.00
Опора неподвижная боковая ТС-668.00.00

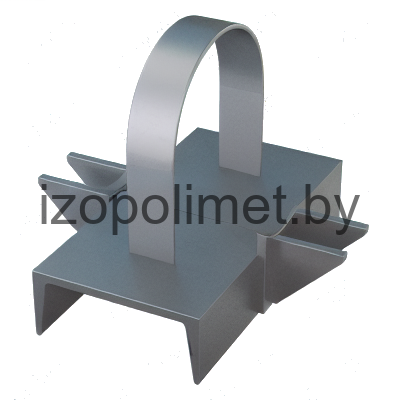

ТС-669.00.00
