Опора неподвижная двухупорная ТС-660.00.00
Описание изделия

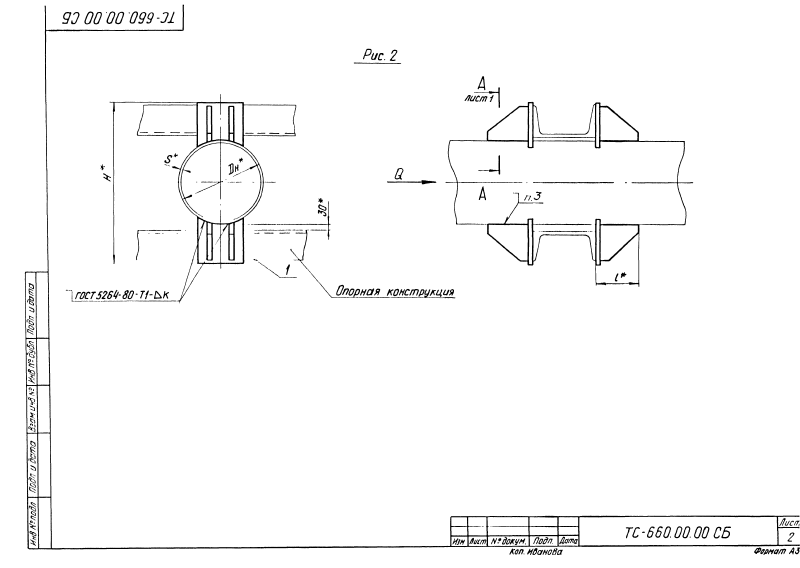

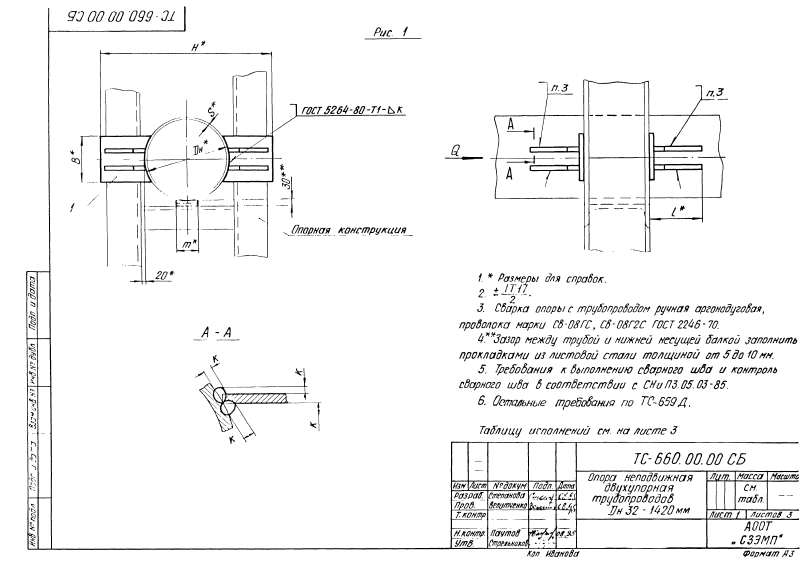

ООО "Изополимет Плюс" изготавливает двухупорные неподвижные опоры ТС-660.00.00 серии 5.903-13. Изделие применяется в тепловых сетях для неподвижной фиксации трубопровода с передачей осевых усилий на опорную конструкцию через два упора. В таблице приведены исполнения для Ду 32-1420. Осевая сила Q указана до 400 кН, высота составляет 110-1680 мм, ширина - 20-500 мм. Масса изделия находится в диапазоне от 0,56 до 75,60 кг.

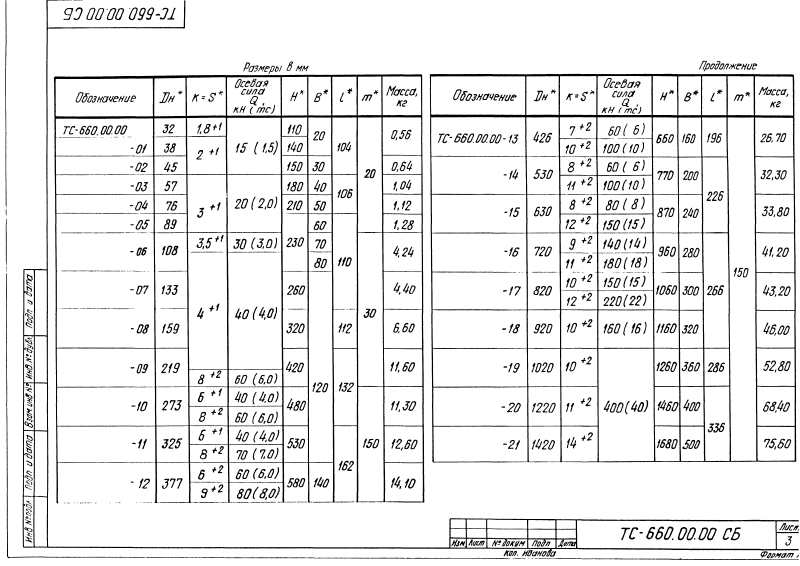

| Наименование | Дн | к=S | Осевая сила Q,кН (mc) | Высота, мм | Ширина, мм | Масса изделия, кг |
|---|---|---|---|---|---|---|
| ТС-660.00.00 | 32 | 1,8+¹ | 15 (1,5) | 110 | 20 | 0,56 |
| ТС-660.00.00-01 | 38 | 2+¹ | 15 (1,5) | 140 | 20 | 0,56 |
| ТС-660.00.00-02 | 45 | 2+¹ | 15 (1,5) | 150 | 30 | 0,64 |
| ТС-660.00.00-03 | 57 | 3+¹ | 20 (2,0) | 180 | 40 | 1,04 |
| ТС-660.00.00-04 | 76 | 3+¹ | 20 (2,0) | 210 | 50 | 1,12 |
| ТС-660.00.00-05 | 89 | 3+¹ | 20 (2,0) | 230 | 60 | 1,28 |
| ТС-660.00.00-06 | 108 | 3,5+¹ | 30 (3,0) | 230 | 70 | 4,24 |
| ТС-660.00.00-06 | 108 | 3,5+¹ | 40 (4,0) | 230 | 80 | 4,24 |
| ТС-660.00.00-07 | 133 | 4+¹ | 40 (4,0) | 260 | 120 | 4,40 |
| ТС-660.00.00-07 | 133 | 4+¹ | 40 (4,0) | 260 | 120 | 4,40 |
| ТС-660.00.00-08 | 159 | 4+¹ | 40 (4,0) | 320 | 120 | 6,60 |
| ТС-660.00.00-08 | 159 | 4+¹ | 40 (4,0) | 320 | 120 | 6,60 |
| ТС-660.00.00-09 | 219 | 4+¹ | 40 (4,0) | 420 | 120 | 11,60 |
| ТС-660.00.00-09 | 219 | 8+² | 60 (6,0) | 420 | 120 | 11,60 |
| ТС-660.00.00-10 | 273 | 6+¹ | 40 (4,0) | 480 | 120 | 11,30 |
| ТС-660.00.00-10 | 273 | 8+² | 60 (6,0) | 480 | 120 | 11,30 |
| ТС-660.00.00-11 | 325 | 6+¹ | 40 (4,0) | 530 | 120 | 12,60 |
| ТС-660.00.00-11 | 325 | 8+² | 70 (7,0) | 530 | 120 | 12,60 |
| ТС-660.00.00-12 | 377 | 6+² | 60 (6,0) | 580 | 140 | 14,10 |
| ТС-660.00.00-12 | 377 | 9+² | 80 (8,0) | 580 | 140 | 14,10 |
| ТС-660.00.00-13 | 426 | 7+² | 60 (6,0) | 660 | 160 | 26,70 |
| ТС-660.00.00-13 | 426 | 10+² | 100 (10,0) | 660 | 160 | 26,70 |
| ТС-660.00.00-14 | 530 | 8+² | 60 (6,0) | 770 | 200 | 32,30 |
| ТС-660.00.00-14 | 530 | 11+² | 100 (10,0) | 770 | 200 | 32,30 |
| ТС-660.00.00-15 | 630 | 8+² | 80 (8,0) | 870 | 240 | 33,80 |
| ТС-660.00.00-15 | 630 | 12+² | 150 (15,0) | 870 | 240 | 33,80 |
| ТС-660.00.00-16 | 720 | 9+² | 140 (14,00) | 960 | 280 | 41,20 |
| ТС-660.00.00-16 | 720 | 11+² | 180 (18,0) | 960 | 280 | 41,20 |
| ТС-660.00.00-17 | 820 | 10+² | 150 (15,0) | 1060 | 300 | 43,20 |
| ТС-660.00.00-17 | 820 | 12+² | 220 (22,0) | 1060 | 300 | 43,20 |
| ТС-660.00.00-18 | 920 | 10+² | 160 (16,0) | 1160 | 320 | 46,00 |
| ТС-660.00.00-18 | 920 | 10+² | 160 (16,0) | 1160 | 320 | 46,00 |
| ТС-660.00.00-19 | 1020 | 10+² | 400 (40,0) | 1260 | 360 | 52.80 |
| ТС-660.00.00-19 | 1020 | 10+² | 400 (40,0) | 1260 | 360 | 52.80 |
| ТС-660.00.00-20 | 1220 | 11+² | 400 (40,0) | 1460 | 400 | 68,40 |
| ТС-660.00.00-20 | 1220 | 11+² | 400 (40,0) | 1460 | 400 | 68,40 |
| ТС-660.00.00-21 | 1420 | 14+² | 400 (40,0) | 1680 | 500 | 75,60 |
| ТС-660.00.00-21 | 1420 | 14+² | 400 (40,0) | 1680 | 500 | 75,60 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
Похожая продукция
ТС-627.00.000

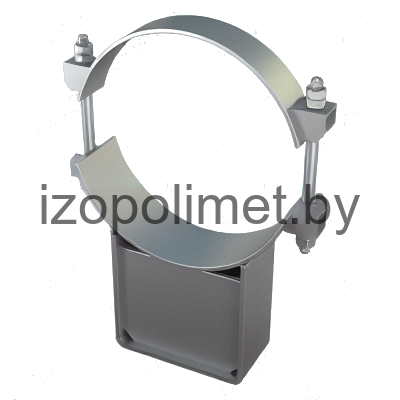

Опора скользящая бугельная ТС-627.00.000
ТС-628.00.000

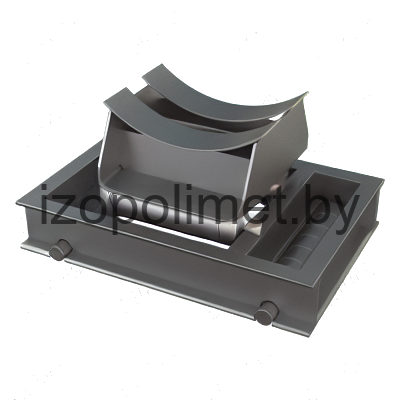

Опора катковая двухъярусная ТС-628.00.000
ТС-630.00.00

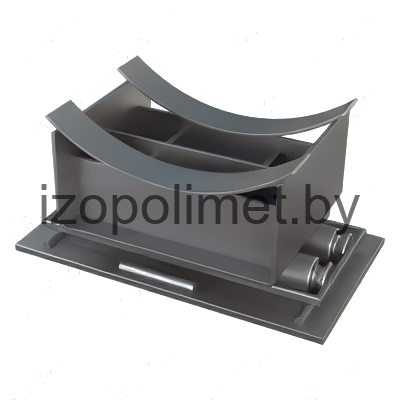

Опора катковая ТС-630.00.000

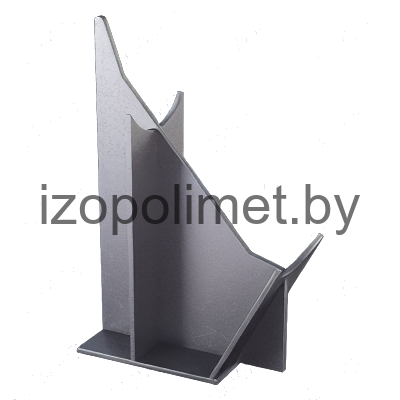

ТС-631.000
Опора сварных отводов ТС-631.000
ТС-632.00.000

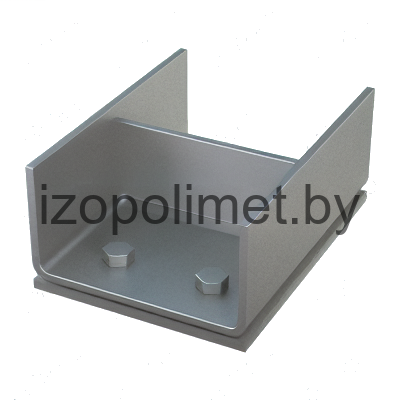

Плита опорная диэлектрическая ТС-632.00.000
ТС-659.00.00

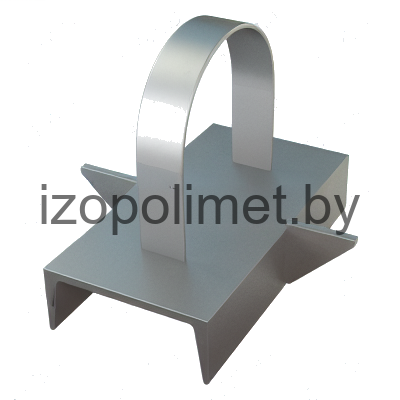

Опора неподвижная хомутовая ТС-659.00.00
ТС-661.00.00

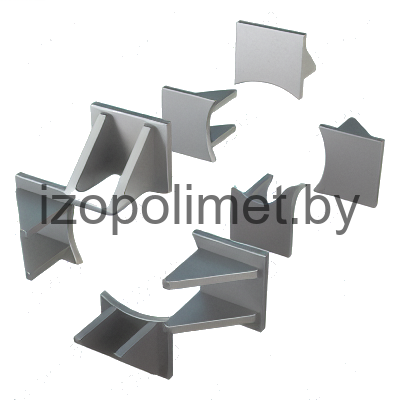

Опора неподвижная четырехупорная ТС-661.00.00
ТС-662.00.00

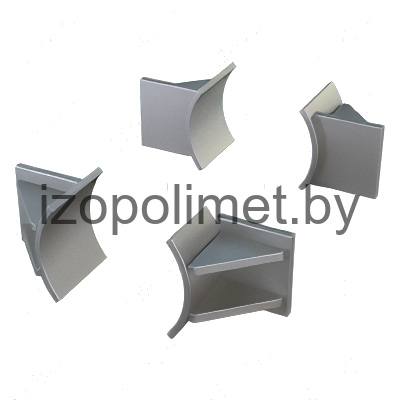

Опора неподвижная двухупорная усиленная ТС-662.00.00
ТС-663.00.00

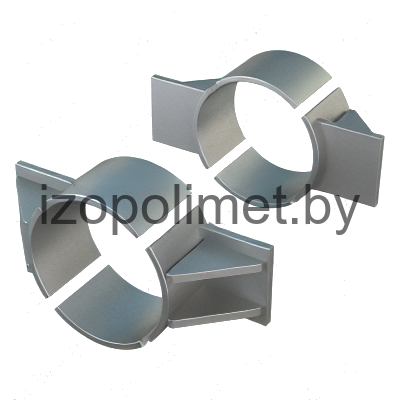

Опора неподвижная двухупорная усиленная ТС-663.00.00
ТС-664.00.00

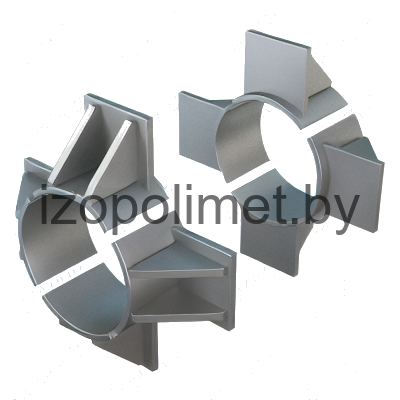

Опора неподвижная четырехупорная усиленная ТС-664.00.00
