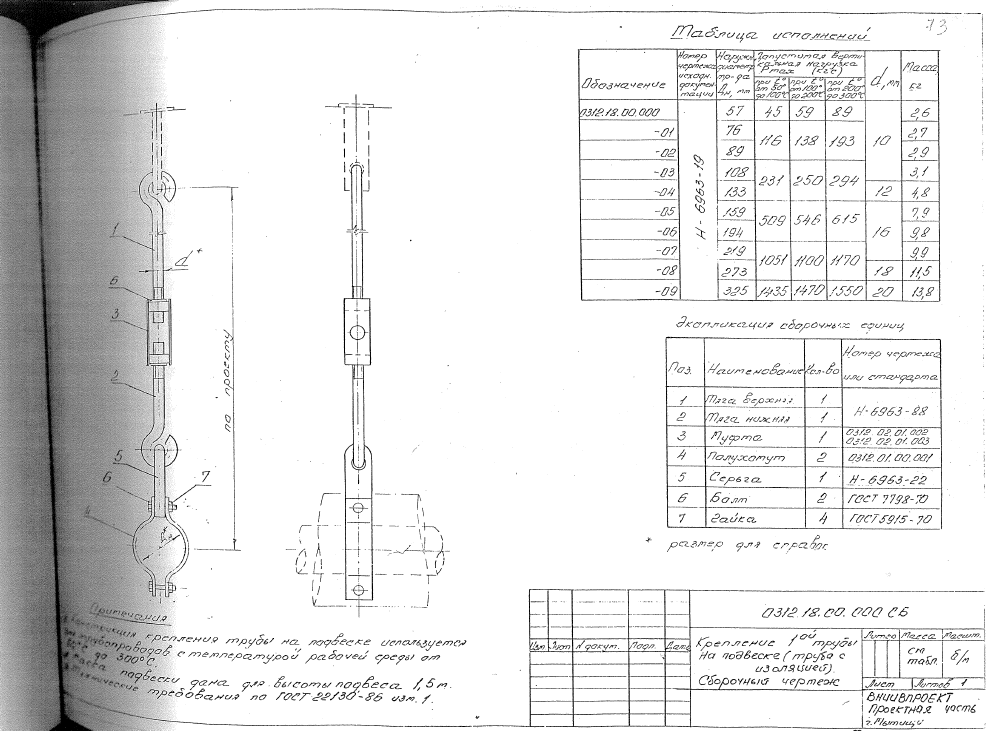

Крепление одной трубы на подвеске. СБ 0312.18.00.000

Name: 0312.18.00.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Каталог №0312: Детали стальных трубопроводов на Ру до 10 Мпа. Подвески

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

ООО "Изополимет Плюс" изготавливает крепления одной трубы на подвеске 0312.18.00.000 по каталогу №0312. Изделие применяется для стальных трубопроводов на Ру до 10 МПа и учитывает температурный диапазон среды. В таблице приведены 10 исполнений для Дн 57-325 мм. Допустимая вертикальная нагрузка Pmax составляет 45-1435 кгс при 50-100 °C, 59-1470 кгс при 100-200 °C и 89-1550 кгс при 200-300 °C. d - 10-20 мм, масса - 2,6-13,8 кг.

Обозначение	Дн	Допустимая вертикальная нагрузка Pmax (кгс)			d	Масса, кг
Обозначение	Дн	При t° от 50 - 100°С	При t° от 100 - 200°С	При t° от 200 - 300°С	d	Масса, кг
0312.18.00.000	57	45	59	89	10	2,6
0312.18.00.000-01	76	116	138	193	10	2,7
0312.18.00.000-02	89	116	138	193	10	2,9
0312.18.00.000-03	108	231	250	294	10	3,1
0312.18.00.000-04	133	231	250	294	12	4,8
0312.18.00.000-05	159	509	546	615	16	7,9
0312.18.00.000-06	194	509	546	615	16	9,8
0312.18.00.000-07	219	1051	1100	1170	16	9,9
0312.18.00.000-08	273	1051	1100	1170	18	11,5
0312.18.00.000-09	325	1435	1470	1550	20	13,8
