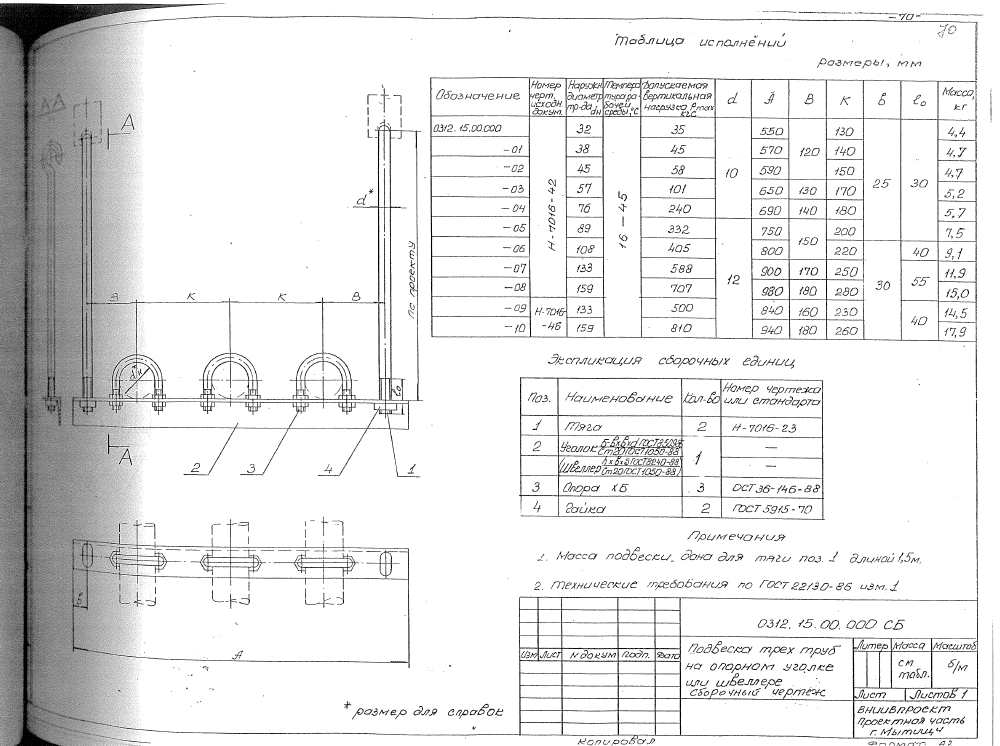

Подвеска трех труб на опорном уголке. СБ 0312.15.00.000

Name: 0312.15.00.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Каталог №0312: Детали стальных трубопроводов на Ру до 10 Мпа. Подвески

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

ООО "Изополимет Плюс" изготавливает подвески трех труб на опорном уголке 0312.15.00.000 по каталогу №0312. Изделие применяется для групповой подвески трех стальных трубопроводов на Ру до 10 МПа. Таблица содержит 11 исполнений для Дн 32-159 мм. Допустимая вертикальная нагрузка Pmax составляет 35-810 кгс, d - 10-12 мм, A - 550-980 мм, B - 120-180 мм, k - 130-280 мм. Масса - 4,40-17,90 кг.

Обозначение	Дн	Допустимая вертикальная нагрузка Pmax, Н(кгс)	d	A	B	k	b	lo	Масса, кг
0312.15.00.000	32	35	10	550	120	130	25	30	4,40
0312.15.00.000-01	38	45	10	570	120	140	25	30	4,70
0312.15.00.000-02	45	58	10	590	120	150	25	30	4,70
0312.15.00.000-03	57	101	10	650	130	170	25	30	5,20
0312.15.00.000-04	76	240	10	690	140	180	25	30	5,70
0312.15.00.000-05	89	332	12	750	150	200	25	30	7,50
0312.15.00.000-06	108	405	12	800	150	220	30	40	9,10
0312.15.00.000-07	133	589	12	900	170	250	30	55	11,90
0312.15.00.000-08	159	707	12	980	180	280	30	55	15,00
0312.15.00.000-09	133	500	12	840	160	230	30	40	14,50
0312.15.00.000-10	159	810	12	940	180	260	30	40	17,90
