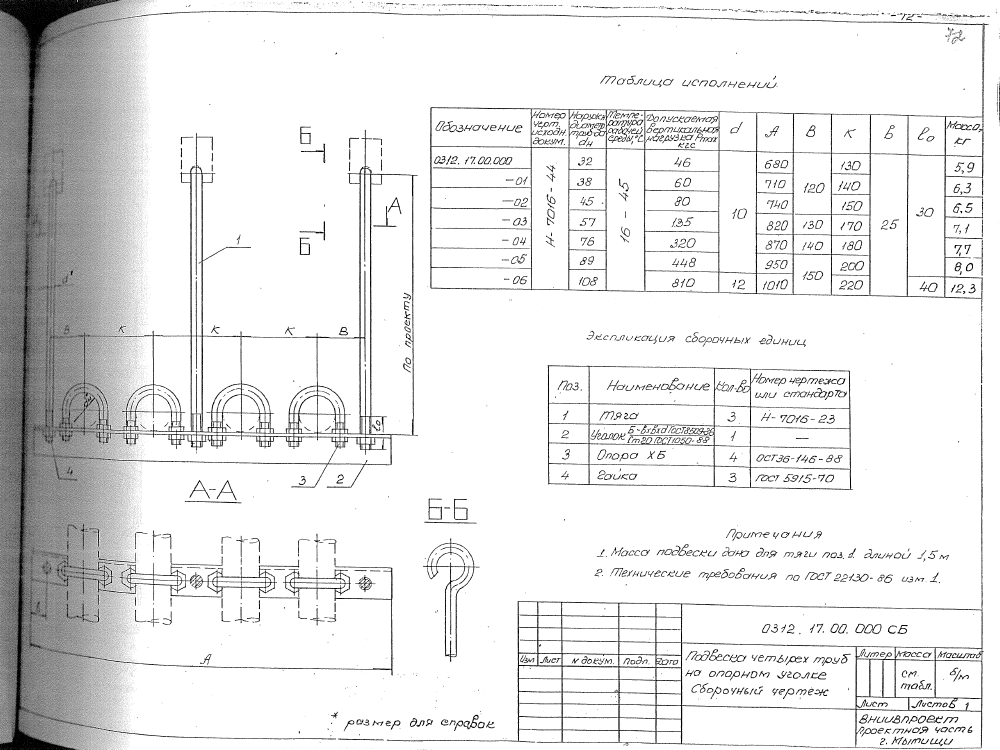

Подвеска четырех труб на опорном уголке. СБ 0312.17.00.000
Описание изделия
ООО "Изополимет Плюс" изготавливает подвески четырех труб на опорном уголке 0312.17.00.000 по каталогу №0312. Изделие применяется для группового крепления четырех трубопроводов малого диаметра. Таблица содержит 7 исполнений для Дн 32-108 мм. Допустимая вертикальная нагрузка Pmax составляет 46-810 кгс, d - 10-12 мм, A - 680-1010 мм, B - 120-150 мм, k - 130-220 мм. Масса подвесок - 5,90-12,30 кг.
| Обозначение | Дн | Допустимая вертикальная нагрузка Pmax, (кгс) | d | A | B | k | b | lo | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| 0312.17.00.000 | 32 | 46 | 10 | 680 | 120 | 130 | 25 | 30 | 5,90 |
| 0312.17.00.000-01 | 38 | 60 | 10 | 710 | 120 | 140 | 25 | 30 | 6,30 |
| 0312.17.00.000-02 | 45 | 80 | 10 | 740 | 120 | 150 | 25 | 30 | 6,50 |
| 0312.17.00.000-03 | 57 | 135 | 10 | 820 | 130 | 170 | 25 | 30 | 7,10 |
| 0312.17.00.000-04 | 76 | 320 | 10 | 870 | 140 | 180 | 25 | 30 | 7,70 |
| 0312.17.00.000-05 | 89 | 448 | 10 | 950 | 150 | 200 | 25 | 30 | 8,00 |
| 0312.17.00.000-06 | 108 | 810 | 12 | 1010 | 150 | 220 | 25 | 40 | 12,30 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
