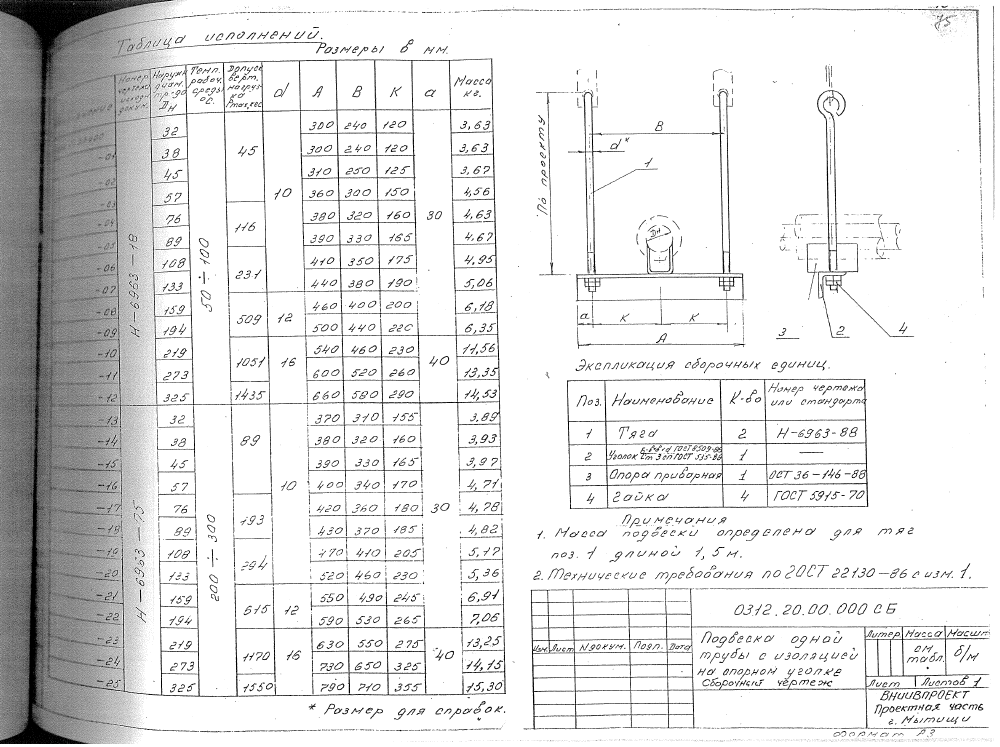

Подвеска одной трубы с изоляцией. СБ 0312.20.00.000
Описание изделия
ООО "Изополимет Плюс" изготавливает подвески одной трубы с изоляцией 0312.20.00.000 по каталогу №0312. Изделие применяется для стальных трубопроводов на Ру до 10 МПа с учетом температурного режима. Таблица содержит 26 исполнений для Дн 32-325 мм и температур 50-100, 100-200 и 200-300 °C. Pmax составляет 45-1550 кгс, d - 10-16 мм, A - 300-790 мм, B - 240-710 мм, K - 120-355 мм. Масса - 3,63-15,30 кг.
| Обозначение | Дн | Температура наружной среды °С | Допустимая вертикальная нагрузка Pmax, (кгс) | d | A | B | K | a | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| 0312.20.00.000 | 32 | 50-100 | 45 | 10 | 300 | 240 | 120 | 30 | 3,63 |
| 0312.20.00.000-01 | 38 | 50-100 | 45 | 10 | 300 | 240 | 120 | 30 | 3,63 |
| 0312.20.00.000-02 | 45 | 50-100 | 45 | 10 | 340 | 250 | 125 | 30 | 3,67 |
| 0312.20.00.000-03 | 57 | 50-100 | 45 | 10 | 360 | 300 | 150 | 30 | 4,56 |
| 0312.20.00.000-04 | 76 | 50-100 | 116 | 10 | 380 | 320 | 160 | 30 | 4,63 |
| 0312.20.00.000-05 | 89 | 50-100 | 116 | 10 | 390 | 330 | 165 | 30 | 4,67 |
| 0312.20.00.000-06 | 108 | 50-100 | 231 | 10 | 410 | 350 | 175 | 30 | 4,95 |
| 0312.20.00.000-07 | 133 | 50-100 | 231 | 10 | 440 | 380 | 190 | 30 | 5,06 |
| 0312.20.00.000-08 | 159 | 50-100 | 509 | 12 | 460 | 400 | 200 | 30 | 6,18 |
| 0312.20.00.000-09 | 194 | 50-100 | 509 | 12 | 500 | 440 | 220 | 30 | 6,35 |
| 0312.20.00.000-10 | 219 | 50-100 | 1051 | 16 | 540 | 460 | 230 | 40 | 11,56 |
| 0312.20.00.000-11 | 273 | 50-100 | 1051 | 16 | 600 | 520 | 260 | 40 | 13,35 |
| 0312.20.00.000-12 | 325 | 50-100 | 1435 | 16 | 660 | 590 | 290 | 40 | 14,53 |
| 0312.20.00.000-13 | 32 | 200-300 | 89 | 10 | 370 | 310 | 155 | 30 | 3,89 |
| 0312.20.00.000-14 | 38 | 200-300 | 89 | 10 | 380 | 320 | 160 | 30 | 3,93 |
| 0312.20.00.000-15 | 45 | 200-300 | 89 | 10 | 390 | 330 | 165 | 30 | 3,97 |
| 0312.20.00.000-16 | 57 | 200-300 | 89 | 10 | 400 | 340 | 170 | 30 | 4,71 |
| 0312.20.00.000-17 | 76 | 200-300 | 193 | 10 | 420 | 360 | 180 | 30 | 4,78 |
| 0312.20.00.000-18 | 89 | 200-300 | 193 | 10 | 430 | 370 | 185 | 30 | 4,82 |
| 0312.20.00.000-19 | 108 | 200-300 | 294 | 10 | 470 | 410 | 205 | 30 | 5,17 |
| 0312.20.00.000-20 | 133 | 200-300 | 294 | 10 | 520 | 450 | 230 | 30 | 5,36 |
| 0312.20.00.000-21 | 159 | 200-300 | 515 | 12 | 550 | 490 | 245 | 30 | 6,91 |
| 0312.20.00.000-22 | 194 | 200-300 | 515 | 12 | 590 | 530 | 265 | 30 | 7,06 |
| 0312.20.00.000-23 | 219 | 200-300 | 1170 | 16 | 630 | 550 | 275 | 40 | 13,25 |
| 0312.20.00.000-24 | 273 | 200-300 | 1170 | 16 | 730 | 650 | 325 | 40 | 14,15 |
| 0312.20.00.000-25 | 325 | 200-300 | 1550 | 16 | 790 | 710 | 355 | 40 | 15,30 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
