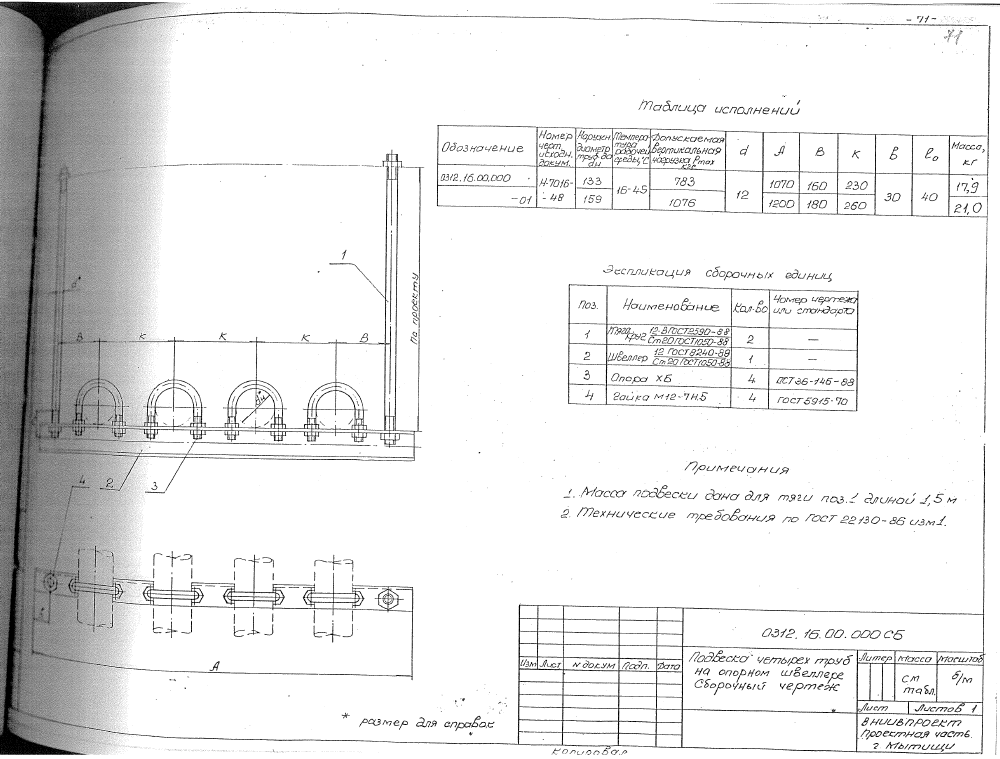

Подвеска четырех труб на опорном швеллере. СБ 0312.16.00.000
Описание изделия
ООО "Изополимет Плюс" изготавливает подвески четырех труб на опорном швеллере 0312.16.00.000 по каталогу №0312. Изделие применяется для групповой подвески четырех трубопроводов на Ру до 10 МПа. В таблице приведены 2 исполнения для Дн 133 и 159 мм. Допустимая вертикальная нагрузка Pmax составляет 783-1076 кгс, d - 12 мм, A - 1070-1200 мм, B - 160-180 мм, k - 230-260 мм. Масса - 17,90-21,00 кг.
| Обозначение | Дн | Допустимая вертикальная нагрузка Pmax, Н(кгс) | d | A | B | k | b | lo | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| 0312.16.00.000 | 133 | 783 | 12 | 1070 | 160 | 230 | 30 | 40 | 17,90 |
| 0312.16.00.000-01 | 159 | 1076 | 12 | 1200 | 180 | 260 | 30 | 40 | 21 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
