Кронштейн с подвеской 2КГВ

Name: 2КГВ
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Серия 5.904-1 выпуск 1: Детали крепления воздуховодов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

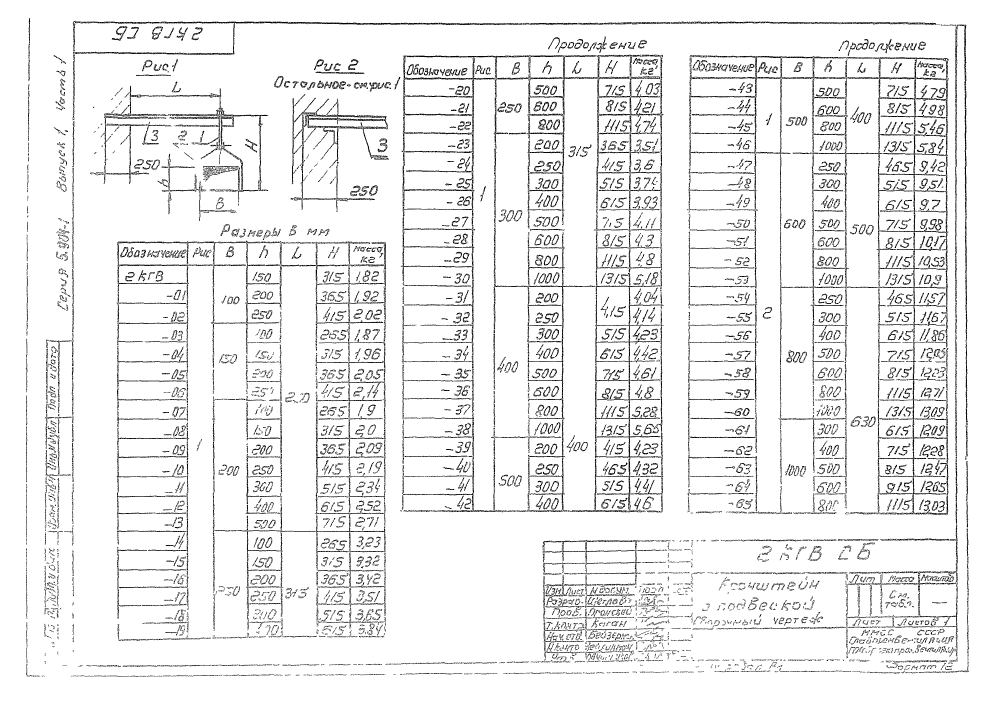

ООО "Изополимет Плюс" изготавливает кронштейны с подвеской 2КГВ серии 5.904-1 выпуск 1 для крепления воздуховодов. Таблица содержит 66 исполнений по рисункам 1 и 2. Размер В находится в пределах 100-1000 мм, h - 100-1000 мм, L - 200-630 мм, H - 265-1315 мм. Масса кронштейнов составляет 1,82-13,09 кг, что позволяет подобрать исполнение под разные сечения воздуховодов.

Обозначение	Рис.	В	h	L	H	Масса, кг
2КГВ	1	100	150	200	315	1,82
2КГВ-01	1	100	200	200	365	1,92
2КГВ-02	1	100	250	200	415	2,02
2КГВ-03	1	150	100	200	265	1,87
2КГВ-04	1	150	150	200	315	1,96
2КГВ-05	1	150	200	200	365	2,05
2КГВ-06	1	150	250	200	415	2,14
2КГВ-07	1	200	100	200	265	1,9
2КГВ-08	1	200	150	200	315	2,00
2КГВ-09	1	200	200	200	365	2,09
2КГВ-10	1	200	250	200	415	2,19
2КГВ-11	1	200	300	200	515	2,34
2КГВ-12	1	200	400	200	615	2,52
2КГВ-13	1	200	500	200	715	2,71
2КГВ-14	1	250	100	315	265	3,23
2КГВ-15	1	250	150	315	315	3,32
2КГВ-16	1	250	200	315	365	3,42
2КГВ-17	1	250	250	315	415	3,51
2КГВ-18	1	250	300	315	515	3,65
2КГВ-19	1	250	400	315	615	3,84
2КГВ-20	1	250	500	315	715	4,03
2КГВ-21	1	250	600	315	815	4,21
2КГВ-22	1	250	800	315	1115	4,74
2КГВ-23	1	300	200	315	365	3,51
2КГВ-24	1	300	250	315	415	3,6
2КГВ-25	1	300	300	315	515	3,74
2КГВ-26	1	300	400	315	615	3,93
2КГВ-27	1	300	500	315	715	4,11
2КГВ-28	1	300	600	315	815	4,3
2КГВ-29	1	300	800	315	1115	4,8
2КГВ-30	1	300	1000	315	1315	5,18
2КГВ-31	1	400	200	400	415	4,04
2КГВ-32	1	400	250	400	415	4,14
2КГВ-33	1	400	300	400	515	4,23
2КГВ-34	1	400	400	400	615	4,42
2КГВ-35	1	400	500	400	715	4,61
2КГВ-36	1	400	600	400	815	4,8
2КГВ-37	1	400	800	400	1115	5,28
2КГВ-38	1	400	1000	400	1315	5,65
2КГВ-39	1	500	200	400	415	4,23
2КГВ-40	1	500	250	400	465	4,32
2КГВ-41	1	500	300	400	515	4,41
2КГВ-42	1	500	400	400	615	4,6
2КГВ-43	1	500	500	400	715	4,79
2КГВ-44	1	500	600	400	815	4,98
2КГВ-45	1	500	800	400	1115	5,46
2КГВ-46	1	500	1000	400	1315	5,84
2КГВ-47	2	600	250	500	465	9,42
2КГВ-48	2	600	300	500	515	9,51
2КГВ-49	2	600	400	500	615	9,7
2КГВ-50	2	600	500	500	715	9,98
2КГВ-51	2	600	600	500	815	10,17
2КГВ-52	2	600	800	500	1115	10,53
2КГВ-53	2	600	1000	500	1315	10,9
2КГВ-54	2	800	250	630	465	11,57
2КГВ-55	2	800	300	630	515	11,67
2КГВ-56	2	800	400	630	615	11,86
2КГВ-57	2	800	500	630	715	12,05
2КГВ-58	2	800	600	630	815	12,23
2КГВ-59	2	800	800	630	1115	12,71
2КГВ-60	2	800	1000	630	1315	13,09
2КГВ-61	2	1000	300	630	615	12,09
2КГВ-62	2	1000	400	630	715	12,28
2КГВ-63	2	1000	500	630	815	12,47
2КГВ-64	2	1000	600	630	915	12,65
2КГВ-65	2	1000	800	630	1115	13,03
