Кронштейн с подвеской 4КГВ-Б

Name: 4КГВ-Б
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Серия 5.904-1 выпуск 1: Детали крепления воздуховодов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

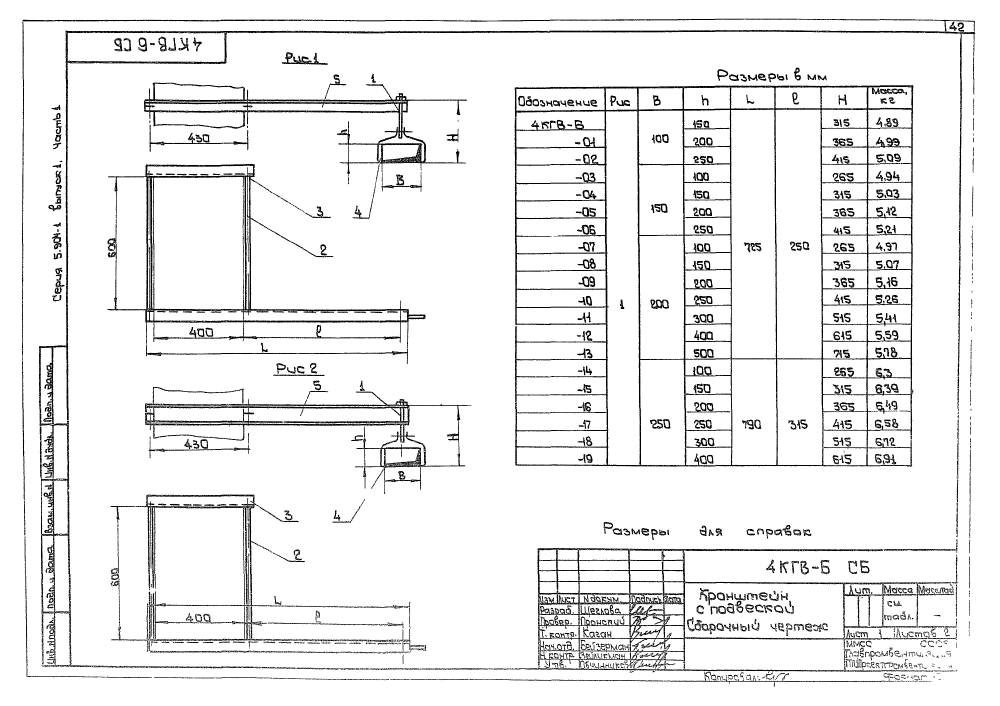

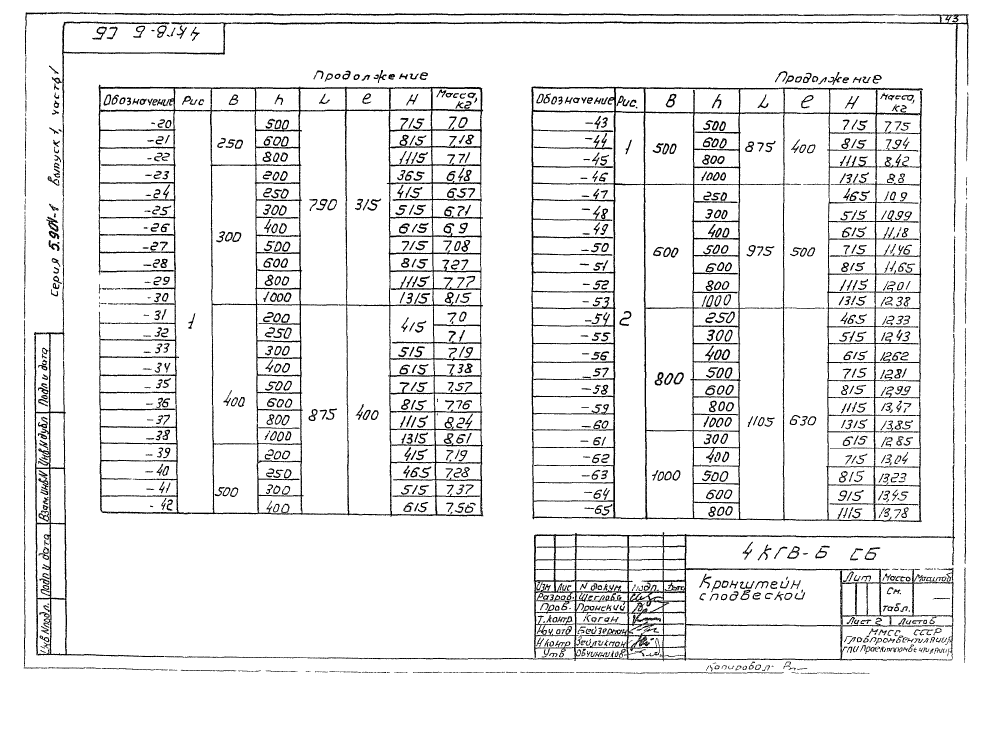

ООО "Изополимет Плюс" изготавливает кронштейны с подвеской 4КГВ-Б серии 5.904-1 выпуск 1. Изделие применяется для крепления воздуховодов с размерами В и h 100-1000 мм. В таблице приведены 66 исполнений по рисункам 1 и 2. Размер L составляет 725-1103 мм, l - 250-630 мм, H - 265-1315 мм. Масса кронштейнов - 4,89-13,85 кг.

Обозначение	Рис.	В	h	L	l	H	Масса, кг
4КГВ-Б	1	100	150	725	250	315	4,89
4КГВ-Б-01	1	100	200	725	250	365	4,99
4КГВ-Б-02	1	100	250	725	250	415	5,09
4КГВ-Б-03	1	150	100	725	250	265	4,94
4КГВ-Б-04	1	150	150	725	250	315	5,03
4КГВ-Б-05	1	150	200	725	250	365	5,12
4КГВ-Б-06	1	150	250	725	250	415	5,21
4КГВ-Б-07	1	200	100	725	250	265	4,97
4КГВ-Б-08	1	200	150	725	250	315	5,07
4КГВ-Б-09	1	200	200	725	250	365	5,16
4КГВ-Б-10	1	200	250	725	250	415	5,26
4КГВ-Б-11	1	200	300	725	250	515	5,41
4КГВ-Б-12	1	200	400	725	250	615	5,59
4КГВ-Б-13	1	200	500	725	250	715	5,78
4КГВ-Б-14	1	250	100	790	315	265	6,3
4КГВ-Б-15	1	250	150	790	315	315	6,39
4КГВ-Б-16	1	250	200	790	315	365	6,49
4КГВ-Б-17	1	250	250	790	315	415	6,58
4КГВ-Б-18	1	250	300	790	315	515	6,72
4КГВ-Б-19	1	250	400	790	315	615	6,91
4КГВ-Б-20	1	250	500	790	315	715	7,00
4КГВ-Б-21	1	250	600	790	315	815	7,18
4КГВ-Б-22	1	250	800	790	315	1115	7,71
4КГВ-Б-23	1	300	200	790	315	365	6,48
4КГВ-Б-24	1	300	250	790	315	415	6,57
4КГВ-Б-25	1	300	300	790	315	515	6,71
4КГВ-Б-26	1	300	400	790	315	615	6,9
4КГВ-Б-27	1	300	500	790	315	715	7,08
4КГВ-Б-28	1	300	600	790	315	815	7,27
4КГВ-Б-29	1	300	800	790	315	1115	7,77
4КГВ-Б-30	1	300	1000	790	315	1315	8,15
4КГВ-Б-31	1	400	200	875	400	415	7,00
4КГВ-Б-32	1	400	250	875	400	415	7,1
4КГВ-Б-33	1	400	300	875	400	515	7,19
4КГВ-Б-34	1	400	400	875	400	615	7,38
4КГВ-Б-35	1	400	500	875	400	715	7,57
4КГВ-Б-36	1	400	600	875	400	815	7,76
4КГВ-Б-37	1	400	800	875	400	1115	8,24
4КГВ-Б-38	1	400	1000	875	400	1315	8,61
4КГВ-Б-39	1	500	200	875	400	415	7,19
4КГВ-Б-40	1	500	250	875	400	465	7,28
4КГВ-Б-41	1	500	300	875	400	515	7,37
4КГВ-Б-42	1	500	400	875	400	615	7,56
4КГВ-Б-43	1	500	500	875	400	715	7,75
4КГВ-Б-44	1	500	600	875	400	815	7,94
4КГВ-Б-45	1	500	800	875	400	1115	8,42
4КГВ-Б-46	1	500	1000	875	400	1315	8,8
4КГВ-Б-47	2	600	250	975	500	465	10,9
4КГВ-Б-48	2	600	300	975	500	515	10,99
4КГВ-Б-49	2	600	400	975	500	615	11,18
4КГВ-Б-50	2	600	500	975	500	715	11,46
4КГВ-Б-51	2	600	600	975	500	815	11,65
4КГВ-Б-52	2	600	800	975	500	1115	12,01
4КГВ-Б-53	2	600	1000	975	500	1315	12,38
4КГВ-Б-54	2	800	250	1103	630	465	12,33
4КГВ-Б-55	2	800	300	1103	630	515	12,43
4КГВ-Б-56	2	800	400	1103	630	615	12,62
4КГВ-Б-57	2	800	500	1103	630	715	12,81
4КГВ-Б-58	2	800	600	1103	630	815	12,99
4КГВ-Б-59	2	800	800	1103	630	1115	13,47
4КГВ-Б-60	2	800	1000	1103	630	1315	13,85
4КГВ-Б-61	2	1000	300	1103	630	615	12,85
4КГВ-Б-62	2	1000	400	1103	630	715	13,04
4КГВ-Б-63	2	1000	500	1103	630	815	13,23
4КГВ-Б-64	2	1000	600	1103	630	915	13,45
4КГВ-Б-65	2	1000	800	1103	630	1115	13,78
