Кронштейн с подвеской 3КГВ-Б

Name: 3КГВ-Б
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Серия 5.904-1 выпуск 1: Детали крепления воздуховодов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

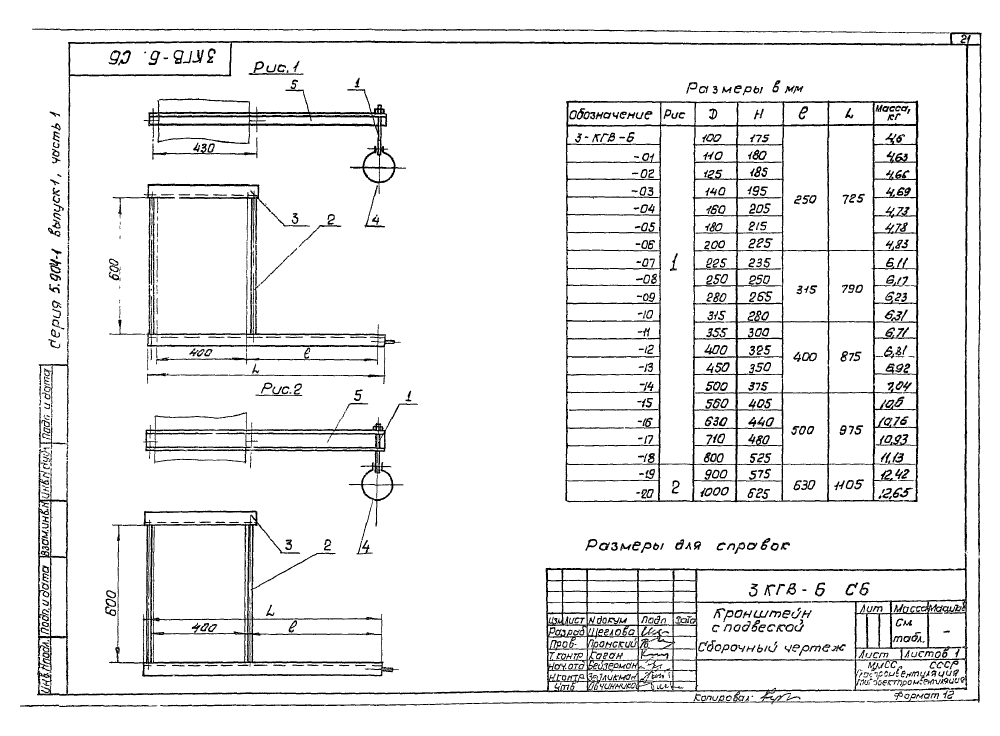

ООО "Изополимет Плюс" изготавливает кронштейны с подвеской 3КГВ-Б серии 5.904-1 выпуск 1. Изделие применяется для деталей крепления воздуховодов с D 100-1000 мм. В таблице приведены 21 исполнение по рисункам 1 и 2. Размер H составляет 175-625 мм, l - 250-630 мм, L - 725-1105 мм. Масса изделий находится в диапазоне 4,6-12,65 кг.

Обозначение	Рис.	D	H	l	L	Масса, кг
3КГВ-Б	1	100	175	250	725	4,6
3КГВ-Б-01	1	110	180	250	725	4,63
3КГВ-Б-02	1	125	185	250	725	4,66
3КГВ-Б-03	1	140	195	250	725	4,69
3КГВ-Б-04	1	160	205	250	725	4,73
3КГВ-Б-05	1	180	215	250	725	4,78
3КГВ-Б-06	1	200	225	250	725	4,83
3КГВ-Б-07	1	225	235	315	790	6,11
3КГВ-Б-08	1	250	250	315	790	6,17
3КГВ-Б-09	1	280	265	315	790	6,23
3КГВ-Б-10	1	315	280	315	790	6,31
3КГВ-Б-11	1	355	300	400	875	6,71
3КГВ-Б-12	1	400	325	400	875	6,81
3КГВ-Б-13	1	450	350	400	875	6,92
3КГВ-Б-14	1	500	375	400	875	7,04
3КГВ-Б-15	1	560	405	500	975	10,6
3КГВ-Б-16	1	630	440	500	975	10,76
3КГВ-Б-17	1	710	480	500	975	10,93
3КГВ-Б-18	1	800	525	500	975	11,13
3КГВ-Б-19	2	900	575	630	1105	12,42
3КГВ-Б-20	2	1000	625	630	1105	12,65
