Кронштейн с подвеской 3КГВ-А

Name: 3КГВ-А
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Серия 5.904-1 выпуск 1: Детали крепления воздуховодов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

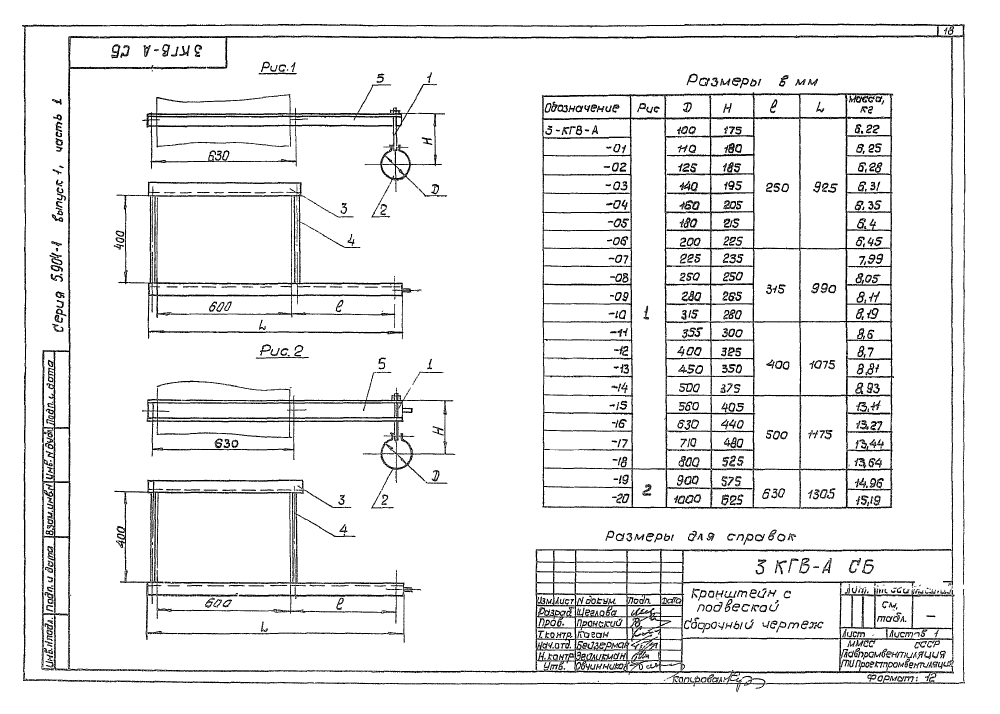

ООО "Изополимет Плюс" изготавливает кронштейны с подвеской 3КГВ-А серии 5.904-1 выпуск 1 для крепления воздуховодов. Изделие выпускается в 21 исполнении по рисункам 1 и 2 для D 100-1000 мм. Размер H находится в пределах 175-625 мм, l - 250-630 мм, L - 925-1305 мм. Масса кронштейнов составляет 6,22-15,19 кг.

Обозначение	Рис.	D	H	l	L	Масса, кг
3КГВ-А	1	100	175	250	925	6,22
3КГВ-А-01	1	110	180	250	925	6,25
3КГВ-А-02	1	125	185	250	925	6,28
3КГВ-А-03	1	140	195	250	925	6,31
3КГВ-А-04	1	160	205	250	925	6,35
3КГВ-А-05	1	180	215	250	925	6,4
3КГВ-А-06	1	200	225	250	925	6,45
3КГВ-А-07	1	225	235	315	990	7,99
3КГВ-А-08	1	250	250	315	990	8,05
3КГВ-А-09	1	280	265	315	990	8,11
3КГВ-А-10	1	315	280	315	990	8,19
3КГВ-А-11	1	355	300	400	1075	8,6
3КГВ-А-12	1	400	325	400	1075	8,7
3КГВ-А-13	1	450	350	400	1075	8,81
3КГВ-А-14	1	500	375	400	1075	8,93
3КГВ-А-15	1	560	405	500	1175	13,11
3КГВ-А-16	1	630	440	500	1175	13,27
3КГВ-А-17	1	710	480	500	1175	13,44
3КГВ-А-18	1	800	525	500	1175	13,64
3КГВ-А-19	2	900	575	630	1305	14,96
3КГВ-А-20	2	1000	625	630	1305	15,19
