Кронштейн с подвеской 4КГВ-А

Name: 4КГВ-А
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Серия 5.904-1 выпуск 1: Детали крепления воздуховодов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

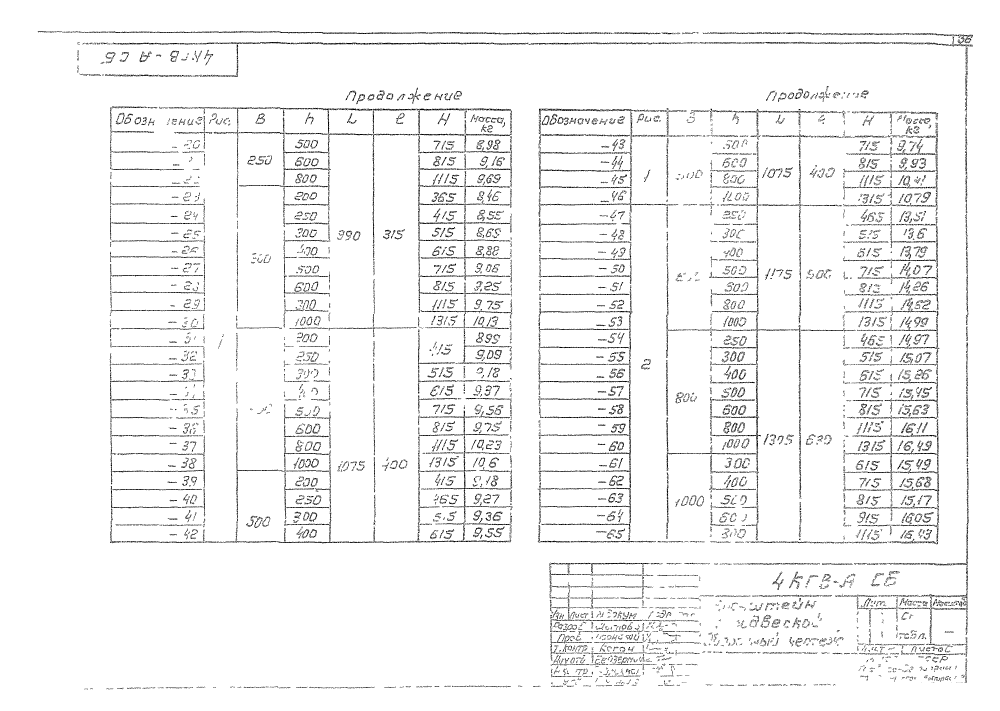

ООО "Изополимет Плюс" изготавливает кронштейны с подвеской 4КГВ-А серии 5.904-1 выпуск 1 для деталей крепления воздуховодов. Таблица содержит 46 исполнений по рисункам 1 и 2. Размер В находится в пределах 250-1000 мм, h - 200-1000 мм, L - 990-1305 мм, l - 315-630 мм, H - 365-1315 мм. Масса изделий - 8,46-16,49 кг.

Обозначение	Рис.	В	h	L	l	H	Масса, кг
4КГВ-А-20	1	250	500	990	315	715	8,98
4КГВ-А-21	1	250	600	990	315	815	9,16
4КГВ-А-22	1	250	800	990	315	1115	9,69
4КГВ-А-23	1	300	200	990	315	365	8,46
4КГВ-А-24	1	300	250	990	315	415	8,55
4КГВ-А-25	1	300	300	990	315	515	8,69
4КГВ-А-26	1	300	400	990	315	615	8,88
4КГВ-А-27	1	300	500	990	315	715	9,06
4КГВ-А-28	1	300	600	990	315	815	9,25
4КГВ-А-29	1	300	800	990	315	1115	9,75
4КГВ-А-30	1	300	1000	990	315	1315	10,13
4КГВ-А-31	1	400	200	1075	400	415	8,99
4КГВ-А-32	1	400	250	1075	400	415	9,09
4КГВ-А-33	1	400	300	1075	400	515	9,18
4КГВ-А-34	1	400	400	1075	400	615	9,37
4КГВ-А-35	1	400	500	1075	400	715	9,56
4КГВ-А-36	1	400	600	1075	400	815	9,75
4КГВ-А-37	1	400	800	1075	400	1115	10,23
4КГВ-А-38	1	400	1000	1075	400	1315	10,6
4КГВ-А-39	1	500	200	1075	400	415	9,18
4КГВ-А-40	1	500	250	1075	400	465	9,27
4КГВ-А-41	1	500	300	1075	400	515	9,36
4КГВ-А-42	1	500	400	1075	400	615	9,55
4КГВ-А-43	1	500	500	1075	400	715	9,74
4КГВ-А-44	1	500	600	1075	400	815	9,93
4КГВ-А-45	1	500	800	1075	400	1115	10,41
4КГВ-А-46	1	500	1000	1075	400	1315	10,79
4КГВ-А-47	2	600	250	1175	500	465	13,51
4КГВ-А-48	2	600	300	1175	500	515	13,6
4КГВ-А-49	2	600	400	1175	500	615	13,79
4КГВ-А-50	2	600	500	1175	500	715	14,07
4КГВ-А-51	2	600	600	1175	500	815	14,26
4КГВ-А-52	2	600	800	1175	500	1115	14,52
4КГВ-А-53	2	600	1000	1175	500	1315	14,99
4КГВ-А-54	2	800	250	1305	630	465	14,97
4КГВ-А-55	2	800	300	1305	630	515	15,07
4КГВ-А-56	2	800	400	1305	630	615	15,26
4КГВ-А-57	2	800	500	1305	630	715	15,45
4КГВ-А-58	2	800	600	1305	630	815	15,63
4КГВ-А-59	2	800	800	1305	630	1115	16,11
4КГВ-А-60	2	800	1000	1305	630	1315	16,49
4КГВ-А-61	2	1000	300	1305	630	615	15,49
4КГВ-А-62	2	1000	400	1305	630	715	15,68
4КГВ-А-63	2	1000	500	1305	630	815	15,17
4КГВ-А-64	2	1000	600	1305	630	915	16,05
4КГВ-А-65	2	1000	800	1305	630	1115	16,43
