Кронштейн с подвеской 3КГВ

Name: 3КГВ
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Серия 5.904-1 выпуск 1: Детали крепления воздуховодов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

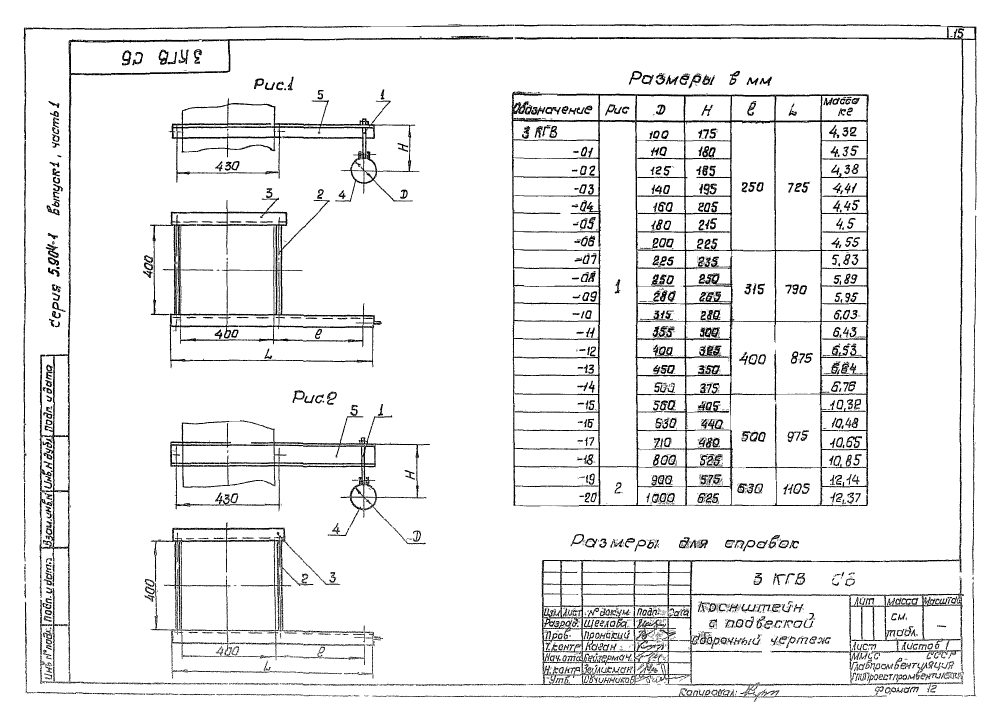

ООО "Изополимет Плюс" изготавливает кронштейны с подвеской 3КГВ серии 5.904-1 выпуск 1. Изделие применяется в деталях крепления воздуховодов круглого сечения. В таблице указаны 21 исполнение по рисункам 1 и 2 для D 100-1000 мм. Размер H составляет 175-625 мм, l - 250-630 мм, L - 725-1105 мм. Масса изделий находится в диапазоне 4,32-12,37 кг.

Обозначение	Рис.	D	H	l	L	Масса, кг
3КГВ	1	100	175	250	725	4,32
3КГВ -01	1	110	180	250	725	4,35
3КГВ -02	1	125	185	250	725	4,38
3КГВ -03	1	140	195	250	725	4,41
3КГВ -04	1	160	205	250	725	4,45
3КГВ -05	1	180	215	250	725	4,5
3КГВ -06	1	200	225	250	725	4,55
3КГВ -07	1	225	235	315	790	5,83
3КГВ -08	1	250	250	315	790	5,89
3КГВ -09	1	280	265	315	790	5,95
3КГВ -10	1	315	280	315	790	6,03
3КГВ -11	1	355	300	400	875	6,43
3КГВ -12	1	400	325	400	875	6,53
3КГВ -13	1	450	350	400	875	6,64
3КГВ -14	1	500	375	400	875	6,76
3КГВ -15	1	560	405	500	975	10,32
3КГВ -16	1	630	440	500	975	10,48
3КГВ -17	1	710	480	500	975	10,66
3КГВ -18	1	800	525	500	975	10,85
3КГВ -19	2	900	575	630	1105	12,14
3КГВ -20	2	1000	625	630	1105	12,37
