Кронштейн с подвеской 4КГВ

Name: 4КГВ
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Серия 5.904-1 выпуск 1: Детали крепления воздуховодов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

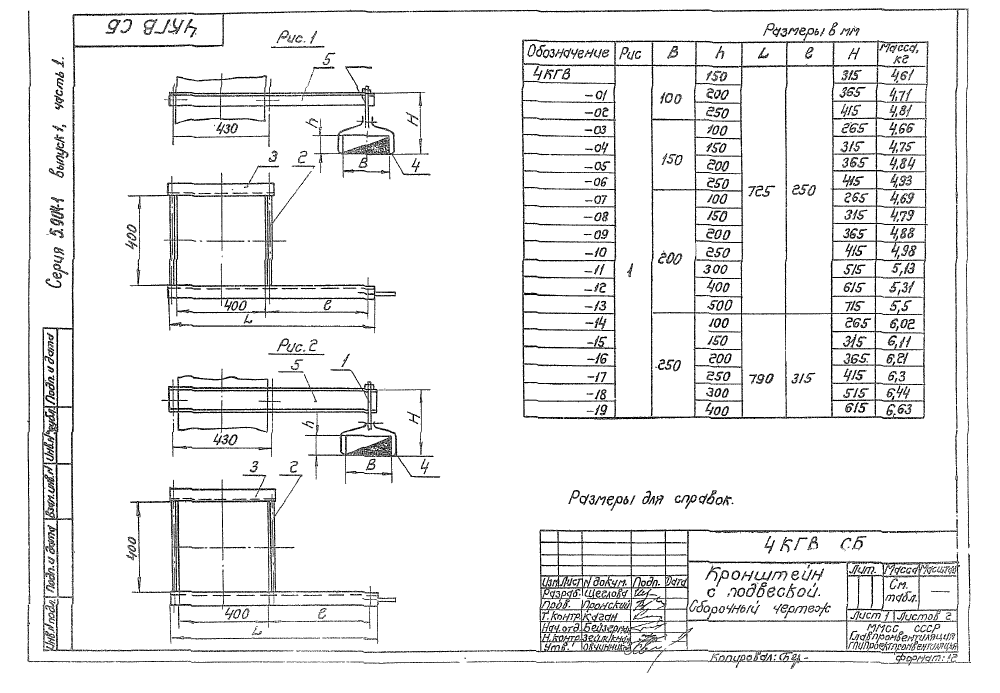

ООО "Изополимет Плюс" изготавливает кронштейны с подвеской 4КГВ серии 5.904-1 выпуск 1. Изделие применяется для крепления воздуховодов прямоугольного сечения. В таблице указаны 66 исполнений по рисункам 1 и 2. Размер В составляет 100-1000 мм, h - 100-1000 мм, L - 725-1103 мм, l - 250-630 мм, H - 265-1315 мм. Масса кронштейнов - 4,61-13,67 кг.

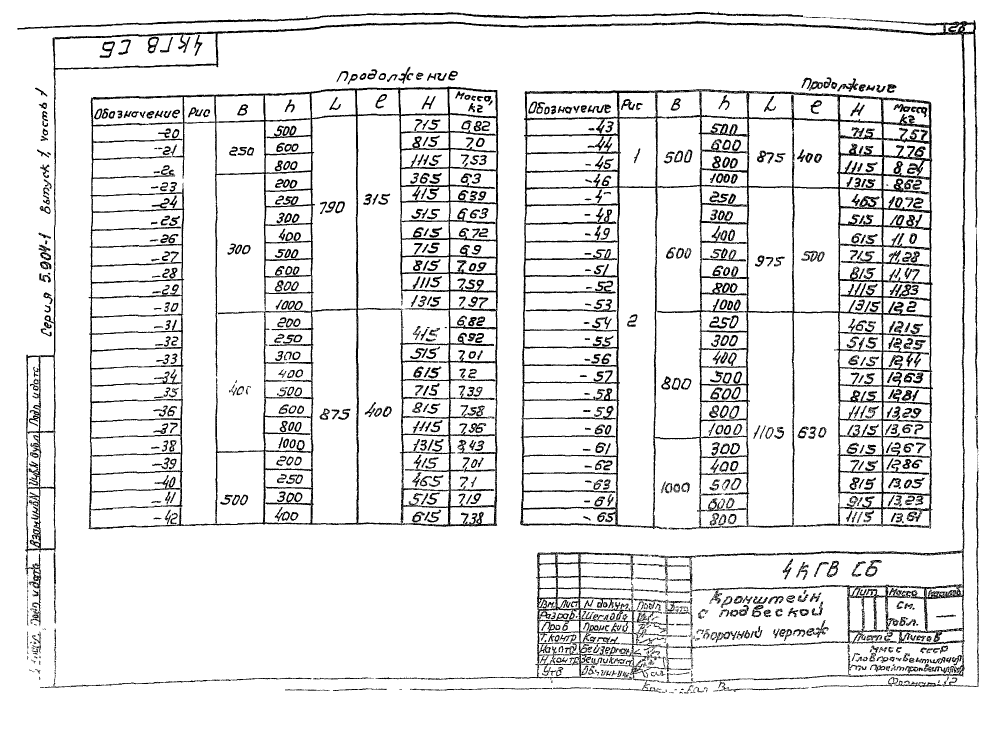

Обозначение	Рис.	В	h	L	l	H	Масса, кг
4КГВ	1	100	150	725	250	315	4,61
4КГВ-01	1	100	200	725	250	365	4,71
4КГВ-02	1	100	250	725	250	415	4,81
4КГВ-03	1	150	100	725	250	265	4,66
4КГВ-04	1	150	150	725	250	315	4,75
4КГВ-05	1	150	200	725	250	365	4,84
4КГВ-06	1	150	250	725	250	415	4,93
4КГВ-07	1	200	100	725	250	265	4,69
4КГВ-08	1	200	150	725	250	315	4,79
4КГВ-09	1	200	200	725	250	365	4,88
4КГВ-10	1	200	250	725	250	415	4,98
4КГВ-11	1	200	300	725	250	515	5,13
4КГВ-12	1	200	400	725	250	615	5,31
4КГВ-13	1	200	500	725	250	715	5,5
4КГВ-14	1	250	100	790	315	265	6,02
4КГВ-15	1	250	150	790	315	315	6,11
4КГВ-16	1	250	200	790	315	365	6,21
4КГВ-17	1	250	250	790	315	415	6,3
4КГВ-18	1	250	300	790	315	515	6,44
4КГВ-19	1	250	400	790	315	615	6,63
4КГВ-20	1	250	500	790	315	715	6,82
4КГВ-21	1	250	600	790	315	815	7,00
4КГВ-22	1	250	800	790	315	1115	7,53
4КГВ-23	1	300	200	790	315	365	6,3
4КГВ-24	1	300	250	790	315	415	6,39
4КГВ-25	1	300	300	790	315	515	6,63
4КГВ-26	1	300	400	790	315	615	6,72
4КГВ-27	1	300	500	790	315	715	6,9
4КГВ-28	1	300	600	790	315	815	7,09
4КГВ-29	1	300	800	790	315	1115	7,59
4КГВ-30	1	300	1000	790	315	1315	7,97
4КГВ-31	1	400	200	875	400	415	6,82
4КГВ-32	1	400	250	875	400	415	6,92
4КГВ-33	1	400	300	875	400	515	7,01
4КГВ-34	1	400	400	875	400	615	7,2
4КГВ-35	1	400	500	875	400	715	7,39
4КГВ-36	1	400	600	875	400	815	7,58
4КГВ-37	1	400	800	875	400	1115	7,96
4КГВ-38	1	400	1000	875	400	1315	8,43
4КГВ-39	1	500	200	875	400	415	7,01
4КГВ-40	1	500	250	875	400	465	7,1
4КГВ-41	1	500	300	875	400	515	7,19
4КГВ-42	1	500	400	875	400	615	7,38
4КГВ-43	1	500	500	875	400	715	7,57
4КГВ-44	1	500	600	875	400	815	7,76
4КГВ-45	1	500	800	875	400	1115	8,24
4КГВ-46	1	500	1000	875	400	1315	8,62
4КГВ-47	2	600	250	975	500	465	10,72
4КГВ-48	2	600	300	975	500	515	10,81
4КГВ-49	2	600	400	975	500	615	11,00
4КГВ-50	2	600	500	975	500	715	11,28
4КГВ-51	2	600	600	975	500	815	11,47
4КГВ-52	2	600	800	975	500	1115	11,83
4КГВ-53	2	600	1000	975	500	1315	12,2
4КГВ-54	2	800	250	1103	630	465	12,15
4КГВ-55	2	800	300	1103	630	515	12,25
4КГВ-56	2	800	400	1103	630	615	12,44
4КГВ-57	2	800	500	1103	630	715	12,63
4КГВ-58	2	800	600	1103	630	815	12,81
4КГВ-59	2	800	800	1103	630	1115	13,29
4КГВ-60	2	800	1000	1103	630	1315	13,67
4КГВ-61	2	1000	300	1103	630	615	12,67
4КГВ-62	2	1000	400	1103	630	715	12,86
4КГВ-63	2	1000	500	1103	630	815	13,05
4КГВ-64	2	1000	600	1103	630	915	13,23
4КГВ-65	2	1000	800	1103	630	1115	13,61
