Каталог/Опоры трубопроводов/А14Б 343.000

Опора А14Б 343.000

Name: А14Б 343.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

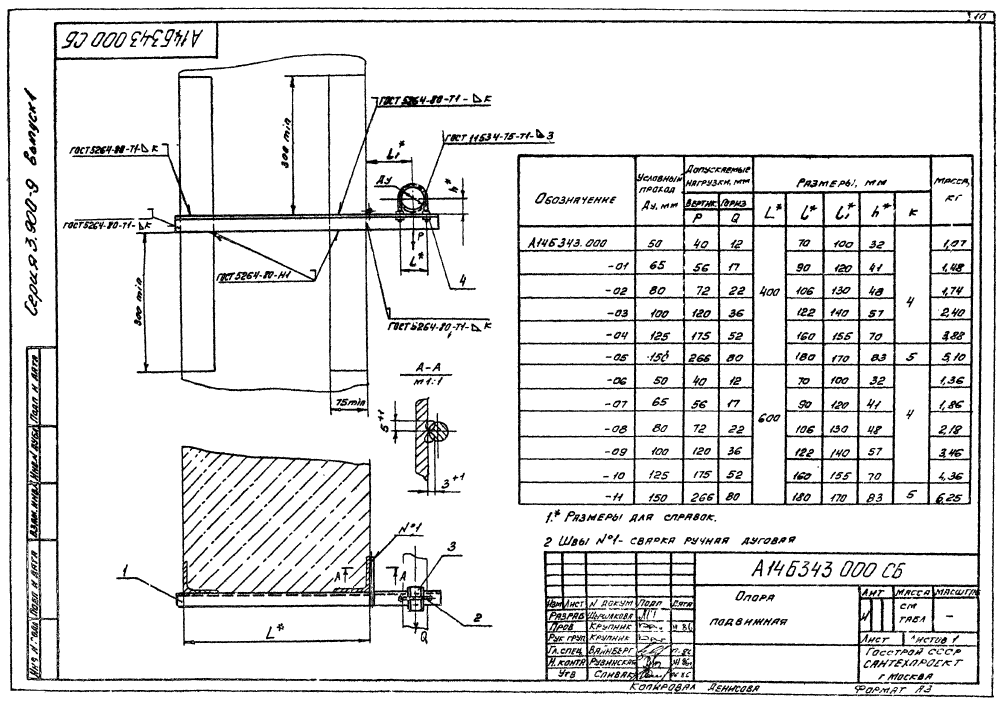

ООО "Изополимет Плюс" изготавливает опоры А14Б 343.000 серии 3.900-9. Изделие применяется в опорных конструкциях и средствах крепления трубопроводов с условным проходом 50-150 мм. Таблица содержит 12 исполнений. Допускаемая вертикальная нагрузка P составляет 40-266 кгс, горизонтальная Q - 12-80 кгс. Размер L - 400-600 мм, l - 70-180 мм, l1 - 100-170 мм, h - 32-83 мм, K - 4-5 мм. Масса - 1,07-6,25 кг.

Обозначение	Условный проход ДУ, мм	Допускаемая нагрузка, кгс		Размеры, мм					Масса, кг
		Вертикальн.	Горизонтальн.	Размеры, мм
		Р	Q	L	l	l₁	h	K
А14Б 343.000	50	40	12	400	70	100	32	4	1,07
А14Б 343.000-01	65	56	17	400	90	120	41	4	1,48
А14Б 343.000-02	80	72	22	400	106	130	48	4	1,74
А14Б 343.000-03	100	120	36	400	122	140	57	4	2,4
А14Б 343.000-04	125	175	52	400	160	155	70	4	3,88
А14Б 343.000-05	150	266	80	400	180	170	83	5	5,1
А14Б 343.000-06	50	40	12	600	70	100	32	4	1,36
А14Б 343.000-07	65	56	17	600	90	120	41	4	1,86
А14Б 343.000-08	80	72	22	600	106	130	48	4	2,18
А14Б 343.000-09	100	120	36	600	122	140	57	4	3,46
А14Б 343.000-10	125	175	52	600	160	155	70	4	4,36
А14Б 343.000-11	150	266	80	600	180	170	83	5	6,25
