Опора А14Б 352.000

Name: А14Б 352.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

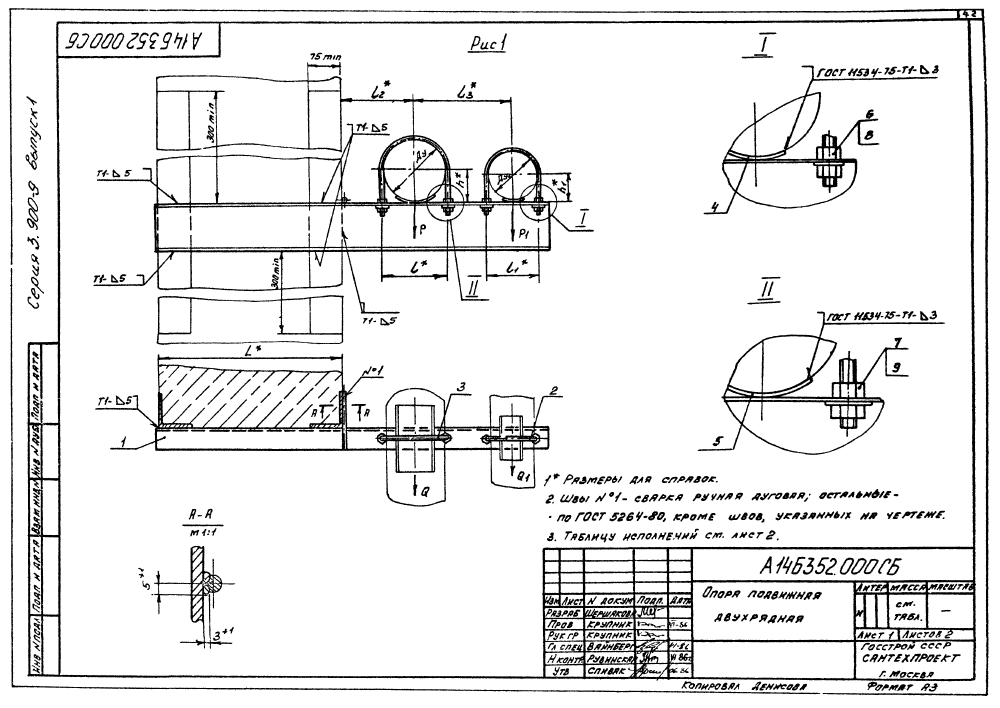

ООО "Изополимет Плюс" изготавливает опоры А14Б 352.000 серии 3.900-9. Изделие применяется в узлах крепления с двумя условными проходами и исполнениями по рисункам 1 и 2. Таблица содержит 18 исполнений для Ду 125-250 мм и Ду1 100-150 мм. Вертикальные нагрузки P и P1 составляют 175-840 и 120-266 кгс, горизонтальные Q и Q1 - 52-252 и 36-80 кгс. Размер L - 400-600 мм, h - 70-140 мм. Масса - 9,24-23,21 кг.

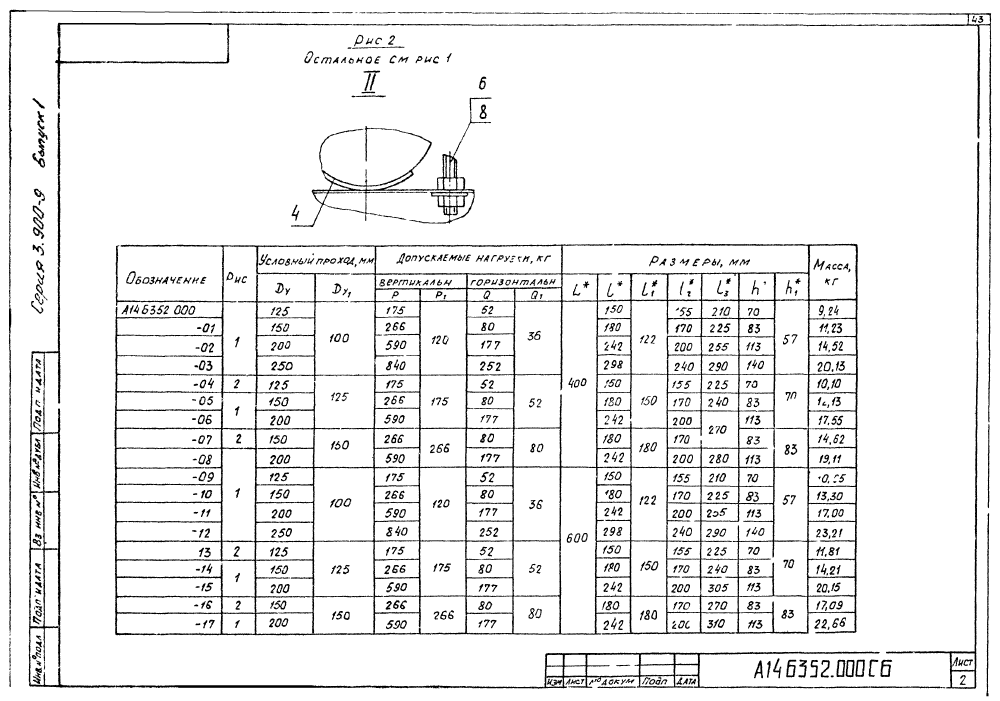

Обозначение	Рис.	Условный проход, мм		Допускаемые нагрузки, кгс				Размеры, мм							Масса, кг
		Условный проход, мм		Вертикальные		Горизонтальные		Размеры, мм
		Ду	Ду₁	Р	Р₁	Q	Q₁	L	l	l₁	l₂	l₃	h	h₁
А14Б 352.000	1	125	100	175	120	52	36	400	150	122	155	210	70	57	9,24
А14Б 352.000-01	1	150	100	266	120	80	36	400	180	122	170	225	83	57	11,23
А14Б 352.000-02	1	200	100	590	120	177	36	400	242	122	200	255	113	57	14,52
А14Б 352.000-03	1	250	100	840	120	252	36	400	298	122	240	290	140	57	20,13
А14Б 352.000-04	2	125	125	175	175	52	52	400	150	150	170	225	70	70	10,1
А14Б 352.000-05	1	150	125	266	175	80	52	400	180	150	200	240	83	70	12,13
А14Б 352.000-06	1	200	125	590	175	177	52	400	242	150	240	270	113	70	17,55
А14Б 352.000-07	2	150	150	266	266	80	80	400	180	180	170	270	83	83	14,62
А14Б 352.000-08	1	200	150	590	266	177	80	400	242	180	200	280	113	83	19,11
А14Б 352.000-09	1	125	100	175	120	52	36	600	150	122	155	210	70	57	10,25
А14Б 352.000-10	1	150	100	266	120	80	36	600	180	122	170	225	83	57	13,3
А14Б 352.000-11	1	200	100	590	120	177	36	600	242	122	200	255	113	57	17
А14Б 352.000-12	1	250	100	840	120	252	36	600	298	122	240	290	140	57	23,21
А14Б 352.000-13	2	125	125	175	175	52	52	600	150	150	155	225	70	70	11,81
А14Б 352.000-14	1	150	125	266	175	80	52	600	180	150	170	240	83	70	14,21
А14Б 352.000-15	1	200	125	590	175	177	52	600	242	150	200	305	113	70	20,15
А14Б 352.000-16	2	150	150	266	266	80	80	600	180	180	170	270	83	83	17,09
А14Б 352.000-17	1	200	150	590	266	177	80	600	242	180	200	310	113	83	22,66
