Опора А14Б 344.000
Категория
Опоры трубопроводов
Серия
Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов
Базовая стоимость
от 10 руб
Описание изделия

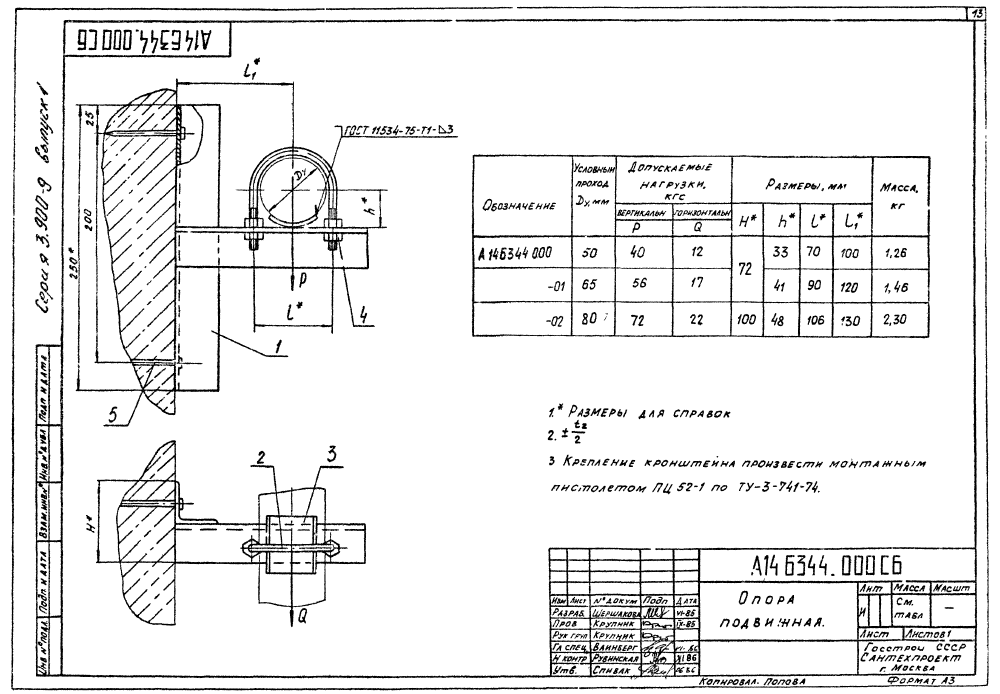

ООО "Изополимет Плюс" изготавливает опоры А14Б 344.000 серии 3.900-9 для крепления трубопроводов. Изделие применяется в опорных узлах малых условных проходов. В таблице указаны 3 исполнения для Ду 50-80 мм. Допускаемая вертикальная нагрузка P составляет 40-72 кгс, горизонтальная Q - 12-22 кгс. Размер H - 72-100 мм, h - 33-48 мм, l - 70-106 мм, l1 - 100-130 мм. Масса изделий - 1,26-2,30 кг.
| Обозначение | Условный проход ДУ, мм | Допускаемая нагрузка, кгс | Размеры, мм | Масса, кг | ||||
|---|---|---|---|---|---|---|---|---|
| Вертикальн. | Горизонтальн. | |||||||
| Р | Q | Н | h | l | l₁ | |||
| А14Б 344.000 | 50 | 40 | 12 | 72 | 33 | 70 | 100 | 1,26 |
| А14Б 344.000-01 | 65 | 56 | 17 | 72 | 41 | 90 | 120 | 1,46 |
| А14Б 344.000-02 | 80 | 72 | 22 | 100 | 48 | 106 | 130 | 2,3 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
