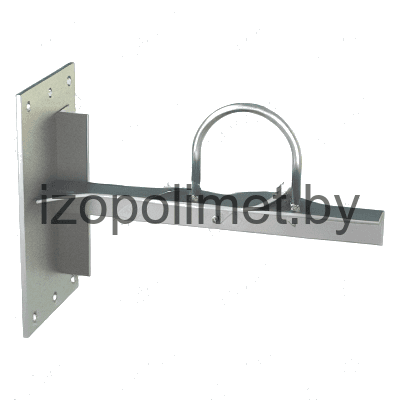

Опора А14Б 345.000
Категория
Опоры трубопроводов
Серия
Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов
Базовая стоимость
от 10 руб
Описание изделия

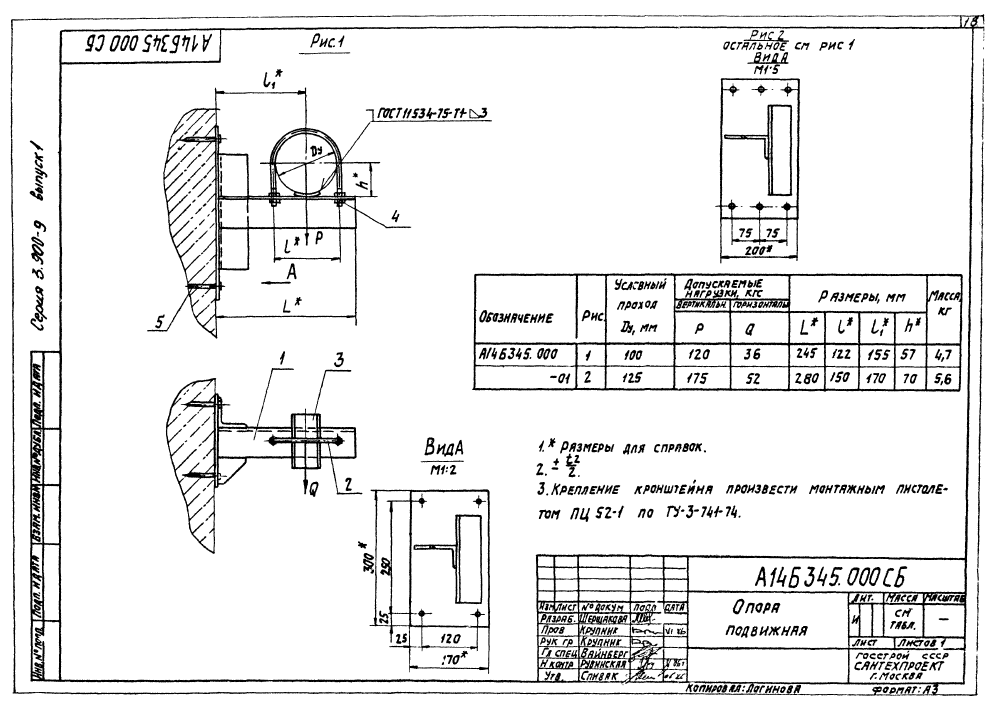

ООО "Изополимет Плюс" изготавливает опоры А14Б 345.000 серии 3.900-9. Изделие применяется в опорных конструкциях и средствах крепления трубопроводов для Ду 100-125 мм. В таблице приведены 2 исполнения по рисункам 1 и 2. Допускаемая вертикальная нагрузка P составляет 120-175 кгс, горизонтальная Q - 36-52 кгс. Размер L - 245-280 мм, l - 122-150 мм, l1 - 155-170 мм, h - 57-70 мм. Масса - 4,7-5,6 кг.
| Обозначение | Рис. | Условный проход ДУ, мм | Допускаемая нагрузка, кгс | Размеры, мм | Масса, кг | ||||
|---|---|---|---|---|---|---|---|---|---|
| Вертикальн. | Горизонтальн. | ||||||||
| Р | Q | L | l | l₁ | h | ||||
| А14Б 345.000 | 1 | 100 | 120 | 36 | 245 | 122 | 155 | 57 | 4,7 |
| А14Б 345.000-01 | 2 | 125 | 175 | 52 | 280 | 150 | 170 | 70 | 5,6 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
