Опора А14Б 346.000
Категория
Опоры трубопроводов
Серия
Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов
Базовая стоимость
от 10 руб
Описание изделия
ООО "Изополимет Плюс" изготавливает опоры А14Б 346.000 серии 3.900-9 для опорных конструкций и средств крепления трубопроводов. Изделие применяется для трубопроводов с наружным диаметром Дн 20-160 мм. В таблице приведены 11 исполнений. Допускаемая нагрузка P составляет 20-35 кгс, размер L - 160-275 мм, L1 - 80-165 мм, H - 200-300 мм, h - 150-250 мм. Масса изделий находится в диапазоне от 1,09 до 1,71 кг.

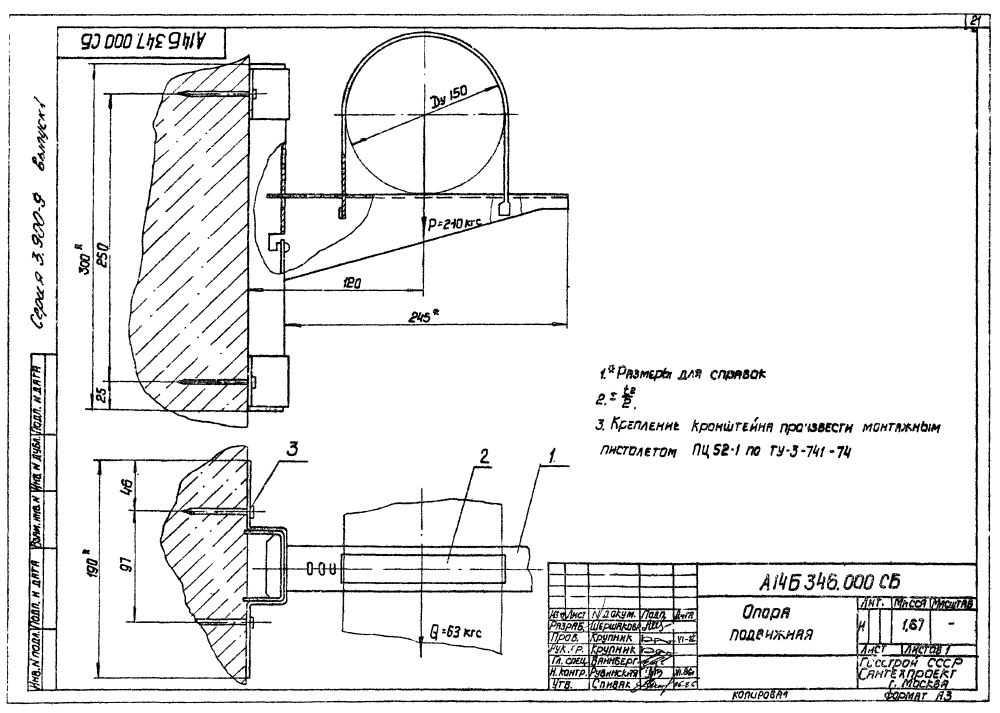

| Обозначение | Наружный диаметр трубопровода Дн, мм | Допускаемая нагрузка Р, кгс | Размеры, мм | Масса, кг | |||
|---|---|---|---|---|---|---|---|
| L | L₁ | Н | h | ||||
| А14Б 346.000 | 20 | 20 | 160 | 80 | 200 | 150 | 1,09 |
| А14Б 346.000-01 | 25 | 20 | 160 | 80 | 200 | 150 | 1,1 |
| А14Б 346.000-02 | 32 | 20 | 160 | 80 | 200 | 150 | 1,11 |
| А14Б 346.000-03 | 40 | 20 | 160 | 80 | 200 | 150 | 1,12 |
| А14Б 346.000-04 | 50 | 20 | 160 | 100 | 200 | 150 | 1,13 |
| А14Б 346.000-05 | 63 | 20 | 160 | 100 | 200 | 150 | 1,14 |
| А14Б 346.000-06 | 75 | 20 | 160 | 100 | 200 | 150 | 1,15 |
| А14Б 346.000-07 | 90 | 35 | 275 | 165 | 300 | 250 | 1,66 |
| А14Б 346.000-08 | 110 | 35 | 275 | 165 | 300 | 250 | 1,67 |
| А14Б 346.000-09 | 125 | 35 | 275 | 165 | 300 | 250 | 1,69 |
| А14Б 346.000-10 | 160 | 35 | 275 | 165 | 300 | 250 | 1,71 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
