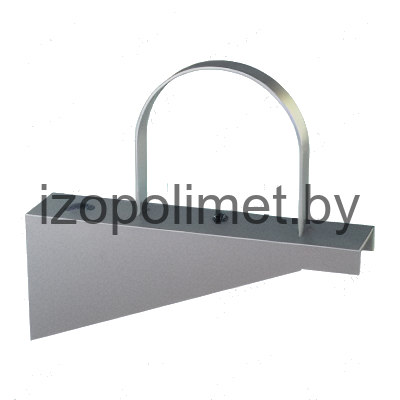

Опора А14Б 347.000
Категория
Опоры трубопроводов
Серия
Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов
Базовая стоимость
от 10 руб
Описание изделия

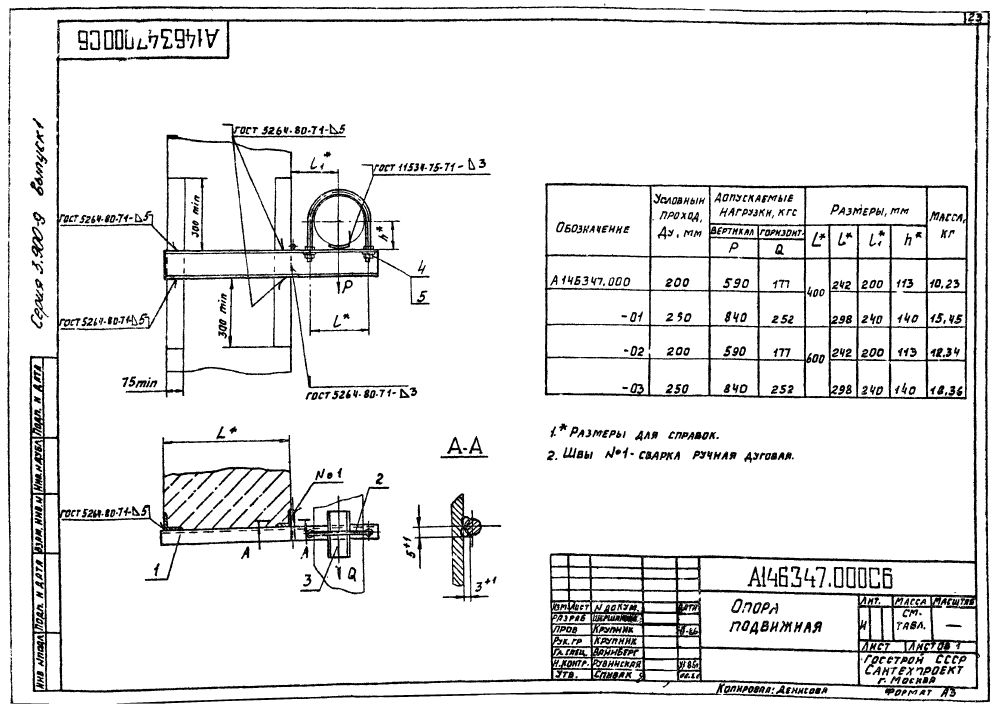

ООО "Изополимет Плюс" изготавливает опоры А14Б 347.000 серии 3.900-9. Изделие применяется в опорных конструкциях трубопроводов с условным проходом Ду 200-250 мм. В таблице указаны 4 исполнения. Допускаемая вертикальная нагрузка P составляет 530-840 кгс, горизонтальная Q - 177-252 кгс. Размер L - 400-600 мм, l - 242-298 мм, l1 - 200-240 мм, h - 113-140 мм. Масса опор - 10,23-18,36 кг.
| Обозначение | Условный проход ДУ, мм | Допускаемая нагрузка, кгс | Размеры, мм | Масса, кг | ||||
|---|---|---|---|---|---|---|---|---|
| Вертикальн. | Горизонтальн. | |||||||
| Р | Q | L | l | l₁ | h | |||
| А14Б 347.000 | 200 | 530 | 177 | 400 | 242 | 200 | 113 | 10,23 |
| А14Б 347.000-01 | 250 | 840 | 252 | 400 | 298 | 240 | 140 | 15,45 |
| А14Б 347.000-02 | 200 | 530 | 177 | 600 | 242 | 200 | 113 | 12,34 |
| А14Б 347.000-03 | 250 | 840 | 252 | 600 | 298 | 240 | 140 | 18,36 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
