Опора А14Б 351.000
Категория
Опоры трубопроводов
Серия
Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов
Базовая стоимость
от 10 руб
Описание изделия

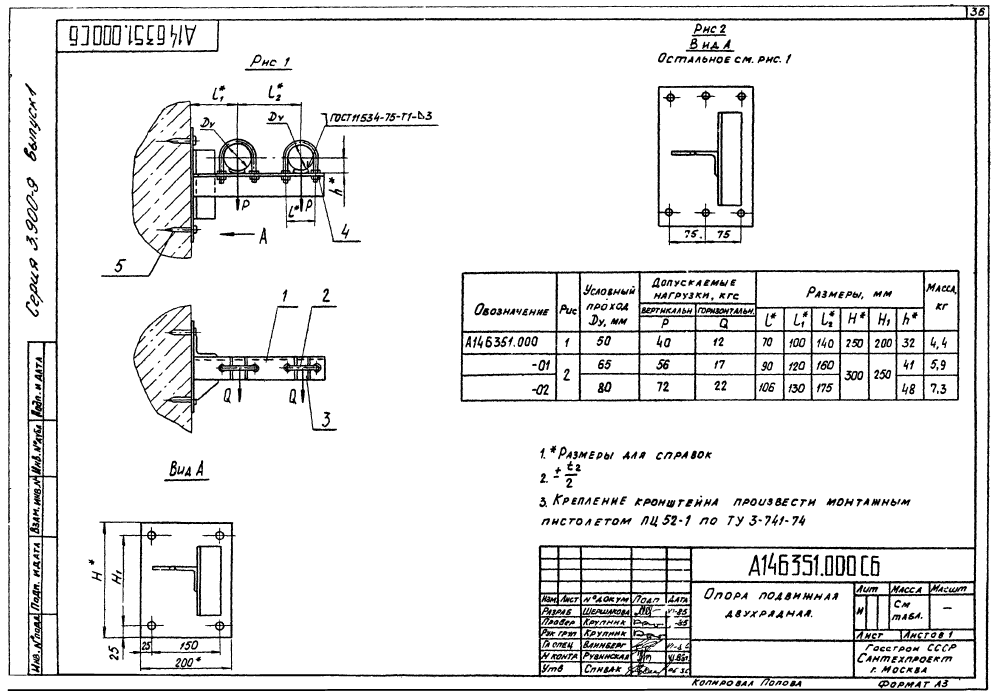

ООО "Изополимет Плюс" изготавливает опоры А14Б 351.000 серии 3.900-9. Изделие применяется для крепления трубопроводов Ду 50-80 мм по рисункам 1 и 2. В таблице приведены 3 исполнения. Допускаемая вертикальная нагрузка P составляет 40-72 кгс, горизонтальная Q - 12-22 кгс. Размер L - 70-106 мм, L1 - 100-130 мм, L2 - 140-175 мм, H - 250-300 мм, H1 - 200-250 мм, h - 32-48 мм. Масса - 4,4-7,3 кг.
| Обозначение | Рис. | Условный проход ДУ, мм | Допускаемая нагрузка, кгс | Размеры, мм | Масса, кг | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Вертикальн. | Горизонтальн. | ||||||||||
| Р | Q | L | L₁ | L₂ | Н | Н₁ | h | ||||
| А14Б 351.000 | 1 | 50 | 40 | 12 | 70 | 100 | 140 | 250 | 200 | 32 | 4,4 |
| А14Б 351.000-01 | 2 | 65 | 56 | 17 | 90 | 120 | 160 | 300 | 250 | 41 | 5,9 |
| А14Б 351.000-02 | 2 | 80 | 72 | 22 | 106 | 130 | 175 | 300 | 250 | 48 | 7,3 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
