Опора А14Б 354.000
Категория
Опоры трубопроводов
Серия
Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов
Базовая стоимость
от 10 руб
Описание изделия

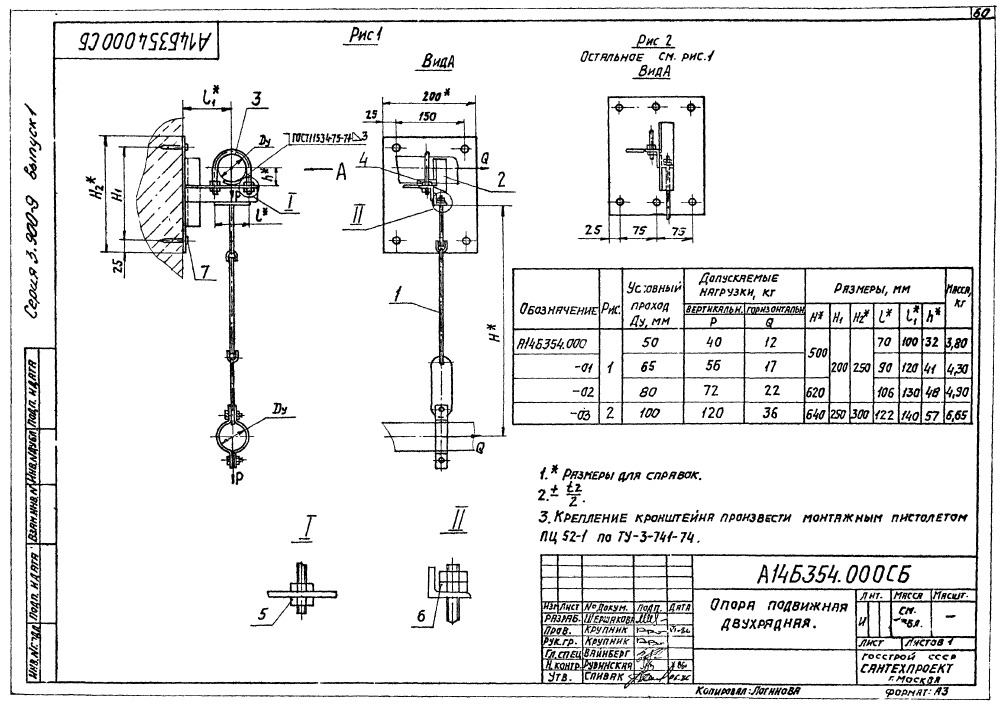

ООО "Изополимет Плюс" изготавливает опоры А14Б 354.000 серии 3.900-9. Изделие применяется в опорных узлах трубопроводов Ду 50-100 мм. Таблица содержит 4 исполнения по рисункам 1 и 2. Допускаемая вертикальная нагрузка P составляет 40-120 кгс, горизонтальная Q - 12-36 кгс. Размер H - 500-640 мм, H1 - 200-250 мм, H2 - 250-300 мм, l - 70-122 мм, l1 - 100-140 мм, h - 32-56 мм. Масса - 3,8-6,65 кг.
| Обозначение | Рис. | Условный проход ДУ, мм | Допускаемая нагрузка, кгс | Размеры, мм | Масса, кг | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Вертикальн. | Горизонтальн. | ||||||||||
| Р | Q | Н | Н₁ | Н₂ | l | l₁ | h | ||||
| А14Б 354.000 | 1 | 50 | 40 | 12 | 500 | 200 | 250 | 70 | 100 | 32 | 3,8 |
| А14Б 354.000-01 | 1 | 65 | 56 | 17 | 500 | 200 | 250 | 90 | 120 | 41 | 4,3 |
| А14Б 354.000-02 | 1 | 80 | 72 | 22 | 620 | 200 | 250 | 106 | 130 | 48 | 4,9 |
| А14Б 354.000-03 | 2 | 100 | 120 | 36 | 640 | 250 | 300 | 122 | 140 | 56 | 6,65 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
