Опора А14Б 355.000

Name: А14Б 355.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

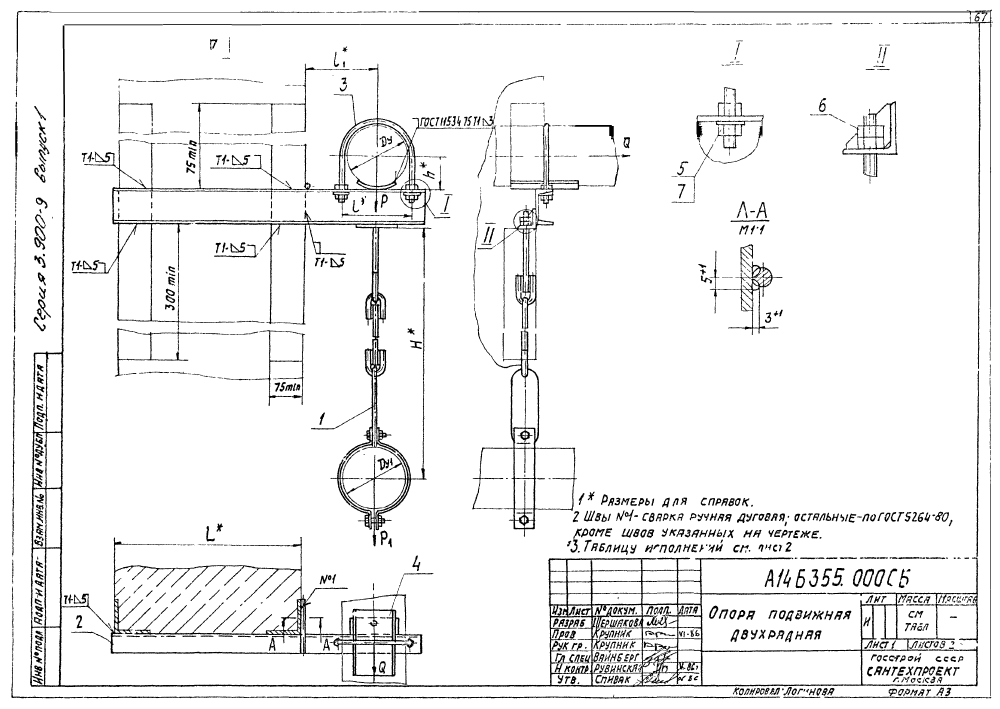

ООО "Изополимет Плюс" изготавливает опоры А14Б 355.000 серии 3.900-9. Изделие применяется для крепления трубопроводов с парой условных проходов Ду и Ду1. В таблице приведены 28 исполнений для Ду 125-250 мм и Ду1 100-250 мм. Вертикальные нагрузки P и P1 составляют 175-840 кгс и 120-840 кгс, горизонтальная Q - 52-252 кгс. Размер L - 400-600 мм, H - 640-800 мм, h - 70-140 мм. Масса - 8,1-30,2 кг.

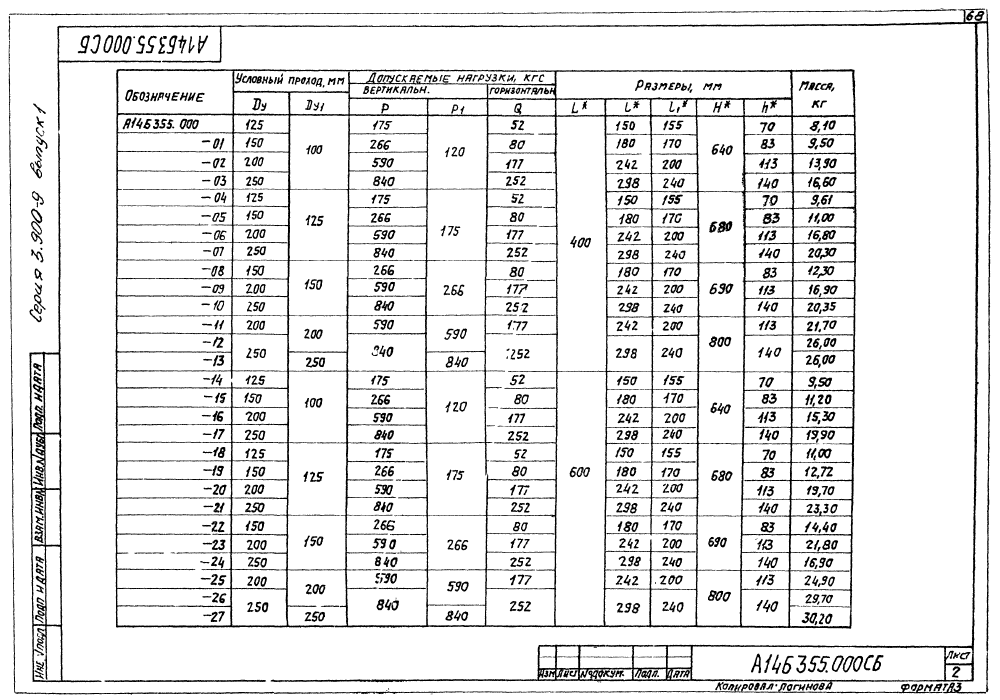

Обозначение	Условный проход, мм		Допускаемые нагрузки, кгс			Размеры, мм					Масса, кг
	Условный проход, мм		Вертикальн.		Горизонтальн.	Размеры, мм
	Ду	Ду₁	Р	Р₁	Q	L	l	l₁	Н	h
А14Б 355.000	125	100	175	120	52	400	150	155	640	70	8,1
А14Б 355.000-01	150	100	266	120	80	400	180	170	640	83	9,5
А14Б 355.000-02	200	100	590	120	177	400	242	200	640	113	13,9
А14Б 355.000-03	250	100	840	120	252	400	298	240	640	140	16,6
А14Б 355.000-04	125	125	175	175	52	400	150	155	680	70	9,61
А14Б 355.000-05	150	125	266	175	80	400	180	170	680	83	11
А14Б 355.000-06	200	125	590	175	177	400	242	200	680	113	16,8
А14Б 355.000-07	250	125	840	175	252	400	298	240	680	140	20,3
А14Б 355.000-08	150	150	266	266	80	400	180	170	690	83	12,3
А14Б 355.000-09	200	150	590	266	177	400	242	200	690	113	16,9
А14Б 355.000-10	250	150	840	266	252	400	298	240	690	140	20,35
А14Б 355.000-11	200	200	590	590	177	400	242	200	800	113	21,7
А14Б 355.000-12	200	200	840	590	252	400	298	240	800	140	26
А14Б 355.000-13	250	250	840	840	252	400	298	240	800	140	26
А14Б 355.000-14	125	100	175	120	52	600	150	155	640	70	9,5
А14Б 355.000-15	150	100	266	120	80	600	180	170	640	83	11,2
А14Б 355.000-16	200	100	590	120	177	600	242	200	640	113	15,3
А14Б 355.000-17	250	100	840	120	252	600	298	240	640	140	19,9
А14Б 355.000-18	125	125	175	175	52	600	150	155	680	70	11
А14Б 355.000-19	150	125	266	175	80	600	180	170	680	83	12,72
А14Б 355.000-20	200	125	590	175	177	600	242	200	680	113	19,7
А14Б 355.000-21	250	125	840	175	252	600	298	240	680	140	23,3
А14Б 355.000-22	150	150	266	266	80	600	180	170	690	83	14,4
А14Б 355.000-23	200	150	590	266	177	600	242	200	690	113	21,8
А14Б 355.000-24	250	150	840	266	252	600	298	240	690	140	16,9
А14Б 355.000-25	200	200	590	590	177	600	242	200	800	113	24,9
А14Б 355.000-26	200	200	840	590	252	600	298	240	800	140	29,7
А14Б 355.000-27	250	250	840	840	252	600	298	240	800	140	30,2
