Опора А14Б 357.000
Категория
Опоры трубопроводов
Серия
Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов
Базовая стоимость
от 10 руб
Описание изделия

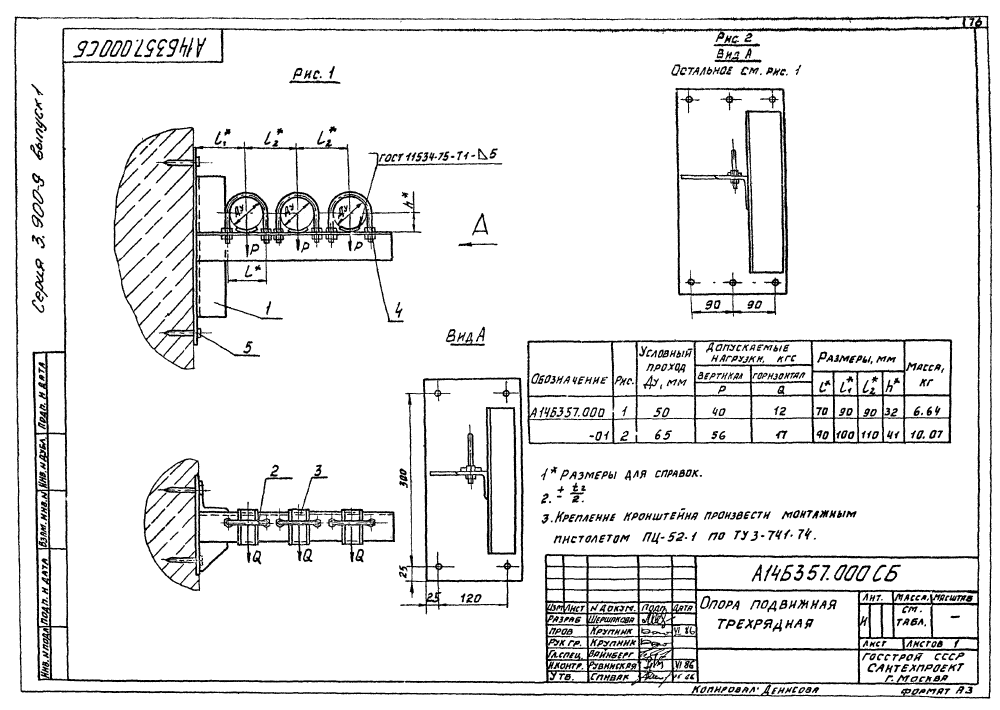

ООО "Изополимет Плюс" изготавливает опоры А14Б 357.000 серии 3.900-9. Изделие применяется в средствах крепления трубопроводов малых условных проходов. Таблица содержит 2 исполнения по рисункам 1 и 2 для Ду 50-65 мм. Вертикальная нагрузка P составляет 40-56 кгс, горизонтальная Q - 12-17 кгс. Размер l - 70-90 мм, l1 - 90-100 мм, l2 - 90-110 мм, h - 32-41 мм. Масса опор - 6,64-10,07 кг.
| Обозначение | Рис. | Условный проход ДУ, мм | Допускаемая нагрузка, кгс | Размеры, мм | Масса, кг | ||||
|---|---|---|---|---|---|---|---|---|---|
| Вертикальн. | Горизонтальн. | ||||||||
| Р | Q | l | l₁ | l₂ | h | ||||
| А14Б 357.000 | 1 | 50 | 40 | 12 | 70 | 90 | 90 | 32 | 6,64 |
| А14Б 357.000-01 | 2 | 65 | 56 | 17 | 90 | 100 | 110 | 41 | 10,07 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
Похожая продукция
от 10 руб

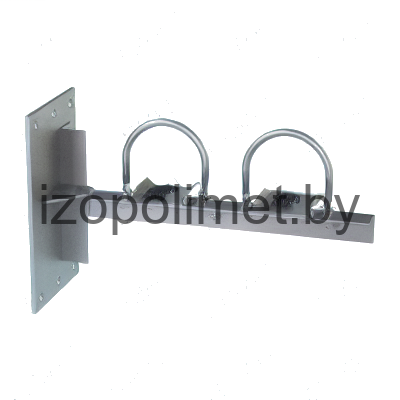

А14Б 351.000
Опора А14Б 351.000
от 10 руб

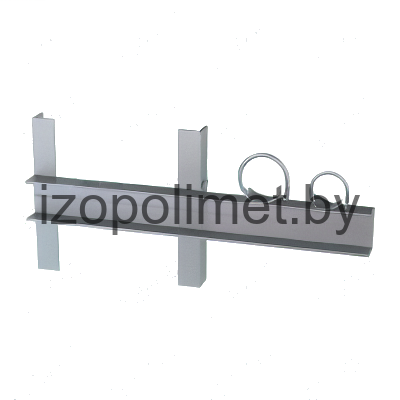

А14Б 352.000
Опора А14Б 352.000
от 10 руб

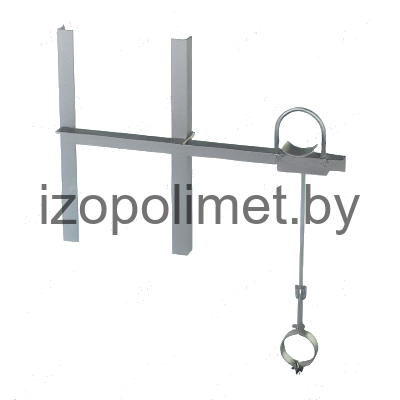

А14Б 353.000
Опора А14Б 353.000
от 10 руб

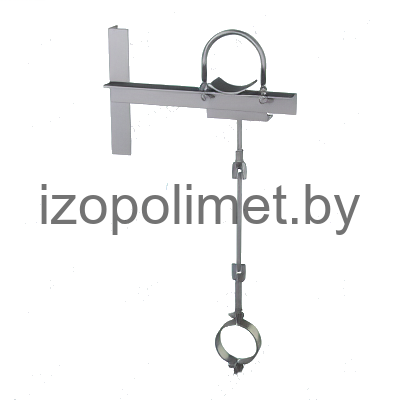

А14Б 354.000
Опора А14Б 354.000
от 10 руб

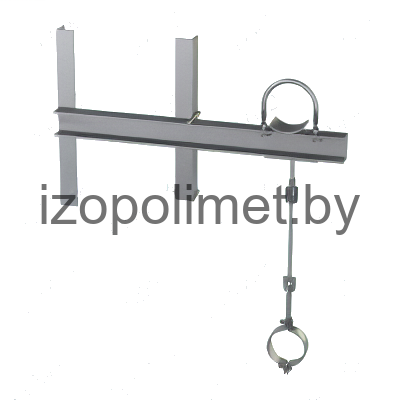

А14Б 355.000
Опора А14Б 355.000
от 10 руб

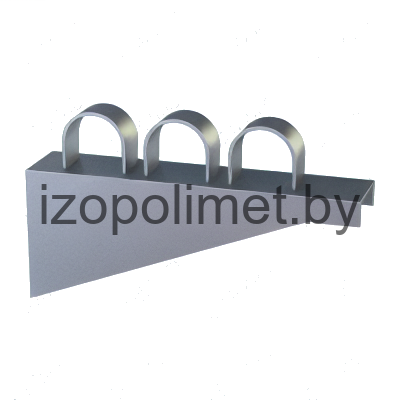

А14Б 356.000
Опора А14Б 356.000
от 10 руб

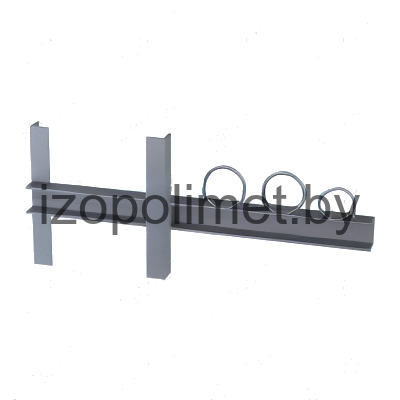

А14Б 358.000
Опора А14Б 358.000
от 10 руб

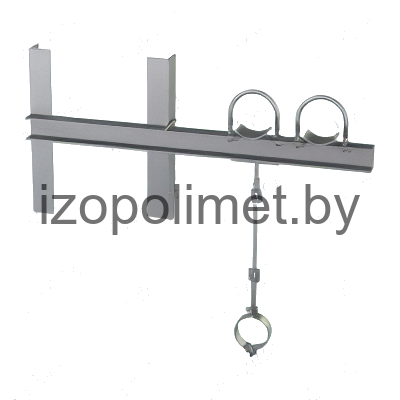

А14Б 359.000
Опора А14Б 359.000
от 10 руб

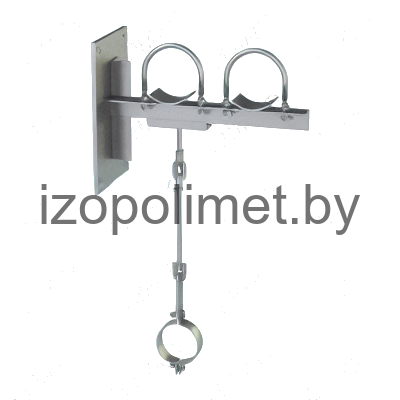

А14Б 360.000
Опора А14Б 360.000
от 10 руб

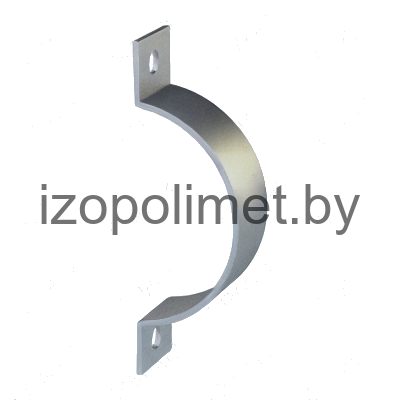

А14Б 361.000
Опора А14Б 361.000
от 10 руб

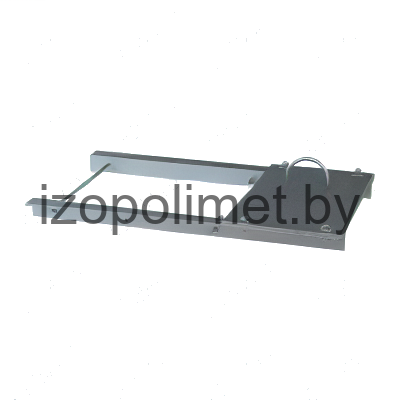

А14Б 362.000
