Опора А14Б 358.000

Name: А14Б 358.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

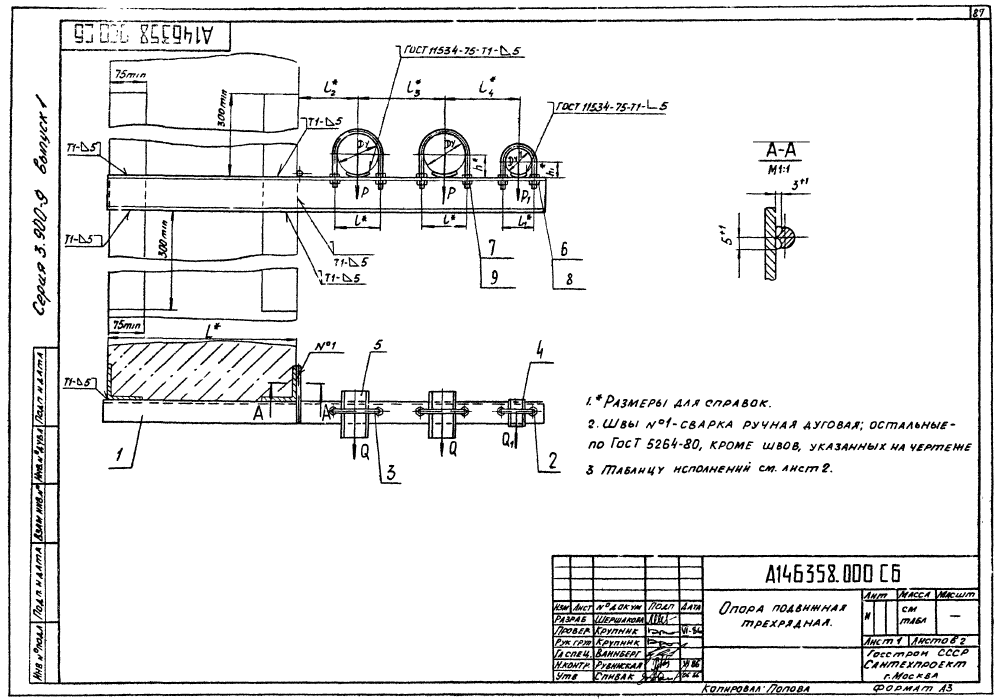

ООО "Изополимет Плюс" изготавливает опоры А14Б 358.000 серии 3.900-9. Изделие применяется в креплениях трубопроводов с двумя условными проходами. В таблице приведены 26 исполнений для Ду 80-200 мм и Ду1 50-100 мм. Вертикальные нагрузки P и P1 составляют 72-590 и 40-120 кгс, горизонтальные Q и Q1 - 22-177 и 12-36 кгс. Размер L - 400-600 мм, l - 106-242 мм, l1 - 70-122 мм, l2 - 130-200 мм. Масса - 8,0-37,9 кг.

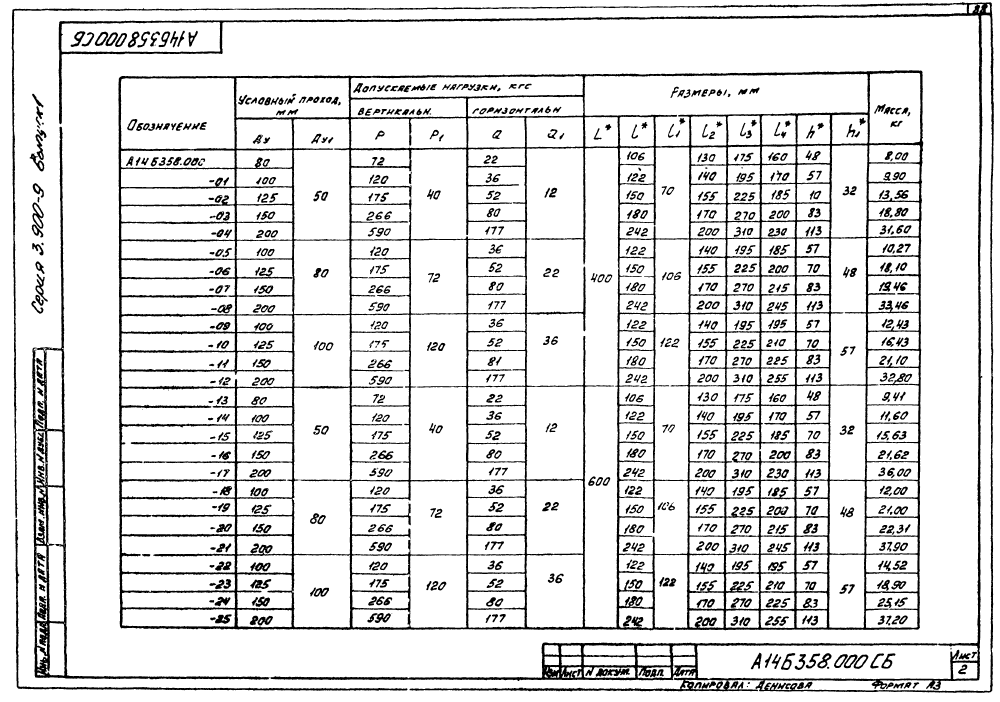

Обозначение	Условный проход, мм		Допускаемые нагрузки, кгс				Размеры, мм								Масса, кг
	Условный проход, мм		Вертикальные		Горизонтальные		Размеры, мм
	Ду	Ду₁	Р	Р₁	Q	Q₁	L	l	l₁	l₂	l₃	l₄	h	h₁
А14Б 358.000	80	50	72	40	22	12	400	106	70	130	175	160	48	32	8
А14Б 358.000-01	100	50	120	40	36	12	400	122	70	140	195	170	57	32	9,9
А14Б 358.000-02	125	50	175	40	52	12	400	150	70	155	225	185	70	32	13,56
А14Б 358.000-03	150	50	266	40	80	12	400	180	70	170	270	200	83	32	18,8
А14Б 358.000-04	200	50	590	40	177	12	400	242	70	200	310	230	113	32	31,6
А14Б 358.000-05	100	80	120	72	36	22	400	122	106	140	195	185	57	48	10,27
А14Б 358.000-06	125	80	175	72	52	22	400	150	106	155	225	200	70	48	18,1
А14Б 358.000-07	150	80	266	72	80	22	400	180	106	170	270	215	83	48	19,46
А14Б 358.000-08	200	80	590	72	177	22	400	242	106	200	310	245	113	48	33,46
А14Б 358.000-09	100	100	120	120	36	36	400	122	122	140	195	195	57	57	12,43
А14Б 358.000-10	125	100	175	120	52	36	400	150	122	155	225	210	70	57	16,43
А14Б 358.000-11	150	100	266	120	80	36	400	180	122	170	270	225	83	57	21,1
А14Б 358.000-12	200	100	590	120	177	36	400	242	122	200	310	255	113	57	32,8
А14Б 358.000-13	80	50	72	40	22	12	600	106	70	130	175	160	48	32	9,41
А14Б 358.000-14	100	50	120	40	36	12	600	122	70	140	195	170	57	32	11,6
А14Б 358.000-15	125	50	175	40	52	12	600	150	70	155	225	185	70	32	15,63
А14Б 358.000-16	150	50	266	40	80	12	600	180	70	170	270	200	83	32	21,62
А14Б 358.000-17	200	50	590	40	177	12	600	242	70	200	310	230	113	32	36
А14Б 358.000-18	100	80	120	72	36	22	600	122	106	140	195	185	57	48	12
А14Б 358.000-19	125	80	175	72	52	22	600	150	106	155	225	200	70	48	21
А14Б 358.000-20	150	80	266	72	80	22	600	180	106	170	270	215	83	48	22,31
А14Б 358.000-21	200	80	590	72	177	22	600	242	106	200	310	245	113	48	37,9
А14Б 358.000-22	100	100	120	120	36	36	600	122	122	140	195	195	57	57	14,52
А14Б 358.000-23	125	100	175	120	52	36	600	150	122	155	225	210	70	57	18,9
А14Б 358.000-24	150	100	266	120	80	36	600	180	122	170	270	225	83	57	25,15
А14Б 358.000-25	200	100	590	120	177	36	600	242	122	200	310	255	113	57	37,2
