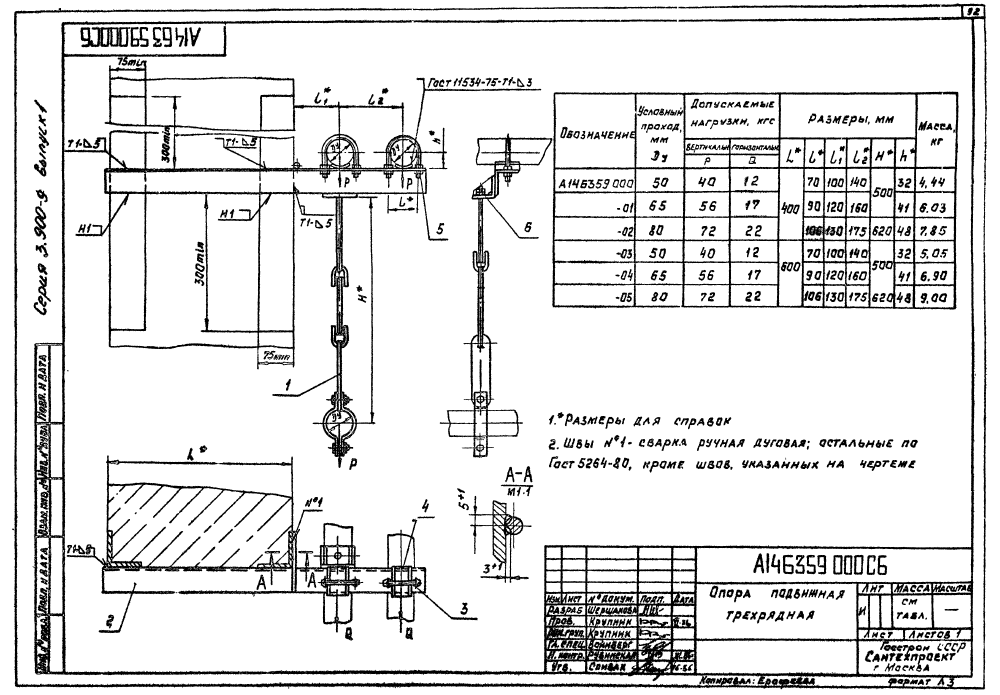

Опора А14Б 359.000
Категория
Опоры трубопроводов
Серия
Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов
Базовая стоимость
от 10 руб
Описание изделия
ООО "Изополимет Плюс" изготавливает опоры А14Б 359.000 серии 3.900-9. Изделие применяется для крепления трубопроводов Ду 50-80 мм. В таблице указаны 6 исполнений. Допускаемая вертикальная нагрузка P составляет 40-72 кгс, горизонтальная Q - 12-22 кгс. Размер L - 400-600 мм, l - 70-106 мм, l1 - 100-130 мм, l2 - 140-175 мм, H - 500-620 мм, h - 32-48 мм. Масса изделий - 4,44-9,00 кг.
| Обозначение | Условный проход ДУ, мм | Допускаемая нагрузка, кгс | Размеры, мм | Масса, кг | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Вертикальн. | Горизонтальн. | |||||||||
| Р | Q | L | l | l₁ | l₂ | Н | h | |||
| А14Б 359.000 | 50 | 40 | 12 | 400 | 70 | 100 | 140 | 500 | 32 | 4,44 |
| А14Б 359.000-01 | 65 | 56 | 17 | 400 | 90 | 120 | 160 | 500 | 41 | 6,03 |
| А14Б 359.000-02 | 80 | 72 | 22 | 400 | 106 | 130 | 175 | 620 | 48 | 7,85 |
| А14Б 359.000-03 | 50 | 40 | 12 | 600 | 70 | 100 | 140 | 500 | 32 | 5,05 |
| А14Б 359.000-04 | 65 | 56 | 17 | 600 | 90 | 120 | 160 | 500 | 41 | 6,9 |
| А14Б 359.000-05 | 80 | 72 | 22 | 600 | 106 | 130 | 175 | 620 | 48 | 9 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
