Опора А14Б 386.000
Категория
Опоры трубопроводов
Серия
Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов
Базовая стоимость
от 10 руб
Описание изделия

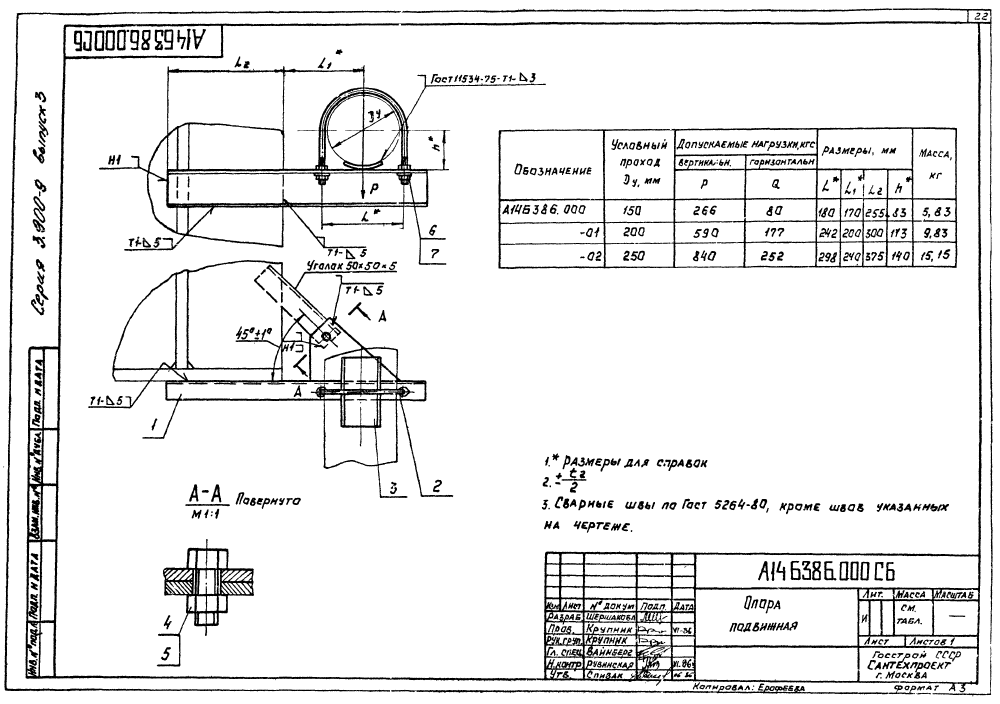

ООО "Изополимет Плюс" изготавливает опоры А14Б 386.000 серии 3.900-9 для трубопроводов Ду 150-250 мм. Изделие используется в опорных узлах, где по проекту учитываются как вертикальные, так и горизонтальные нагрузки. Таблица содержит 3 исполнения. Размер L составляет 180-298 мм, L1 - 170-240 мм, L2 - 255-375 мм, h - 83-140 мм. Допускаемая вертикальная нагрузка P указана 266-840 кгс, горизонтальная Q - 80-252 кгс. Масса опор - 5,83-15,15 кг.
| Обозначение | Усл. проход Ду, мм | Размеры, мм | Дополн. нагрузка, кгс | Масса, кг | ||||
|---|---|---|---|---|---|---|---|---|
| Вертик. | Горизонт. | |||||||
| L | L₁ | L₂ | h | Р | Q | |||
| А14Б 386.000 | 150 | 180 | 170 | 255 | 83 | 266 | 80 | 5,83 |
| А14Б 386.000-01 | 200 | 242 | 200 | 300 | 113 | 590 | 177 | 9,83 |
| А14Б 386.000-02 | 250 | 298 | 240 | 375 | 140 | 840 | 252 | 15,15 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
