Опора А14Б 383.000
Описание изделия
ООО "Изополимет Плюс" изготавливает опоры А14Б 383.000 серии 3.900-9 для трубопроводов Ду 150-250 мм. Изделие применяется в опорных конструкциях, где требуется передача вертикальных и горизонтальных нагрузок при ограниченных габаритах. Таблица содержит 3 исполнения. Размер L составляет 180-298 мм, L1 - 170-240 мм, H - 160-310 мм, H1 - 88-132 мм, h - 83-140 мм. Допускаемая вертикальная нагрузка P указана 266-840 кгс, горизонтальная Q - 80-252 кгс. Масса - 3,9-11,6 кг.

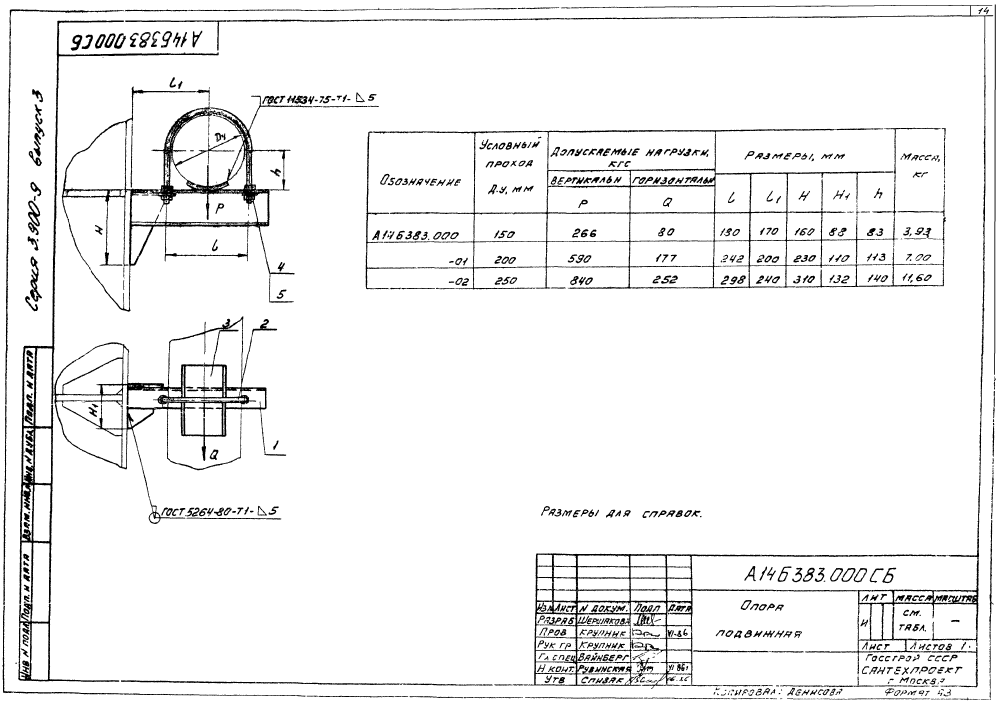

| Обозначение | Усл. проход Ду, мм | Размеры, мм | Дополн. нагрузка, кгс | Масса, кг | |||||
|---|---|---|---|---|---|---|---|---|---|
| Вертик. | Горизонт. | ||||||||
| L | L₁ | H | H₁ | h | Р | Q | |||
| А14Б 383.000 | 150 | 180 | 170 | 160 | 88 | 83 | 266 | 80 | 3,9 |
| А14Б 383.000-01 | 200 | 242 | 200 | 230 | 110 | 113 | 590 | 177 | 7,0 |
| А14Б 383.000-02 | 250 | 298 | 240 | 310 | 132 | 140 | 840 | 252 | 11,6 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
