Опора А14Б 385.000
Категория
Опоры трубопроводов
Серия
Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов
Базовая стоимость
от 10 руб
Описание изделия

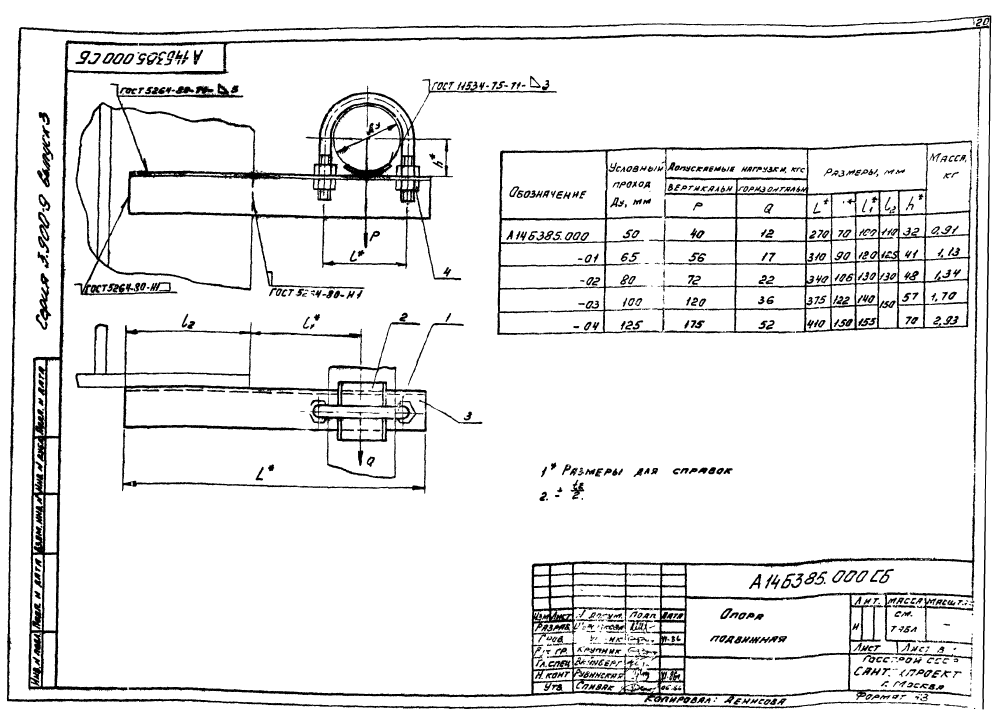

ООО "Изополимет Плюс" изготавливает опоры А14Б 385.000 серии 3.900-9. Изделие применяется для крепления трубопроводов Ду 50-125 мм. В таблице приведены 5 исполнений. Размер L составляет 270-410 мм, l - 70-150 мм, l1 - 100-153 мм, l2 - 110-150 мм, h - 32-70 мм. Допускаемая вертикальная нагрузка P находится в пределах 40-175 кгс, горизонтальная Q - 12-52 кгс. Масса изделий - 0,91-2,93 кг.
| Обозначение | Усл. проход Ду, мм | Размеры, мм | Дополн. нагрузка, кгс | Масса, кг | |||||
|---|---|---|---|---|---|---|---|---|---|
| Вертик. | Горизонт. | ||||||||
| L | l | l₁ | l₂ | h | Р | Q | |||
| А14Б 385.000 | 50 | 270 | 70 | 100 | 110 | 32 | 40 | 12 | 0,91 |
| А14Б 385.000-01 | 65 | 310 | 90 | 120 | 125 | 41 | 56 | 17 | 1,13 |
| А14Б 385.000-02 | 80 | 340 | 106 | 130 | 130 | 48 | 72 | 22 | 1,34 |
| А14Б 385.000-03 | 100 | 375 | 122 | 140 | 150 | 57 | 120 | 36 | 1,7 |
| А14Б 385.000-04 | 125 | 410 | 150 | 153 | 150 | 70 | 175 | 52 | 2,93 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
Похожая продукция
от 10 руб
А14Б 379.000
Опора А14Б 379.000
от 10 руб
А14Б 380.000
Опора А14Б 380.000
от 10 руб
А14Б 381.000

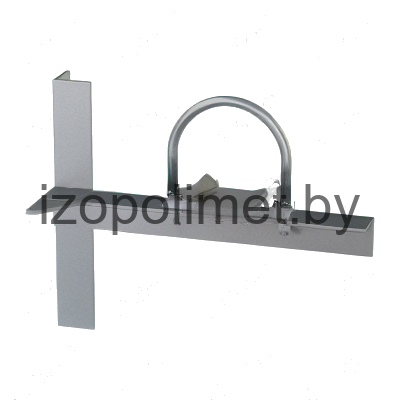

Опора А14Б 381.000
от 10 руб
А14Б 382.000
Опора А14Б 382.000
от 10 руб
А14Б 383.000
Опора А14Б 383.000
от 10 руб
А14Б 384.000
Опора А14Б 384.000
от 10 руб
А14Б 386.000
Опора А14Б 386.000
от 10 руб
А14Б 387.000

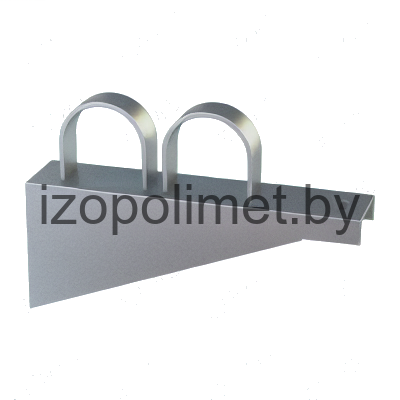

Опора А14Б 387.000
от 10 руб
А14Б 388.000

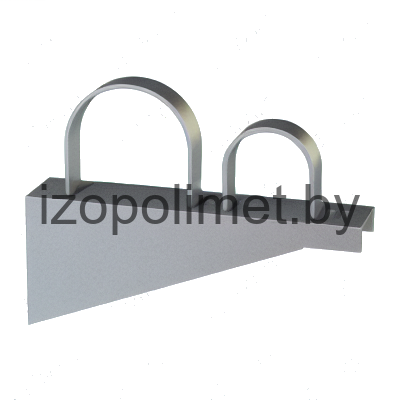

Опора А14Б 388.000
от 10 руб
А14Б 389.000

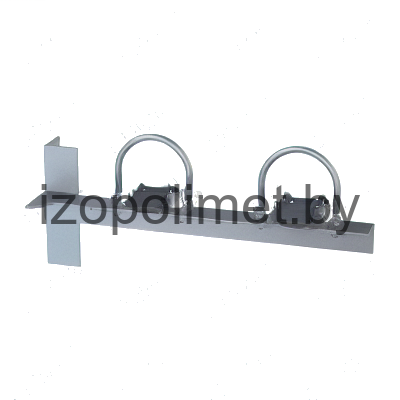

Опора А14Б 389.000
от 10 руб
А14Б 390.000

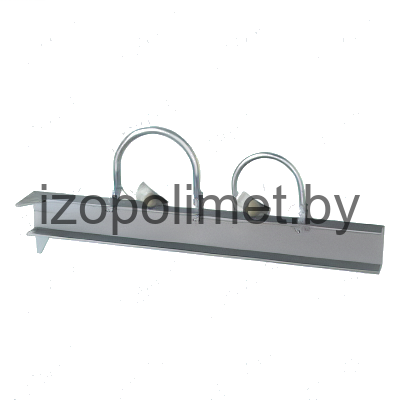

Опора А14Б 390.000
