Опора А14Б 381.000
Категория
Опоры трубопроводов
Серия
Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов
Базовая стоимость
от 10 руб
Описание изделия
ООО "Изополимет Плюс" изготавливает опоры А14Б 381.000 серии 3.900-9 для средств крепления трубопроводов малых и средних условных проходов. В таблице приведены 5 исполнений для Ду 50-125 мм. Размер L составляет 70-150 мм, L1 - 100-155 мм, H - 108-225 мм, h - 32-70 мм. Допускаемая вертикальная нагрузка P указана 40-175 кгс, горизонтальная Q - 12-52 кгс. Масса опор небольшая - от 0,9 до 4,1 кг, поэтому изделие удобно для компактных монтажных узлов.
| Обозначение | Усл. проход Ду, мм | Размеры, мм | Дополн. нагрузка, кгс | Масса, кг | ||||
|---|---|---|---|---|---|---|---|---|
| Вертик. | Горизонт. | |||||||
| L | L₁ | H | h | Р | Q | |||
| А14Б 381.000 | 50 | 70 | 100 | 108 | 32 | 40 | 12 | 0,9 |
| А14Б 381.000-01 | 65 | 90 | 120 | 108 | 41 | 56 | 17 | 1,1 |
| А14Б 381.000-02 | 80 | 106 | 130 | 150 | 48 | 72 | 22 | 1,9 |
| А14Б 381.000-03 | 100 | 122 | 140 | 150 | 57 | 120 | 36 | 2,0 |
| А14Б 381.000-04 | 125 | 150 | 155 | 225 | 70 | 175 | 52 | 4,1 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
Похожая продукция
от 10 руб

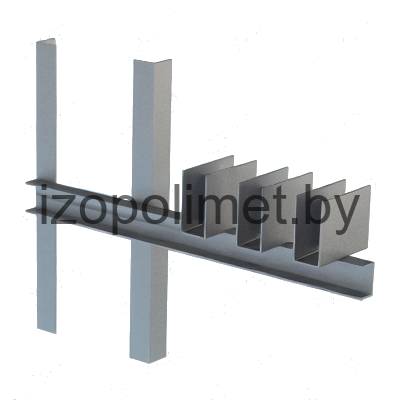

А14Б 375.000
Опора А14Б 375.000
от 10 руб

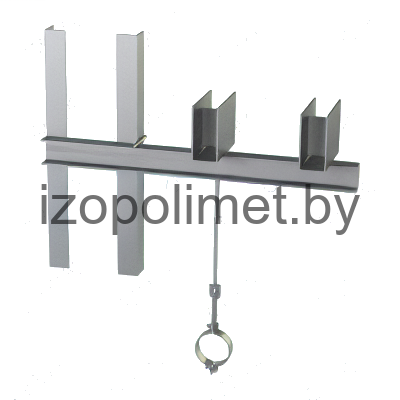

А14Б 376.000
Опора А14Б 376.000
от 10 руб

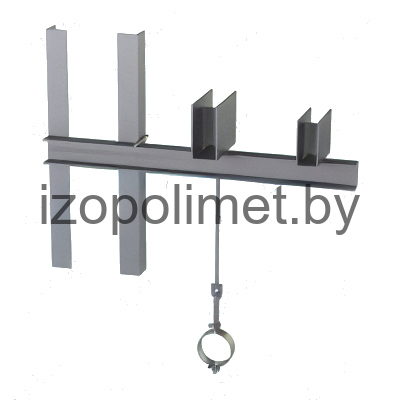

А14Б 377.000
Опора А14Б 377.000
от 10 руб

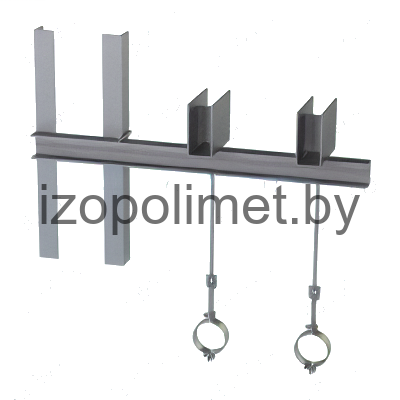

А14Б 378.000
Опора А14Б 378.000
от 10 руб

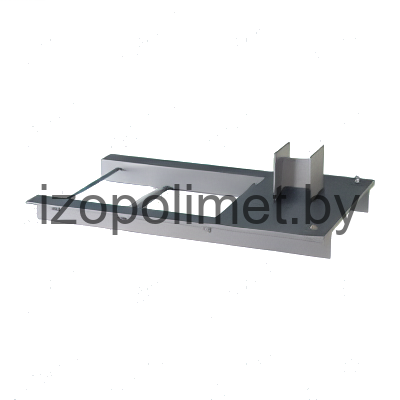

А14Б 379.000
Опора А14Б 379.000
от 10 руб

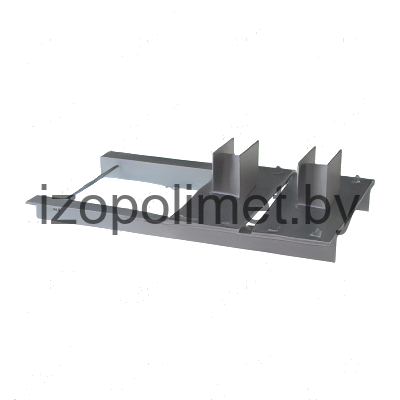

А14Б 380.000
Опора А14Б 380.000
от 10 руб

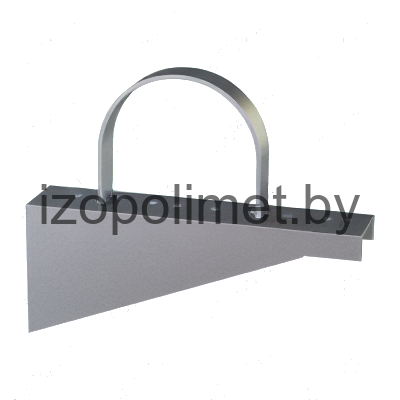

А14Б 382.000
Опора А14Б 382.000
от 10 руб

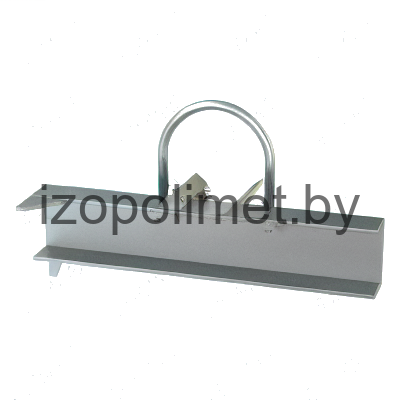

А14Б 383.000
