Опора А14Б 390.000

Name: А14Б 390.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

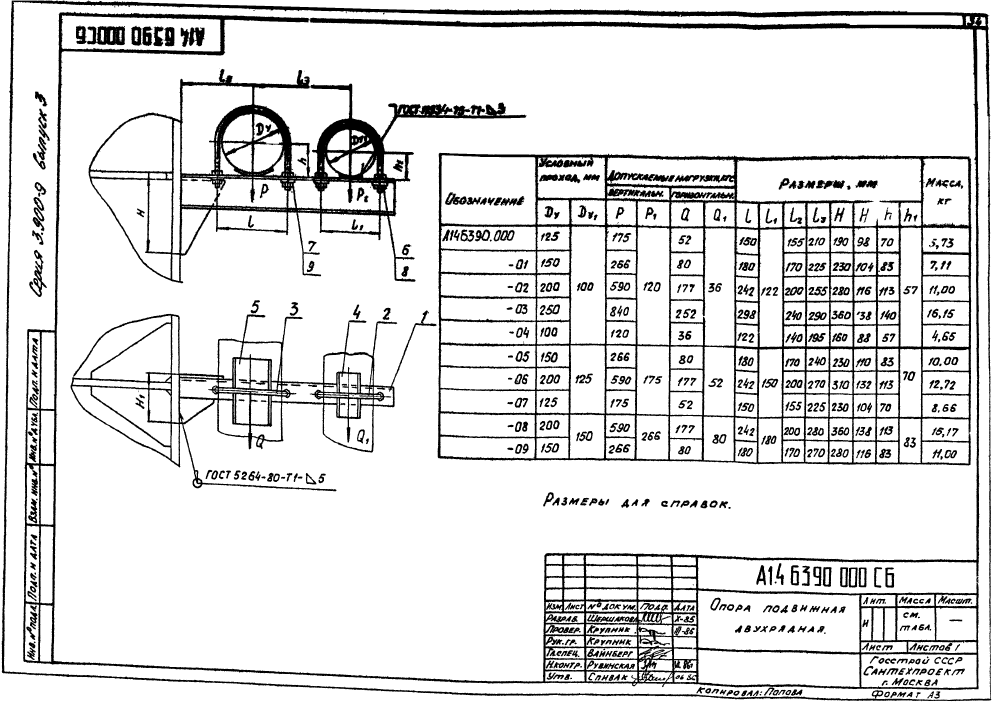

ООО "Изополимет Плюс" изготавливает опоры А14Б 390.000 серии 3.900-9 для трубопроводных узлов с двумя условными проходами. В таблице указаны 10 исполнений для сочетаний Ду 100-250 мм и Ду1 100-150 мм. Размеры L находятся в пределах 122-298 мм, L1 - 122-180 мм, L2 - 140-240 мм, L3 - 195-290 мм, H - 160-360 мм. Допускаемые вертикальные нагрузки P и P1 составляют 120-840 и 120-266 кгс, горизонтальные Q и Q1 - 36-252 и 36-80 кгс. Масса - 3,7-16,2 кг.

Обозначение	Усл. проход, мм		Размеры, мм								Дополн. нагрузка, кгс				Масса, кг
	Усл. проход, мм		Размеры, мм								Вертик.		Горизонт.
	Ду	Ду₁	L	L₁	L₂	L₃	H	H₁	h	h₁	Р	Р₁	Q	Q₁
А14Б 390.000	125	100	150	122	155	210	190	98	70	57	175	120	52	36	3,7
А14Б 390.000-01	150	100	180	122	170	225	230	104	83	57	266	120	80	36	7,1
А14Б 390.000-02	200	100	242	122	200	255	280	116	113	57	590	120	177	36	11,0
А14Б 390.000-03	250	100	298	122	240	290	360	138	140	57	840	120	252	36	16,2
А14Б 390.000-04	100	100	122	122	140	195	160	88	57	57	120	120	36	36	4,7
А14Б 390.000-05	150	125	180	150	170	240	230	110	83	70	266	175	80	52	10,0
А14Б 390.000-06	200	125	242	150	200	270	310	132	113	70	590	175	177	52	12,7
А14Б 390.000-07	125	125	150	150	155	225	230	104	70	70	175	175	52	52	8,7
А14Б 390.000-08	200	150	242	180	200	280	360	138	113	83	590	266	177	80	15,2
А14Б 390.000-09	150	150	180	180	170	270	280	116	83	83	266	266	80	80	11,0
