Опора А14Б 389.000
Категория
Опоры трубопроводов
Серия
Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов
Базовая стоимость
от 10 руб
Описание изделия

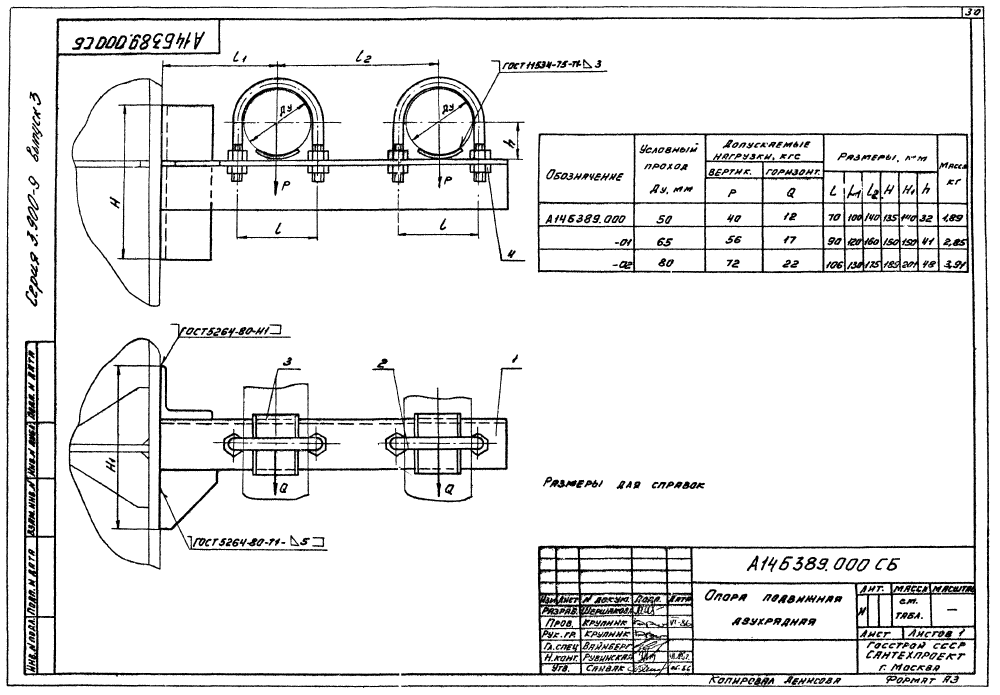

ООО "Изополимет Плюс" изготавливает опоры А14Б 389.000 серии 3.900-9. Изделие применяется для средств крепления трубопроводов Ду 50-80 мм. В таблице приведены 3 исполнения. Размер L составляет 70-106 мм, L1 - 100-130 мм, L2 - 140-175 мм, H - 135-185 мм, H1 - 140-201 мм, h - 32-48 мм. Допускаемая вертикальная нагрузка P указана 40-72 кгс, горизонтальная Q - 12-22 кгс. Масса - 1,89-3,91 кг.
| Обозначение | Усл. проход Ду, мм | Размеры, мм | Дополн. нагрузка, кгс | Масса, кг | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Вертик. | Горизонт. | |||||||||
| L | L₁ | L₂ | H | H₁ | h | Р | Q | |||
| А14Б 389.000 | 50 | 70 | 100 | 140 | 135 | 140 | 32 | 40 | 12 | 1,89 |
| А14Б 389.000-01 | 65 | 90 | 120 | 160 | 150 | 150 | 41 | 56 | 17 | 2,85 |
| А14Б 389.000-02 | 80 | 106 | 130 | 175 | 185 | 201 | 48 | 72 | 22 | 3,91 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
