Опора А14Б 380.000

Name: А14Б 380.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

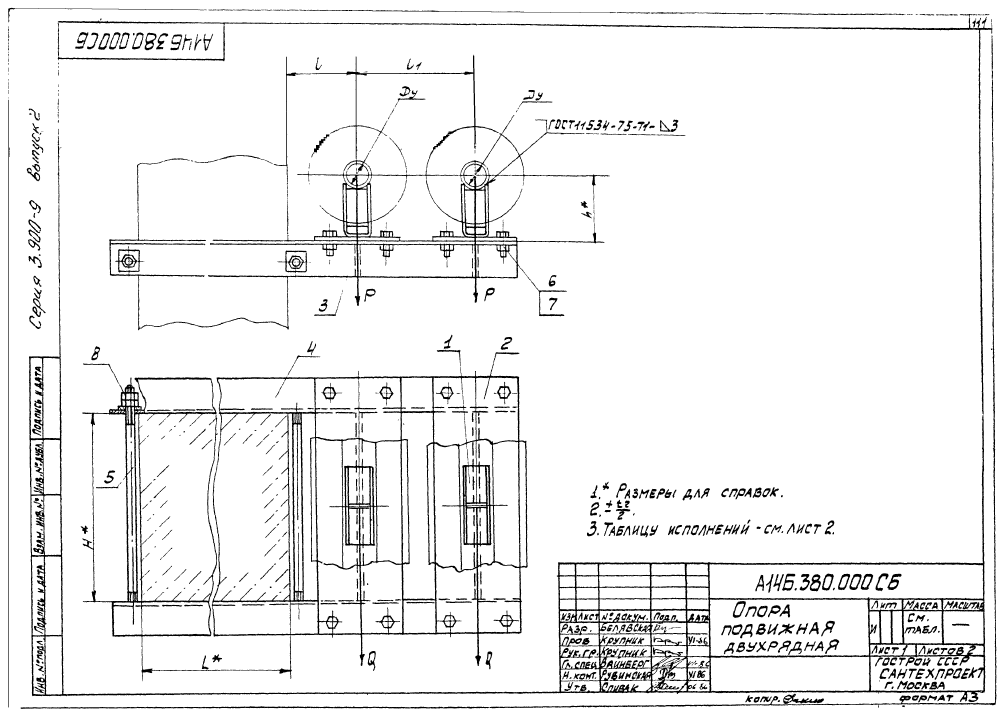

ООО "Изополимет Плюс" изготавливает опоры А14Б 380.000 серии 3.900-9. Изделие относится к опорам трубопроводов и применяется для Ду 50-150 мм. В таблице указаны 36 исполнений. Размер L составляет 400-600 мм, l - 150-220 мм, l1 - 230-370 мм, H - 400-600 мм, h - 138-238 мм. Допускаемая вертикальная нагрузка P находится в диапазоне 51-325 кгс, горизонтальная Q - 15,3-97,5 кгс. Масса изделий - 32,2-73,5 кг.

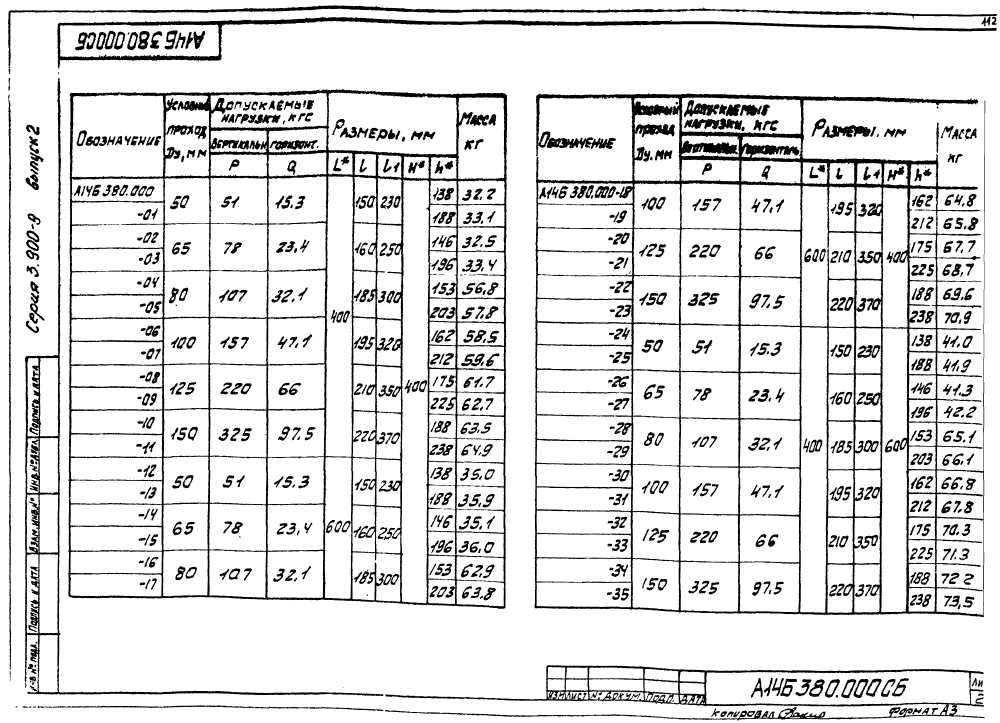

Обозначение	Условный проход ДУ, мм	Размеры, мм					Доп.нагрузки, кгс		Масса, кг
		Размеры, мм					Вертик.	Горизонт.
		L	l	l₁	Н	h	Р	Q
А14Б 380.000	50	400	150	230	400	138	51	15,3	32,2
А14Б 380.000-01	50	400	150	230	400	188	51	15,3	33,1
А14Б 380.000-02	65	400	160	250	400	146	78	23,4	32,5
А14Б 380.000-03	65	400	160	250	400	196	78	23,4	33,4
А14Б 380.000-04	80	400	185	300	400	153	107	32,1	56,8
А14Б 380.000-05	80	400	185	300	400	203	107	32,1	57,8
А14Б 380.000-06	100	400	195	320	400	162	157	47,1	58,5
А14Б 380.000-07	100	400	195	320	400	212	157	47,1	59,6
А14Б 380.000-08	125	400	210	350	400	175	220	66	61,7
А14Б 380.000-09	125	400	210	350	400	225	220	66	62,7
А14Б 380.000-10	150	400	220	370	400	188	325	97,5	63,5
А14Б 380.000-11	150	400	220	370	400	238	325	97,5	64,9
А14Б 380.000-12	50	600	150	230	400	138	51	15,3	35,0
А14Б 380.000-13	50	600	150	230	400	188	51	15,3	35,9
А14Б 380.000-14	65	600	160	250	400	146	78	23,4	35,1
А14Б 380.000-15	65	600	160	250	400	196	78	23,4	36,0
А14Б 380.000-16	80	600	185	300	400	153	107	32,1	62,9
А14Б 380.000-17	80	600	185	300	400	203	107	32,1	63,8
А14Б 380.000-18	100	600	195	320	400	162	157	47,1	64,8
А14Б 380.000-19	100	600	195	320	400	212	157	47,1	65,8
А14Б 380.000-20	125	600	210	350	400	175	220	66	67,7
А14Б 380.000-21	125	600	210	350	400	225	220	66	68,7
А14Б 380.000-22	150	600	220	370	400	188	325	97,5	69,6
А14Б 380.000-23	150	600	220	370	400	238	325	97,5	70,9
А14Б 380.000-24	50	400	150	230	600	138	51	15,3	41,0
А14Б 380.000-25	50	400	150	230	600	188	51	15,3	41,9
А14Б 380.000-26	65	400	160	250	600	146	78	23,4	41,3
А14Б 380.000-27	65	400	160	250	600	196	78	23,4	42,2
А14Б 380.000-28	80	400	185	300	600	153	107	32,1	65,1
А14Б 380.000-29	80	400	185	300	600	203	107	32,1	66,1
А14Б 380.000-30	100	400	195	320	600	162	157	47,1	66,8
А14Б 380.000-31	100	400	195	320	600	212	157	47,1	67,8
А14Б 380.000-32	125	400	210	350	600	175	220	66	70,3
А14Б 380.000-33	125	400	210	350	600	225	220	66	71,3
А14Б 380.000-34	150	400	220	370	600	188	325	97,5	72,2
А14Б 380.000-35	150	400	220	370	600	238	325	97,5	73,5
