Опора А14Б 394.000
Категория
Опоры трубопроводов
Серия
Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов
Базовая стоимость
от 10 руб
Описание изделия

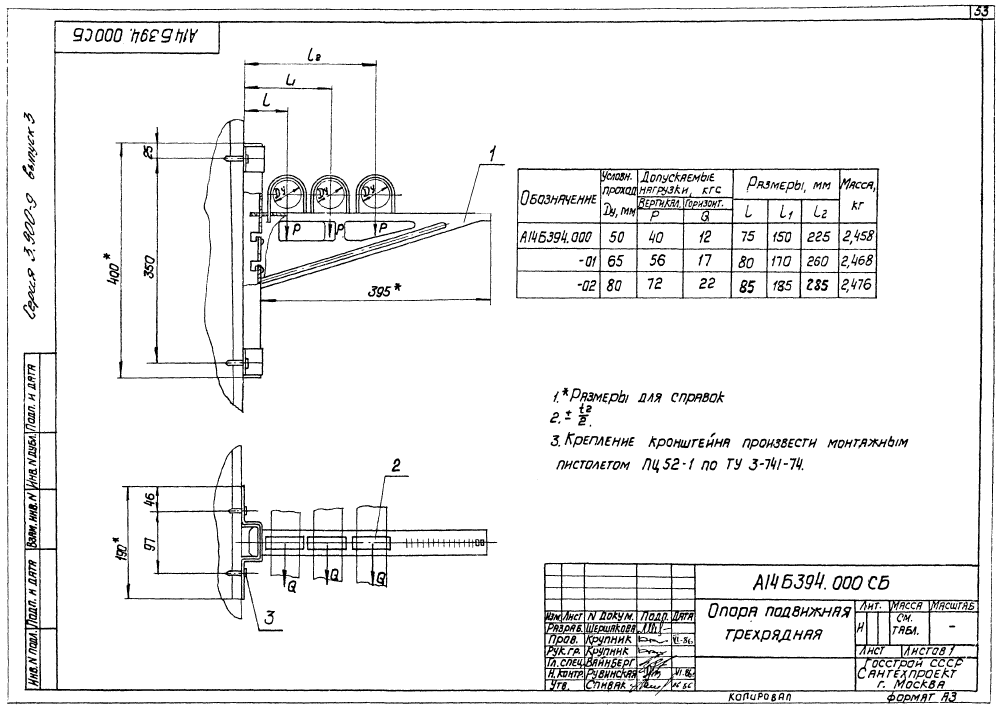

ООО "Изополимет Плюс" изготавливает опоры А14Б 394.000 серии 3.900-9. Изделие применяется в средствах крепления трубопроводов Ду 50-80 мм. В таблице указаны 3 исполнения. Размер L составляет 75-85 мм, L1 - 150-185 мм, L2 - 225-285 мм. Допускаемая вертикальная нагрузка P находится в пределах 40-72 кгс, горизонтальная Q - 12-22 кгс. Масса изделий практически постоянна по ряду и составляет 2,458-2,476 кг.
| Обозначение | Усл. проход Ду, мм | Размеры, мм | Дополн. нагрузка, кгс | Масса, кг | |||
|---|---|---|---|---|---|---|---|
| Вертик. | Горизонт. | ||||||
| L | L₁ | L₂ | Р | Q | |||
| А14Б 394.000 | 50 | 75 | 150 | 225 | 40 | 12 | 2,458 |
| А14Б 394.000-01 | 65 | 80 | 170 | 260 | 56 | 17 | 2,468 |
| А14Б 394.000-02 | 80 | 85 | 185 | 285 | 72 | 22 | 2,476 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
