Опора А14Б 392.000
Категория
Опоры трубопроводов
Серия
Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов
Базовая стоимость
от 10 руб
Описание изделия

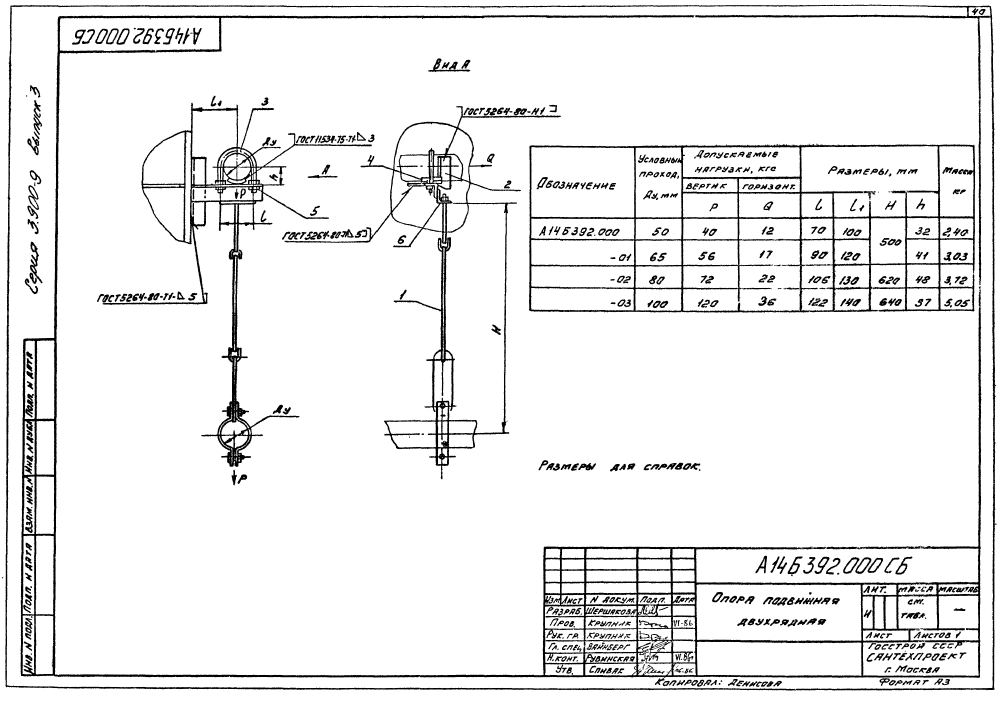

ООО "Изополимет Плюс" изготавливает опоры А14Б 392.000 серии 3.900-9 для крепления трубопроводов Ду 50-100 мм. Изделие относится к опорам трубопроводов и применяется при подборе по высоте и расчетным нагрузкам. Таблица содержит 4 исполнения. Размер L составляет 70-122 мм, L1 - 100-140 мм, H - 500-640 мм, h - 32-57 мм. Допускаемая вертикальная нагрузка P находится в пределах 40-120 кгс, горизонтальная Q - 12-36 кгс. Масса - 2,4-5,05 кг.
| Обозначение | Усл. проход Ду, мм | Размеры, мм | Дополн. нагрузка, кгс | Масса, кг | ||||
|---|---|---|---|---|---|---|---|---|
| Вертик. | Горизонт. | |||||||
| L | L₁ | Н | h | Р | Q | |||
| А14Б 392.000 | 50 | 70 | 100 | 500 | 32 | 40 | 12 | 2,4 |
| А14Б 392.000-01 | 65 | 90 | 120 | 500 | 41 | 56 | 17 | 3,03 |
| А14Б 392.000-02 | 80 | 106 | 130 | 620 | 48 | 72 | 22 | 3,72 |
| А14Б 392.000-03 | 100 | 122 | 140 | 640 | 57 | 120 | 36 | 5,05 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
