Опора А14Б 393.000

Name: А14Б 393.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

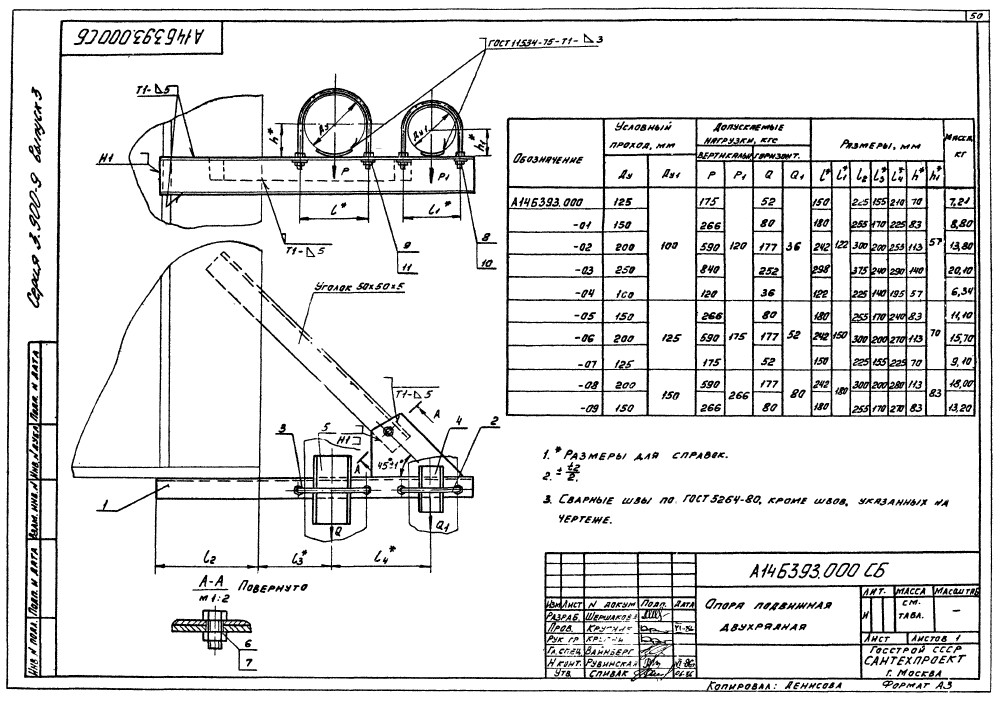

ООО "Изополимет Плюс" изготавливает опоры А14Б 393.000 серии 3.900-9 для узлов крепления с двумя условными проходами. В таблице приведены 10 исполнений для сочетаний Ду 100-250 мм и Ду1 100-150 мм. Размер L составляет 122-258 мм, L1 - 122-180 мм, L2 - 225-375 мм, L3 - 140-240 мм, L4 - 195-290 мм. Допускаемые вертикальные нагрузки P и P1 находятся в пределах 120-840 и 120-266 кгс, горизонтальные Q и Q1 - 36-252 и 36-80 кгс. Масса - 6,34-20,1 кг.

Обозначение	Усл. проход, мм		Размеры, мм							Дополн. нагрузка, кгс				Масса, кг
	Усл. проход, мм		Размеры, мм							Вертик.		Горизонт.
	Ду	Ду₁	L	L₁	L₂	L₃	L₄	h	h₁	Р	Р₁	Q	Q₁
А14Б 393.000	125	100	150	122	225	155	210	70	57	175	120	52	36	7,21
А14Б 393.000-01	150	100	180	122	255	170	225	83	57	266	120	80	36	8,8
А14Б 393.000-02	200	100	242	122	300	200	255	113	57	590	120	177	36	13,8
А14Б 393.000-03	250	100	258	122	375	240	290	140	57	840	120	252	36	20,1
А14Б 393.000-04	100	100	122	122	225	140	195	57	57	120	120	36	36	6,34
А14Б 393.000-05	150	125	180	150	255	170	240	83	70	266	175	80	52	11,1
А14Б 393.000-06	200	125	242	150	300	200	270	113	70	590	175	177	52	15,7
А14Б 393.000-07	125	125	150	150	225	155	225	70	70	175	175	52	52	9,1
А14Б 393.000-08	200	150	242	180	300	200	280	113	83	590	266	177	80	18
А14Б 393.000-09	150	150	180	180	255	170	270	83	83	266	266	80	80	13,2
