Опора А14Б 398.000
Категория
Опоры трубопроводов
Серия
Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов
Базовая стоимость
от 10 руб
Описание изделия

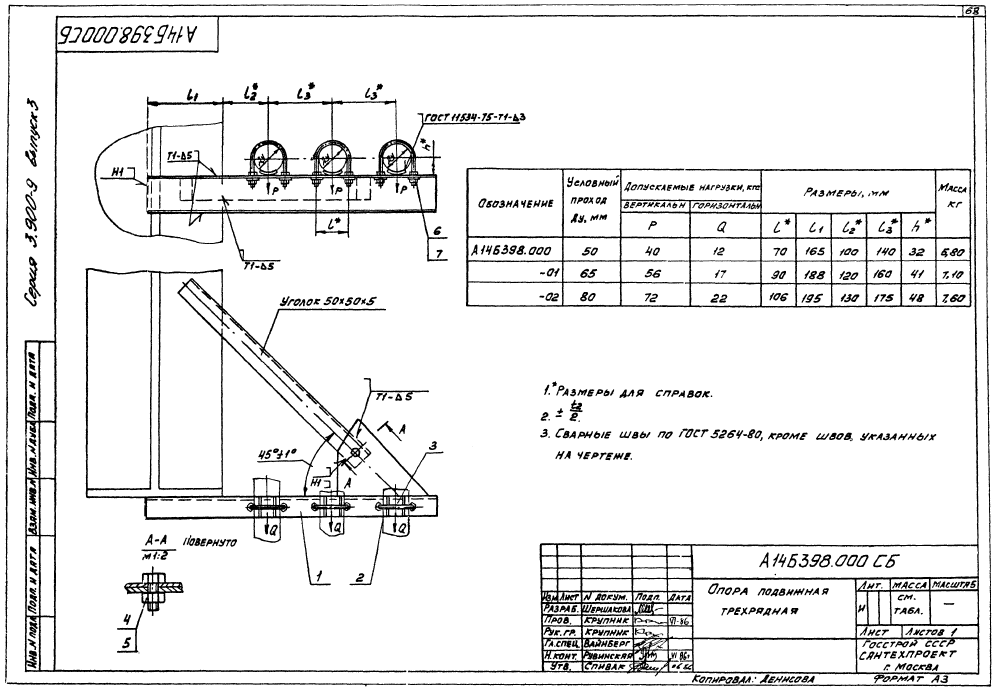

ООО "Изополимет Плюс" изготавливает опоры А14Б 398.000 серии 3.900-9 для средств крепления трубопроводов Ду 50-80 мм. В таблице указаны 3 исполнения. Размер L составляет 70-106 мм, L1 - 165-195 мм, L2 - 100-130 мм, L3 - 140-175 мм, h - 32-48 мм. Допускаемая вертикальная нагрузка P находится в пределах 40-72 кгс, горизонтальная Q - 12-22 кгс. Масса изделий составляет 7,1-8,8 кг.
| Обозначение | Усл. проход Ду, мм | Размеры, мм | Дополн. нагрузка, кгс | Масса, кг | |||||
|---|---|---|---|---|---|---|---|---|---|
| Вертик. | Горизонт. | ||||||||
| L | L₁ | L₂ | L₃ | h | Р | Q | |||
| А14Б 398.000 | 50 | 70 | 165 | 100 | 140 | 32 | 40 | 12 | 8,8 |
| А14Б 398.000-01 | 65 | 90 | 188 | 120 | 160 | 41 | 56 | 17 | 7,1 |
| А14Б 398.000-02 | 80 | 106 | 195 | 130 | 175 | 48 | 72 | 22 | 7,6 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
