Опора А14Б 399.000

Name: А14Б 399.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

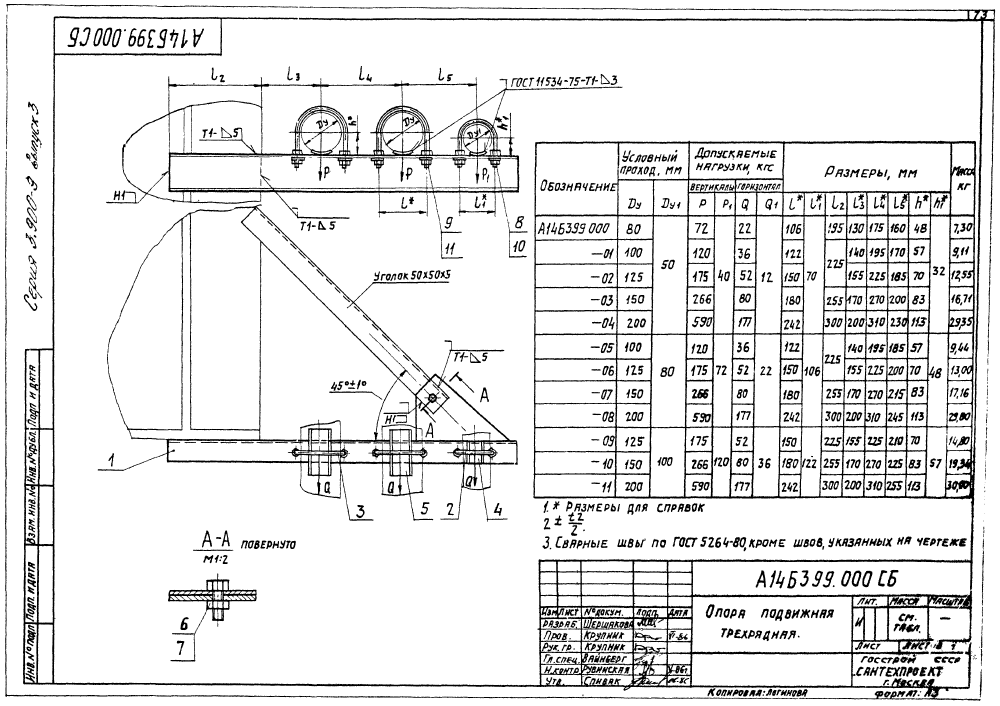

ООО "Изополимет Плюс" изготавливает опоры А14Б 399.000 серии 3.900-9 для трубопроводных узлов с двумя условными проходами. Изделие подбирается для сочетаний Ду 80-200 мм и Ду1 50-100 мм. В таблице приведены 12 исполнений. Размер L составляет 106-242 мм, L1 - 70-122 мм, L2 - 195-300 мм, L3 - 130-200 мм, L4 - 175-310 мм, L5 - 160-255 мм. Вертикальные нагрузки P и P1 указаны 72-590 и 40-120 кгс, горизонтальные Q и Q1 - 22-177 и 12-36 кгс. Масса - 7,3-30,0 кг.

Обозначение	Усл. проход, мм		Размеры, мм								Дополн. нагрузка, кгс				Масса, кг
	Усл. проход, мм		Размеры, мм								Вертик.		Горизонт.
	Ду	Ду₁	L	L₁	L₂	L₃	L₄	L₅	h	h₁	Р	Р₁	Q	Q₁
А14Б 399.000	80	50	106	70	195	130	175	160	48	32	72	40	22	12	7,3
А14Б 399.000-01	100	50	122	70	225	140	195	170	57	32	120	40	36	12	9,11
А14Б 399.000-02	125	50	150	70	225	155	225	185	70	32	175	40	52	12	12,55
А14Б 399.000-03	150	50	180	70	255	170	270	200	83	32	266	40	80	12	16,71
А14Б 399.000-04	200	50	242	70	300	200	310	230	113	32	590	40	177	12	29,35
А14Б 399.000-05	100	80	122	106	225	140	195	185	57	48	120	72	36	22	9,44
А14Б 399.000-06	125	80	150	106	225	155	225	200	70	48	175	72	52	22	13
А14Б 399.000-07	150	80	180	106	255	170	270	215	83	48	266	72	80	22	17,16
А14Б 399.000-08	200	80	242	106	300	200	310	245	113	48	590	72	177	22	29
А14Б 399.000-09	125	100	150	122	225	155	225	210	70	57	175	120	52	36	14
А14Б 399.000-10	150	100	180	122	255	170	270	225	83	57	266	120	80	36	19,34
А14Б 399.000-11	200	100	242	122	300	200	310	255	113	57	590	120	177	36	30
