Опора А14Б 412.000
Категория
Опоры трубопроводов
Серия
Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов
Базовая стоимость
от 10 руб
Описание изделия

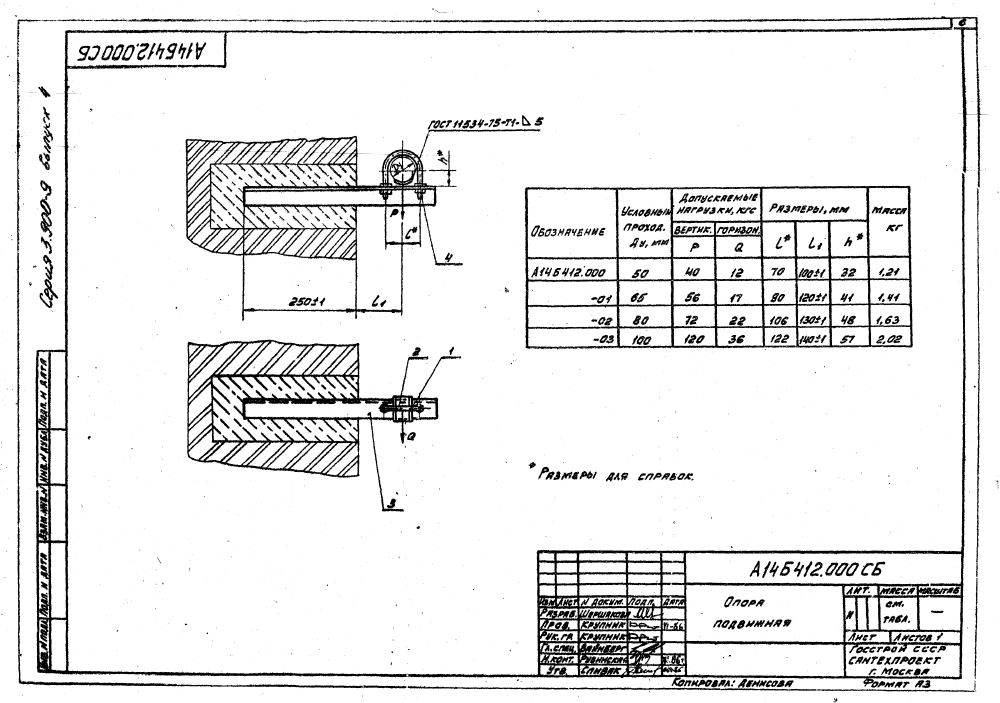

ООО "Изополимет Плюс" изготавливает опоры А14Б 412.000 серии 3.900-9. Изделие применяется в опорных конструкциях трубопроводов Ду 50-100 мм. В таблице приведены 4 исполнения. Размер L составляет 70-122 мм, L1 задан с допуском, h - 32-57 мм. Допускаемая вертикальная нагрузка P находится в пределах 40-120 кгс, горизонтальная Q - 12-36 кгс. Масса изделий - 1,21-2,02 кг.
| Обозначение | Условный проход ДУ, мм | Размеры, мм | Допуск.нагрузки, кгс | Масса, кг | |||
|---|---|---|---|---|---|---|---|
| Вертик. | Горизонт. | ||||||
| L | L₁ | h | Р | Q | |||
| А14Б 412.000 | 50 | 70 | 100±1 | 32 | 40 | 12 | 1,21 |
| А14Б 412.000-01 | 65 | 90 | 120±2 | 41 | 56 | 17 | 1,41 |
| А14Б 412.000-02 | 80 | 106 | 130±3 | 48 | 72 | 22 | 1,63 |
| А14Б 412.000-03 | 100 | 122 | 140±4 | 57 | 120 | 36 | 2,02 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
Похожая продукция
от 10 руб
А14Б 406.000
Опора А14Б 406.000
от 10 руб

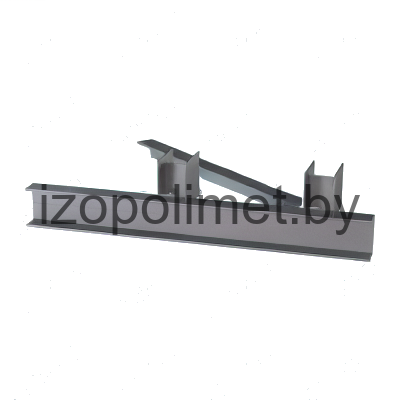

А14Б 407.000
Опора А14Б 407.000
от 10 руб

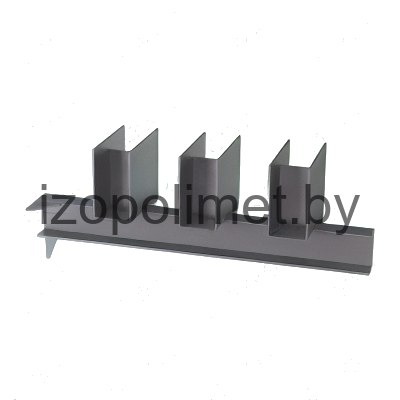

А14Б 408.000
Опора А14Б 408.000
от 10 руб

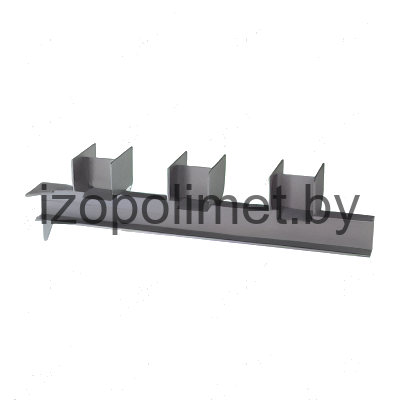

А14Б 409.000
Опора А14Б 409.000
от 10 руб

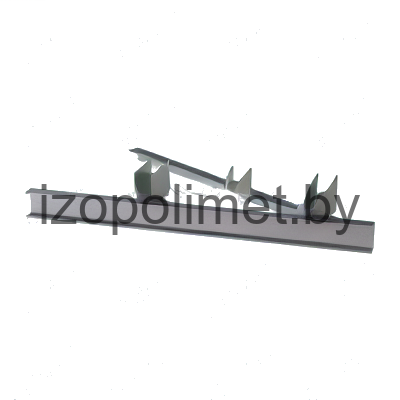

А14Б 410.000
Опора А14Б 410.000
от 10 руб

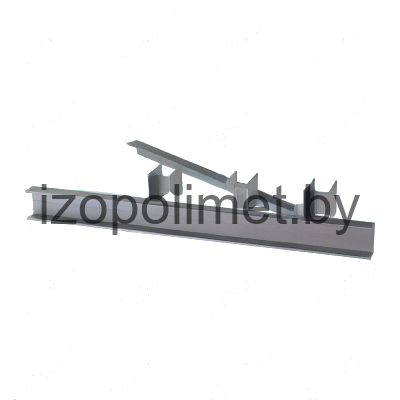

А14Б 411.000
Опора А14Б 411.000
от 10 руб

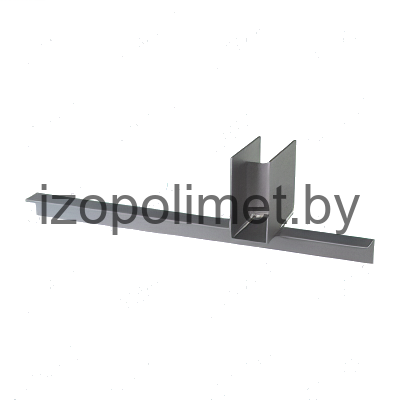

А14Б 413.000
Опора А14Б 413.000
от 10 руб

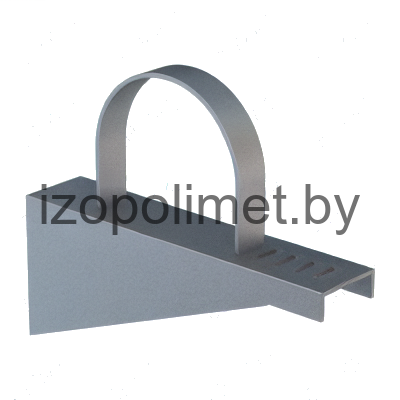

А14Б 414.000
Опора А14Б 414.000
от 10 руб

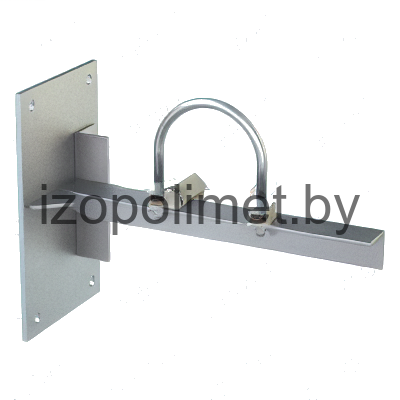

А14Б 415.000
Опора А14Б 415.000
от 10 руб

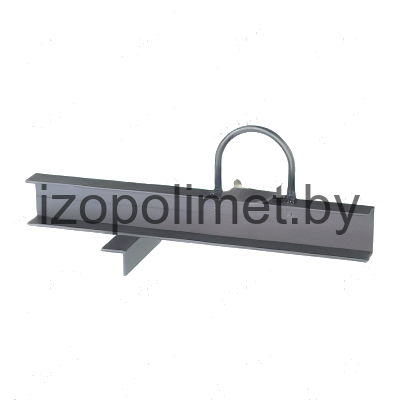

А14Б 416.000
Опора А14Б 416.000
от 10 руб

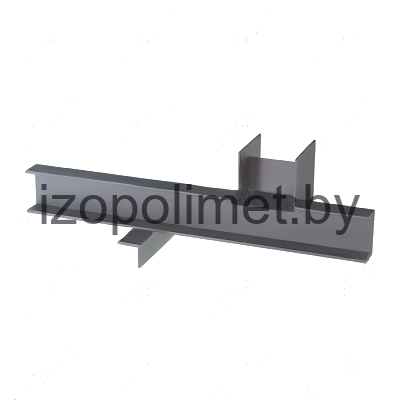

А14Б 417.000
