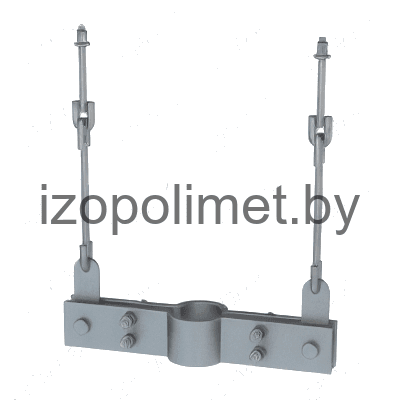

Опора А14Б 431.000

Name: А14Б 431.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

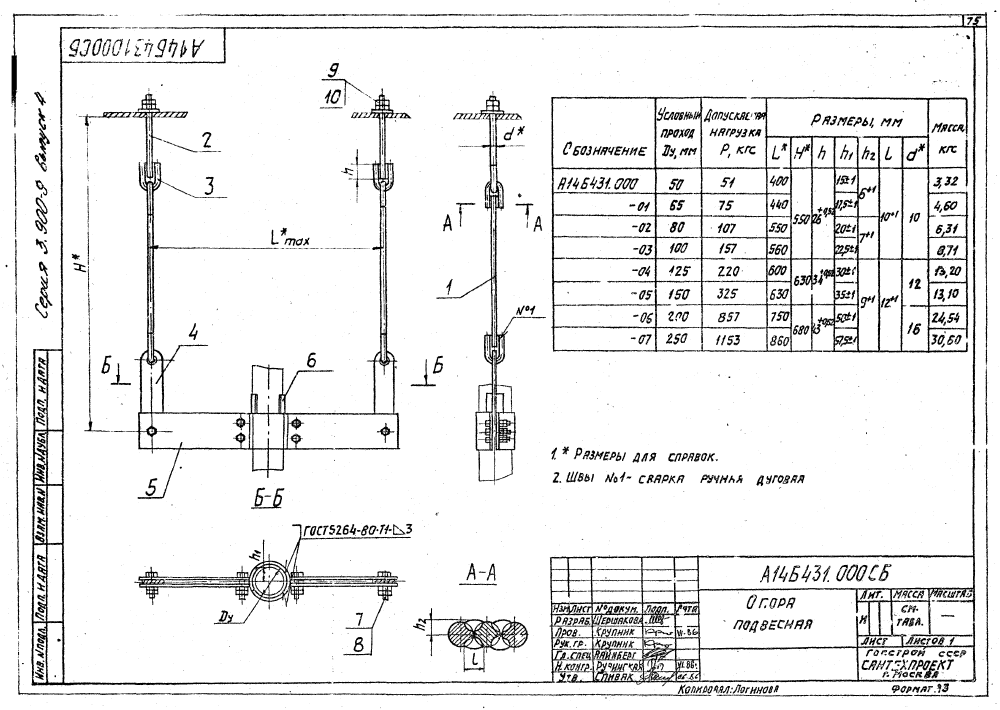

ООО "Изополимет Плюс" изготавливает опоры А14Б 431.000 серии 3.900-9 для трубопроводов Ду 50-250 мм. В таблице указаны 8 исполнений. Размер L составляет 400-860 мм, H - 550-680 мм, диаметр d - 10-16 мм. Допускаемая нагрузка P находится в диапазоне 51-1153 кгс. Масса изделий - 3,32-30,6 кг. Опора применяется в составе опорных конструкций и подбирается по условному проходу, длине, высоте и нагрузке.

Обозначение	Условный проход ДУ, мм	Размеры, мм							Допуск.нагрузки Р, кгс	Масса, кг
Обозначение	Условный проход ДУ, мм	L	Н	h	h₁	h₂	l	d	Допуск.нагрузки Р, кгс	Масса, кг
А14Б 431.000	50	400	550	26⁺⁰´⁵²	15±¹	6⁺¹	10⁺¹	10	51	3,32
А14Б 431.000-01	65	440	550	26⁺⁰´⁵²	17,5±¹	6⁺¹	10⁺¹	10	75	4,6
А14Б 431.000-02	80	550	550	34⁺⁰´⁶²	20±¹	7⁺¹	10⁺¹	10	107	6,31
А14Б 431.000-03	100	560	550	34⁺⁰´⁶²	22,5±¹	7⁺¹	10⁺¹	10	157	8,71
А14Б 431.000-04	125	600	630	43⁺⁰´⁶²	30±¹	9⁺¹	12⁺¹	12	220	13,2
А14Б 431.000-05	150	630	630	43⁺⁰´⁶²	35±¹	9⁺¹	12⁺¹	12	325	13,1
А14Б 431.000-06	200	750	680	43⁺⁰´⁶²	50±¹	9⁺¹	12⁺¹	16	857	24,54
А14Б 431.000-07	250	860	680	43⁺⁰´⁶²	57,5±¹	9⁺¹	12⁺¹	16	1153	30,6
