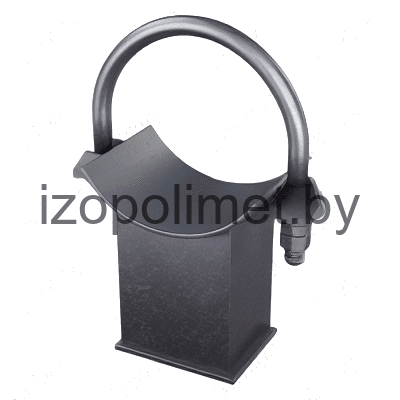

Опора хомутовая скользящая Л8-192.000

Name: Л8-192.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Л8-138.000 - Л8-200.000: Опоры и подвески станционных трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

ООО "Изополимет Плюс" изготавливает хомутовые скользящие опоры Л8-192.000 серии Л8-138.000 - Л8-200.000. Изделие применяется для опирания станционных трубопроводов малых диаметров с хомутовым креплением. В таблице приведены 18 исполнений для Dн 57-159 мм. Допускаемая вертикальная нагрузка составляет 70-600 кгс, H - 100-150 мм, H1 - 129-230 мм, B - 40-120 мм, A - 74-182 мм. Масса изделий находится в диапазоне от 1,80 до 4,40 кг.

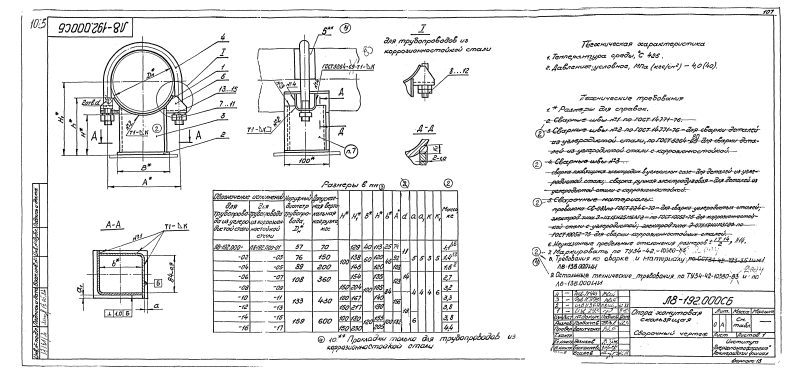

Обозначение опоры	Dн*	Допускаемая вертикальная нагрузка, кгс	H*	H1*	B*	h*	b*	A*	d	a	a1	K	K1	Масса, кг
Л8-192.000	57	70	100	129	40	113	25	74	11	5	5	3	5	1,80
Л8-192.000-01	57	70	100	129	40	113	25	74	11	5	5	3	5	1,80
Л8-192.000-02	76	150	100	138	60	120	45	92	11	5	5	3	5	1,90
Л8-192.000-03	76	150	100	138	60	120	45	92	11	5	5	3	5	1,90
Л8-192.000-04	89	200	100	145	60	120	45	108	14	5	5	3	5	2,00
Л8-192.000-05	89	200	100	145	60	120	45	108	14	5	5	3	5	2,00
Л8-192.000-06	108	360	100	154	100	135	84	128	14	4	4	4	6	2,70
Л8-192.000-07	108	360	100	154	100	135	84	128	14	4	4	4	6	2,70
Л8-192.000-08	108	360	150	204	100	185	84	128	14	4	4	4	6	3,20
Л8-192.000-09	108	360	150	204	100	185	84	128	14	4	4	4	6	3,20
Л8-192.000-10	133	430	100	167	100	140	84	156	18	4	4	4	6	3,30
Л8-192.000-11	133	430	100	167	100	140	84	156	18	4	4	4	6	3,30
Л8-192.000-12	133	430	150	217	100	190	84	156	18	4	4	4	6	3,80
Л8-192.000-13	133	430	150	217	100	190	84	156	18	4	4	4	6	3,80
Л8-192.000-14	159	600	100	180	120	155	100	182	18	6	4	4	6	3,80
Л8-192.000-15	159	600	100	180	120	155	100	182	18	6	4	4	6	3,80
Л8-192.000-16	159	600	150	230	120	205	100	182	18	6	4	4	6	4,40
Л8-192.000-17	159	600	150	230	120	205	100	182	18	6	4	4	6	4,40
